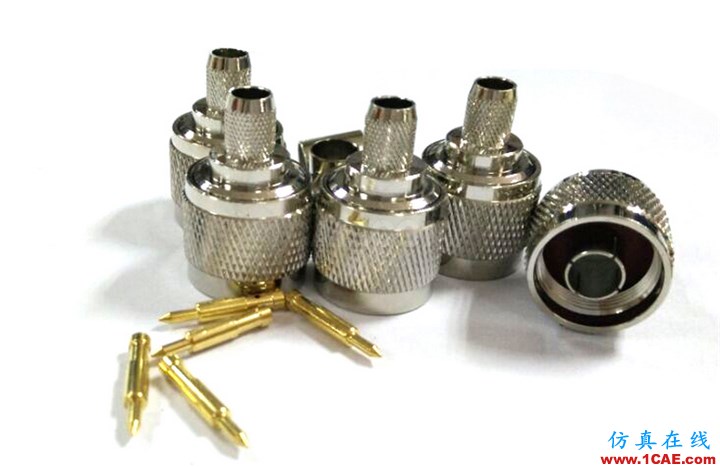

下面以某產品的圖片為例,對微波設備經常使用的饋線進行說明:
饋線(feed line)就是信號產生設備到天線之間的連接信號線,他能傳輸高頻電壓信號(也有部分屏蔽層內部的電磁波信號),傳播到天線的發射端,最終天線通過電磁波形式把能量發射出去。
它的主要任務是有效地傳輸信號能量,因此,它應能將發射機發出的信號功率以最小的損耗傳送到發射天線的輸入端,或將天線接收到的信號以最小的損耗傳送到接收機輸入端,同時它本身不應拾取或產生雜散干擾信號,這樣,就要求傳輸線必須屏蔽。當饋線的物理長度等于或大于所傳送信號的波長時,傳輸線又叫做長線。
饋線有阻抗和衰減等重要參數,一般為50歐姆或75歐姆阻抗。

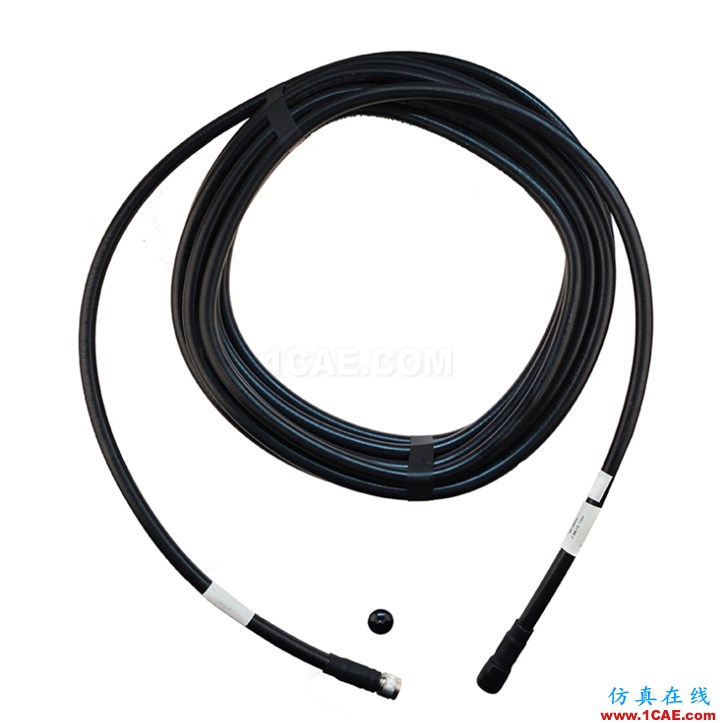

一般的饋線是用同軸線、同軸電纜,他可以傳輸所有頻率的電磁波信號:

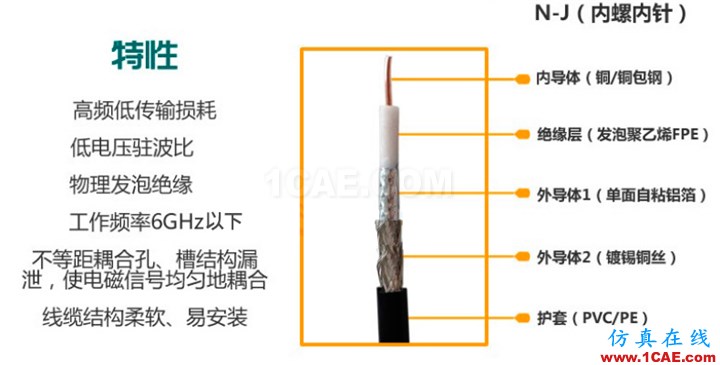

饋線的結構

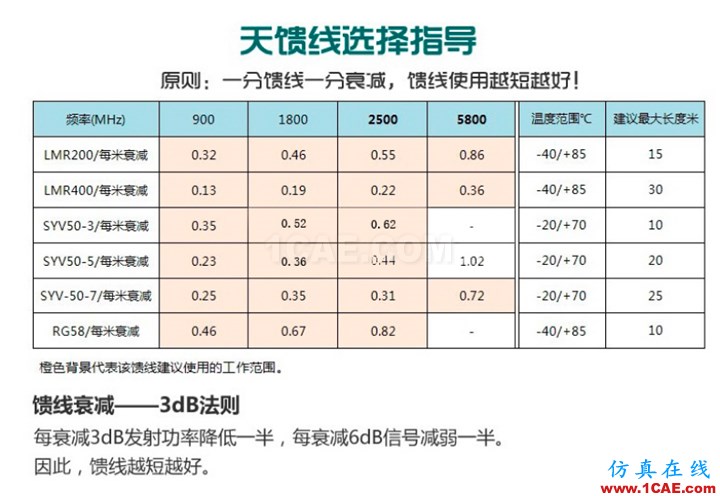

饋線越長衰減越大的特點
