搜索無線電電磁的幾個關鍵概念理解1：極化
2016-10-10 by:CAE仿真在線 來源:互聯網

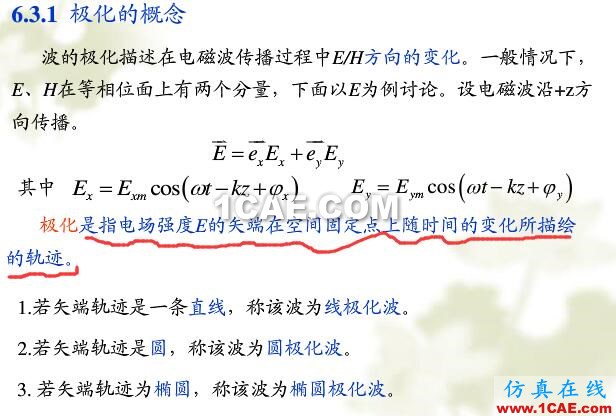

什么是電磁波的極化?一句話:就是某一固定點上,電場(或磁場)的矢量隨時間變化的軌跡。
首先任何一點的電場或磁場都可以表達成一個矢量,這就是電場矢量的由來,而極化就是描述這個矢量的特征而已。
電磁波在傳播時,傳播的方向和電場、磁場相互垂直,我們把電波的電場方向叫電波的極化。
如果電場矢量端點隨時間變化的軌跡是一直線,這種波稱作線極化波。線極化波又分為水平極化和垂直極化,電波的電場垂直于地面的是垂直極化波,平行于地面的是水平極化波。
如果電場矢量的方向隨時間變化,矢量端點的軌跡是一個圓,這種波稱作圓極化波。圓極化波分為左旋圓極化波和右旋圓極化波,順著電波傳播方向看去,電波的電場矢量順時針旋轉的是右旋圓極化波,反之是左旋圓極化波。 接收圓極化波的時候要用極化器將圓極化波轉變成線極化波,極化器有銷釘極化器和介質極化器等,銷釘極化器是在一段圓波導內對稱地安裝兩排銷釘構成,介質極化器是在圓波導或矩形波導內插入介質片構成,極化器安裝在饋源喇叭與高頻頭之間,并可以相對于高頻頭矩形波導進行轉動,以便調整。 如果一顆衛星上同時發射水平極化和垂直極化波,接收天線應采用雙極化饋源。
