hfss之物理模型:什么是魔T?有何作用?

魔T是這樣一中波導結構,4口十字相交,是一個4端口網(wǎng)絡,當從一個端口輸入微波時,有獨特功率分配特性:對口隔離,鄰口3bB耦合及完全匹配(等幅且同相)的關系。

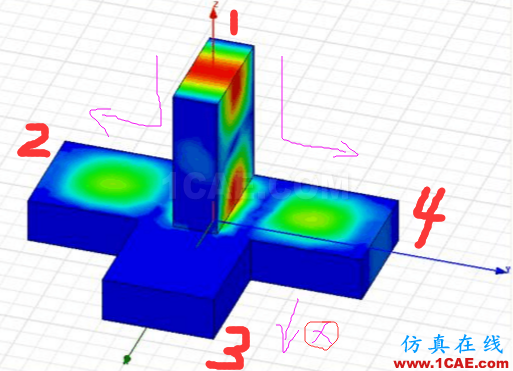

所以,它就是一種特殊的電磁波功率分配器,如果所示,如果信號從1口進入,則信號等分從2,4口輸出,而對面的那個端口3則信號非常弱,一般會達到-50db以下。

同理,如果信號從3進入,則信號會等幅同相從2,4輸出,而1則幾乎沒有信號。

這種中空的波導型魔T,缺點是體積大重量大,當輸入為電信號時,可以用微帶線電路來實現(xiàn)魔T的功能,這個參見下文

http://wenku.baidu.com/link?url=teOkRdXU3cIwjsPO2yT0u58NfC0XELd0ULNegEu08l4y0h4HaKy3OKLj2lKG5Z9CsXnkSjnFxy5Ryzym8pB7-SUiJF05VjGV9X5w7PFELcS
