搜索如何確定槽線的特征阻抗
2016-11-04 by:CAE仿真在線 來源:互聯(lián)網
HFSS仿真有槽結構的設計時,若要了解該寬度槽的特征阻抗,有3種方法:
1.通過軟件計算:
這種方法簡單方便,擔有經驗的人知道:這種方法在計算較高的特征阻抗時,常會出現(xiàn)無法計算,或者計算結果與實際結果相差很大。
2.通過公式計算
這種方法在相關微波教材中有介紹,本人對公式不感冒,也不會,不做相關介紹。
3.通過一個簡單的HFSS模型來確定槽線的特征阻抗
以下用FR4 0.8mm介質 4mm槽寬諧振頻率900MHz

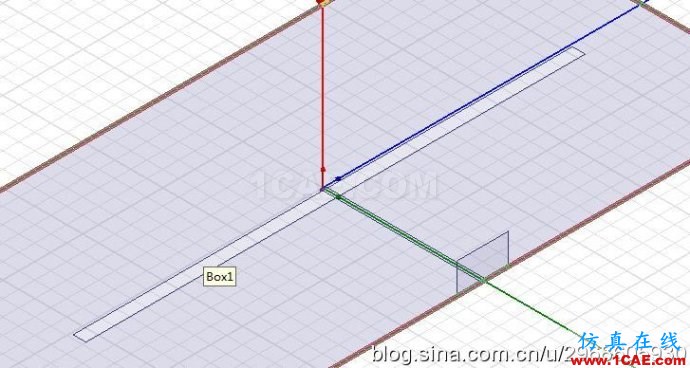

為例進行介紹:(HFSS中創(chuàng)建以下模型,我使用的饋線外置,也可以在槽線內部饋電)

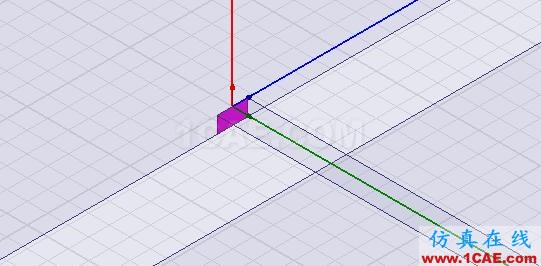

其中用一段矩形面將饋線接地(槽線中間饋電)

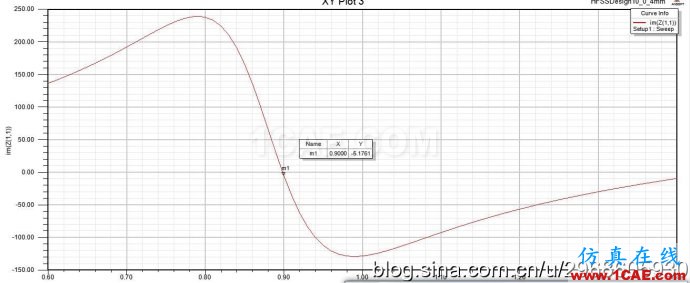

首先,通過上述軟件,900MHz諧振時槽線的諧振長度建模,在通過微調槽線長度,使900MHz時Im(z11)=0,即該槽線在此頻率處達到諧振。(此時的槽線長度為180°)
然后將該 槽線的長度減小一半,進行仿真:(即此時的槽長為90°)
最后的結果中,900MHz處Im(z11)的2倍就是該槽線的特征阻抗
如圖,在已定的介質下,4mm槽寬的槽線的特征阻抗約為180Ω左右。
注:
其實這個結果我也不是很確定,我導師算的結果在200歐姆左右,在一個實例中通過ADS曲線擬合的結果也在210-230歐姆左右,有可能我的模型有誤差或者哪里理解出錯。希望大家能多多指教,謝謝。
