一,片體補孔:

1. 有界平面,選取孔的周邊邊界

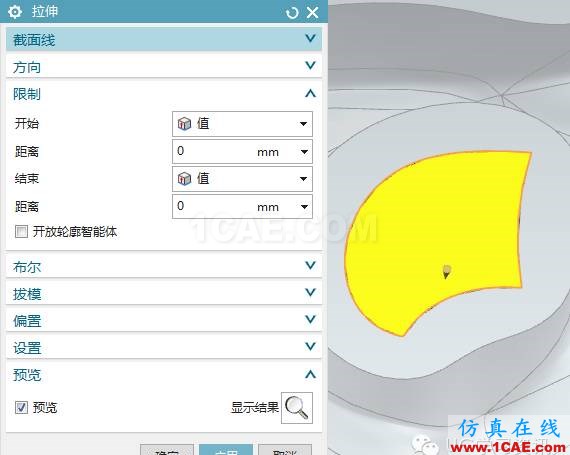

2. 拉伸,平面選取邊界注意距離都設為0,還有直伸面都可以用拉伸來修補

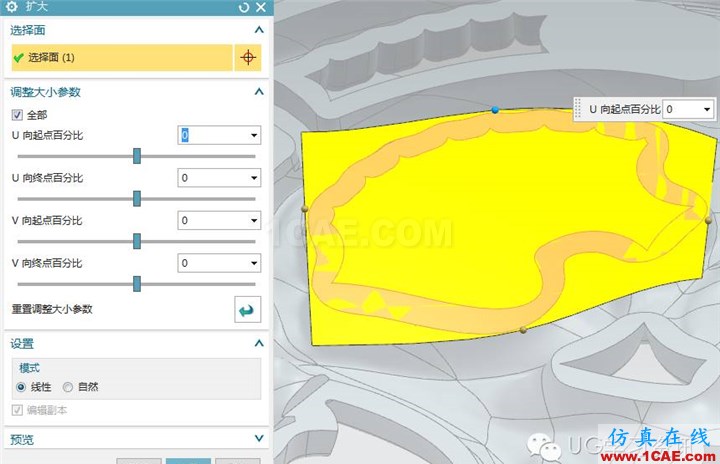

3. 擴大面+裁剪片體/布爾減   適合補曲面,如果孔邊界有多個曲面需要多個擴大面縫合后再裁剪(多個擴大面相互有重合需要裁剪再縫合)



4. 曲線網格   網格曲面在補孔并不好用,但在復雜曲面其它方法補孔失敗的時候可以輔助曲線網格補孔

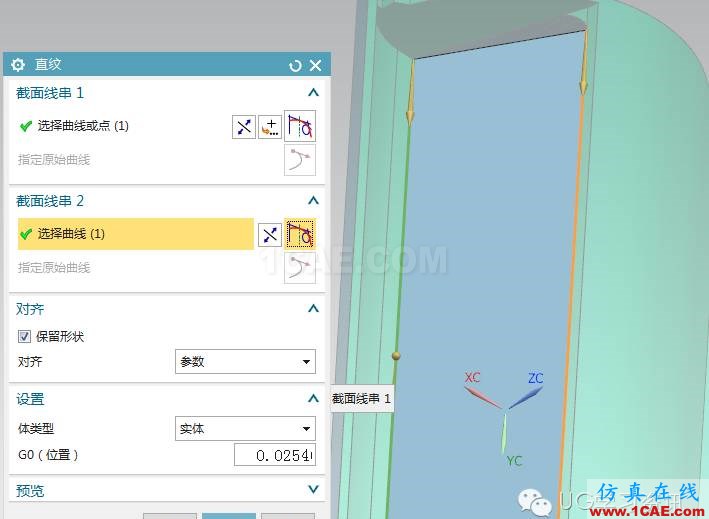

5. 曲線組/直紋 對一些狹長孔,孔邊沒有參考面比較常用

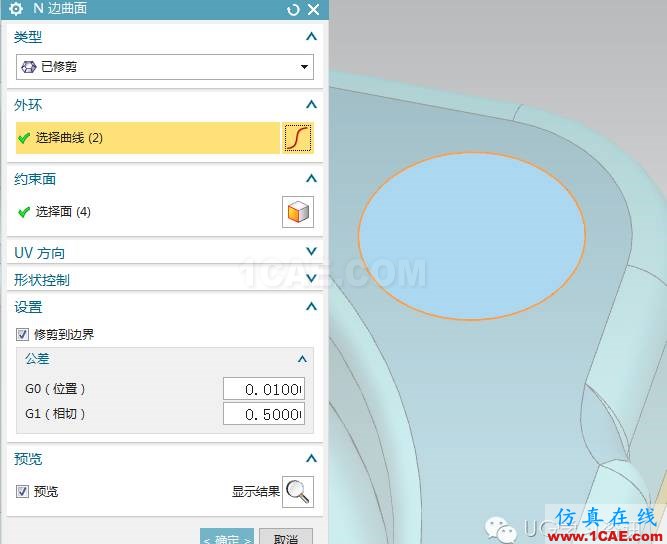

6. N邊曲面  平面最好不用N邊曲面來修補



7. 抽取面+刪除孔+裁剪面

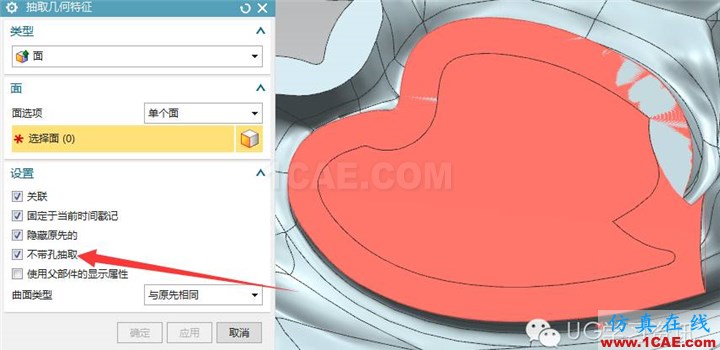

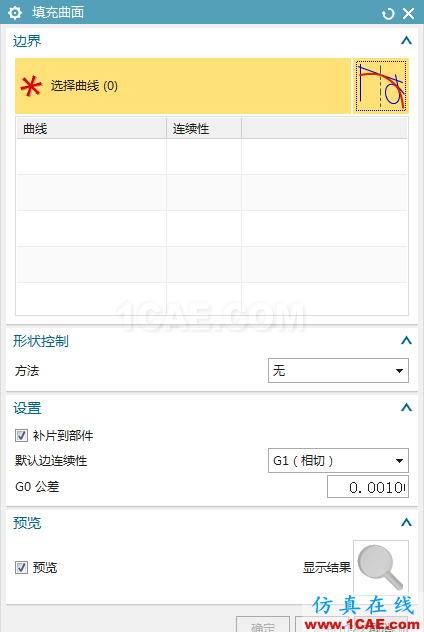

8. 填充曲面   比較好的曲面修補方式





除 了這些補孔方式之外還有實體補孔,注射模向導里的注射模工具補孔。
