感知世界（一）：認識電阻

2017-03-24  by:CAE仿真在線  來源:互聯網

電阻的種類有很多

包括貼片電阻、可變電阻、熱敏電阻、

熱電阻溫度變送器、光敏電阻等

這里只給大家介紹幾種常用的電阻

電阻用表示符號為R

貼片電阻(又叫片式電阻)

分立電阻(又叫色環電阻)

和可變電阻(又叫電位器)

此名主要是因為它的封裝是貼片的

從貼片電阻上的打標可讀出電阻值

例如:

1R0表示1Ω

6R8表示6.8Ω

100表示10×100=10Ω

102表示10×102=1000Ω = 1KΩ

103表示10×103=10000Ω = 10KΩ

222表示是22×102=2200Ω = 2.2KΩ

473表示是47×103=47000Ω = 47KΩ

1503表示是150×103=150000Ω = 150KΩ

9532表示是953×102=95300Ω = 95.3KΩ

4702表示是470×102=47000Ω = 47KΩ

看出規律了嗎?

這是數碼標示法,R表示是小數點

精密電阻四位,普通的一般為三位

前二位或三位是有效數字

最后一位是倍率(即10的多少次方),

單位是“歐”(歐姆)。

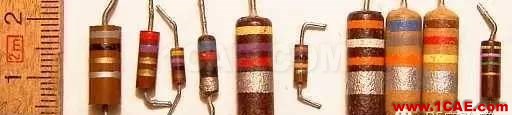

這叫分立電阻(又叫色環電阻)

因為它的封裝是有兩個腳

在焊接時需要在電路板上打孔

而貼片電阻則不需要打孔

色環電阻分為

四環色環、五環色環及六環色環

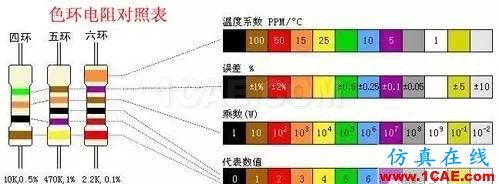

從色環上可以讀出電阻值及誤差范圍

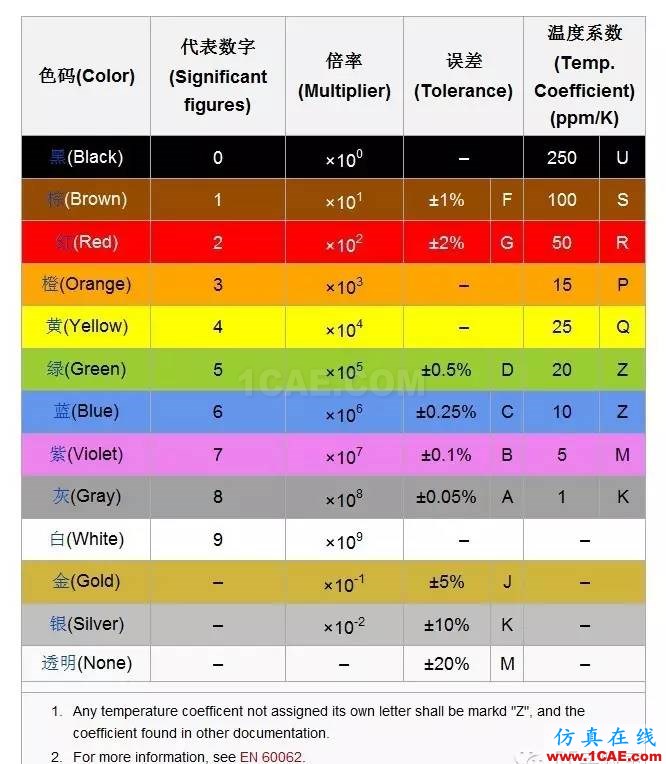

上面兩圖介紹了色環電阻的讀數方法

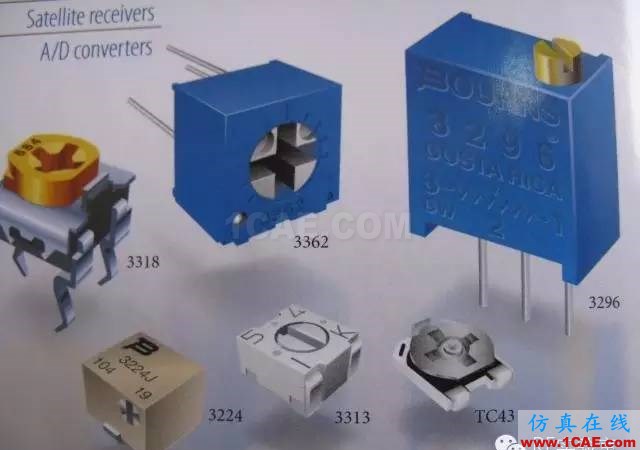

上面的這三種都是可變電阻,又叫電位器

在現實生活中

我們經常使用的是第一種和第二種

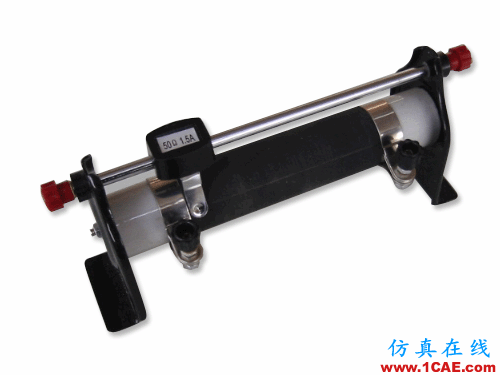

至于第三種小螺號只有在學校實驗室見過

走出象牙塔后

再沒有見過這種繞線式滑動電阻器

即笨重還不準確

電子電路中有三個最為基本的元件:

電阻、電容和電感。

電阻原則上是不受帶寬限制的

它即可以通過直流信號

也可以通過交流信號

電阻的作用有很多:

限流、分壓、阻抗匹配(改善駐波)

除此之外還有一個作用

你能否想到呢?

那就是通過歐姆定律來測量電流

  

  今天給大家簡單的介紹了下電阻,陸續的還會給大家介紹一些基本的電子知識,然后小螺號會帶領大家做些簡單的電路設計,再往后就會和大家一起做無線通信設備。
