搜索什么是焊盤？一句話解釋PCB焊盤（PAD）和過孔（VIA）的區別
2017-04-17 by:CAE仿真在線 來源:互聯網

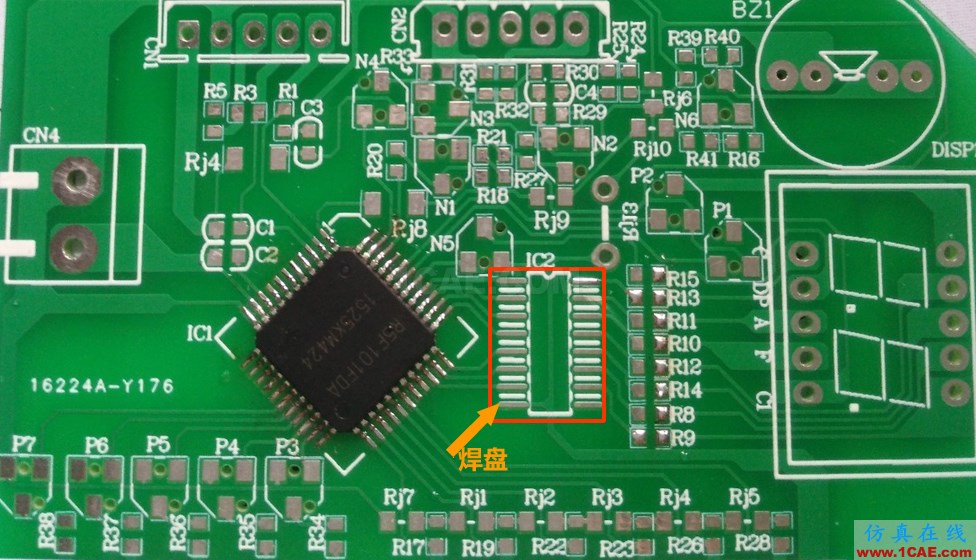

焊盤pad是用來焊接元件引腳,上面安裝元件的,比如電容,電阻,芯片等,他不一定有孔。
過孔via是為了連接兩個不同層的導線,過孔的位置就是連接點,是導線的一部分,他一定有空。
