自己做EMC整改時遇到的一個案例

電子玩家/文

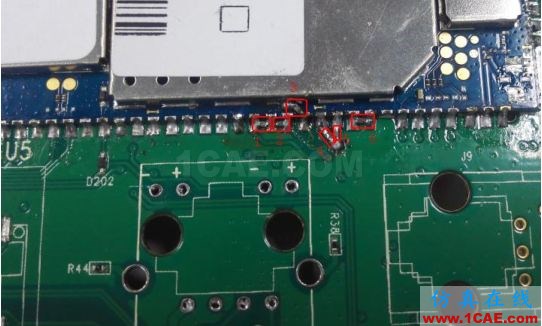

1 、按下圖中標注的 6 個地方改,分別為

2):并聯電容 3300pF/0805;
3):去掉電阻 R28;
4):并聯電容 3300pF/0805 到地(需要刮掉一塊綠油以露出銅皮,若之前有加 RC(電阻電容)到地,則去掉之前的 RC,重新用 3300pF/0805 的電容焊接上去,焊點必須光滑飽滿,以防產生額外的輻射);
5):在二極管與地之間串聯一個磁珠(需將之前的二極管挪到邊上一點點,注意不要碰到其他元件的焊盤,再將磁珠串聯到二極管與之前挖開的銅皮上,若分不清二極管方向了,則用備用的二極管替代);
6):去掉電阻 R12。

2 、在以下管腳處并聯 68pF/0402 的電容到地 GND,共 6 處;

關于第 4、5 個電容的焊接:在如下圖(PCB 圖,對應上圖三、四)中框選處掛掉表層綠油,露出銅皮,然后將兩個 68pF 的電容按箭頭方向焊接上去,焊點盡量光滑飽滿(可以提前將電容在助焊劑里面粘一下),以防產生額外的輻射。關于第 3 個電容的焊接:最好在模塊上面掛掉一小塊藍油,待露出銅皮后再焊接上去,以便更好的連錫。

3 、在按鍵板上位號 T612、T613、T614 處焊接上 100pF/0402 的電容,并在 J601 的右下角管腳處焊接一個 100pF/0402 的電容到地,如下圖所示。
