上次講解了orCAD創建規則形狀表貼焊盤的操作過程,今天小編將給您帶來的是orCAD創建自定義形狀表貼焊盤的操作過程。創建自定義形狀,然后在進行屬性設置和創建步驟,創建用于SOLDERMASK_TOP層的圖形,設置搜索路徑,啟動Pad Designer,在Layers選項卡下。
創建自定義形狀表貼焊盤
1.創建自定義圖形
(1)打開Allegro PCB Design XL(legacy)

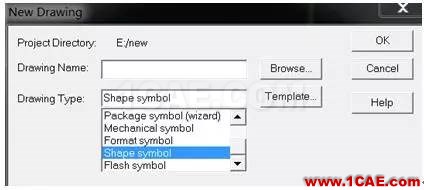

(2)File/New,在彈出對話框Drawing Type選擇Shape symbol表示創建圖形文件

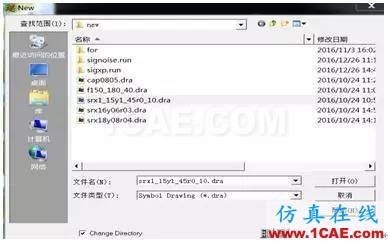

單擊Browse彈出New Drawing 對話框,設置保存路徑與文件名srx1_15y1_45r0_10(s表示shape symbol,r主體為矩形,x1_15寬為1.15,y1_45高為1.45,r0_10使用0.1mm的圓角)>打開>OK
(3)進入Allegro,選擇setup>Design Parameter

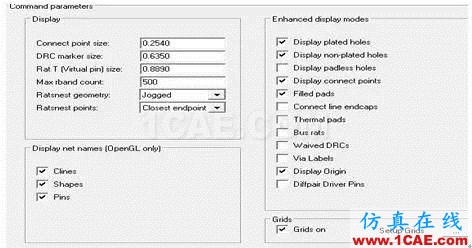

在Display中設置焊盤是否填充,是否顯示原點等

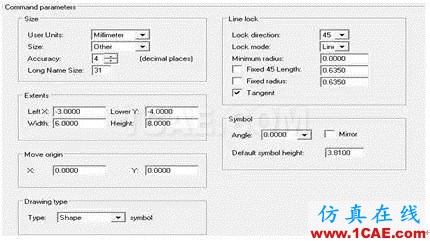

在Design項設置尺寸Size,繪圖區域大小Extents
其它默認即可OK

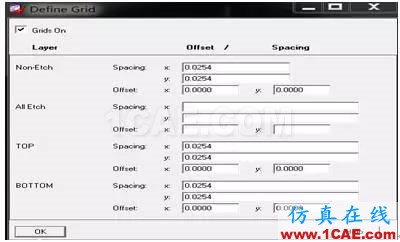

(4)setup>Grides,設置柵格點,選擇Grides on顯示柵格點
(5)繪制圖形,選擇shape/polygon
右邊option欄中選class/subclass選Etch/Top,shape fill選static solid
在command窗口中輸入計算得出的各頂點坐標:
先繪制起點如:x空格-0.75空格0.625,回車
再用坐標增量的方式繪制邊界線如:
iy -1.25回車;ix 0.95回車 ;iy 0.1回車;ix 0.1回車;iy 1.25回車
ix -0.1回車;iy 0.1回車;ix -0.95回車;iy -0.1回車;ix -0.1回車
(6)shape/Circular繪制圓角,在command命令行輸入圓心坐標如x 0.475 0.625回車
輸入另一點確定半徑x -0.575 0.625回車
x -0.475 -0.625回車;x -0.475 -0.725回車
x 0.475 -0.625回車;x 0.475 -0.725回車
x 0.475 0.625回車;x 0.475 0.725回車
紅叉表示DRC錯誤,先忽略
(7)shape/Merge shapes,依次點擊兩個圖形進行圖形合并
(8)File/Create Symbol,選擇路徑保存.ssm文件
2. 創建用于SOLDERMASK_TOP層的圖形
方法同上,圖形長寬大0.1mm,文件名srx1_35y1_65r0_10
3. 設置搜索路徑
Setup/User preference/Path/Library中padpath與psmpsth添加圖形文件所在路徑 Apply,OK即可
4. 啟動Pad Designer,在Layers選項卡下
點擊Geometry/Shape后面的瀏覽按鈕,在彈出的Select shape symbols對話框中就可以調用新建的圖形符號了
BEGIN LAYER(起始層)選 srx1_15y1_45r0_10
SOLDERMASK_BOTTOM(底層阻焊層)srx1_35y1_65r0_10
PASTEMASK_TOP(頂層加焊層)srx1_15y1_45r0_10
File/Save as保存,自定義表貼焊盤創建成功。
