Protel99se繪制PCB經驗談【轉發】

2017-05-18 by:CAE仿真在線來源:互聯網

當前主流的印刷電路設計軟件非常多,例如Protel、Altium Designer、Power PCB、PADS、Cadence、OrCAD、Proteus等等,就非專業級用戶來說,推薦使用Protel (經典版本99 SE)。Protel是Altium公司在上世紀80年代末推出的EDA(電子設計自動化)軟件,是電子行業CAD軟件的“老大哥”。

筆者第一次接觸Protel還是在大二的時候(2006年),做大學生業余科研立項用它來畫原理圖,那時候Altium公司就已經推出了高級版本的EDA設計軟件Altium Designer。如今十多年過去了,依然選擇使用Protel繪制PCB電路,原因主要基于兩個方面:

一是軟件實用小巧,大小就幾十兆,基本功能齊全,安裝卸載都很方便;
二是文件格式通用,廠商設備更新?lián)Q代不比軟件(一年一個版本),隨便找個地方加工PCB,都能支持Protel設計文件(無文件格式轉換風險)。

在實際使用過程中,筆者發PCB中solder和paste層的區別老是容易混淆,一些常用的快捷鍵時間長不用了就容易生疏,因此這里特別摘錄出來進行分享。

(1)PCB各層的含義

Protel99se繪制PCB經驗談【轉發】HFSS培訓的效果圖片1

以雙層電路板為例,設計時第一步是在介質板(常用的有RF4板材、羅杰斯板材等)頂層和底層繪制相應電路,此時用到的圖層稱為信號層(Signal layer);第二步是在電路板上繪制焊盤(用焊錫固定芯片、器件等),同時為了防止電路板表面敷銅被氧化,需要將不需要焊接的區域用油漆涂覆,此時用到的圖層稱為掩膜層(Mask layer);第三步出于信息記錄或器件標注等目的,需要在電路板外表面印刷一些字符,此時用到的圖層稱為絲印層(Silkscreen layer);最后,為了方便將電路板加工成不同形狀(方形、圓形或任意形狀),還需要用到機械層(Mechanical layer)。

Protel99se繪制PCB經驗談【轉發】HFSS培訓的效果圖片2

除了上述圖層外,Protel還支持從原理圖到PCB版圖的轉化,為方便自動布線,增加了禁止布線層(Keepout)。

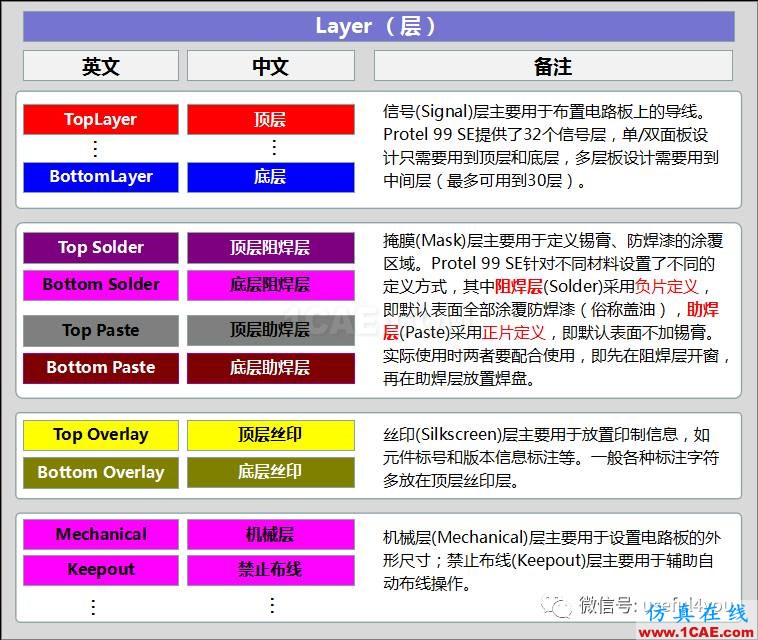

為方便大家查閱,將PCB各層的中英文翻譯以及說明列表如下:

Protel99se繪制PCB經驗談【轉發】HFSS培訓課程圖片3

(2)PCB設計快捷鍵

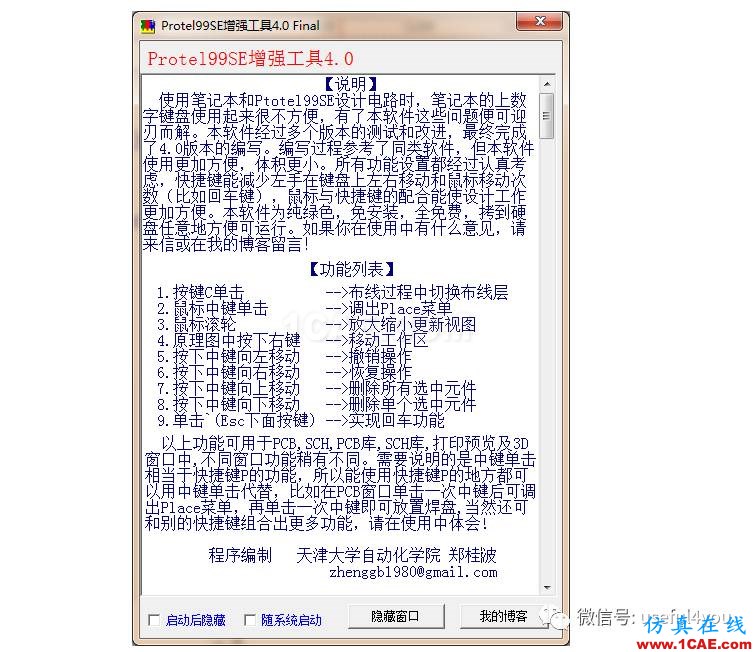

在PCB版圖設計過程中,使用快捷鍵能夠顯著提高工作效率。對于用戶來說,只要不是天天畫板子,選擇熟悉使用頻率最高的快捷鍵即可。根據個人經驗,總結出十大快捷鍵,數量不多,實用頻率也非常高,大家可參考記憶:
