如圖 5,這是一個典型的鏈型拓撲:最右端的U48為驅動端,

經過一個串阻后,一條走線上呼啦啦掛了9個負載。

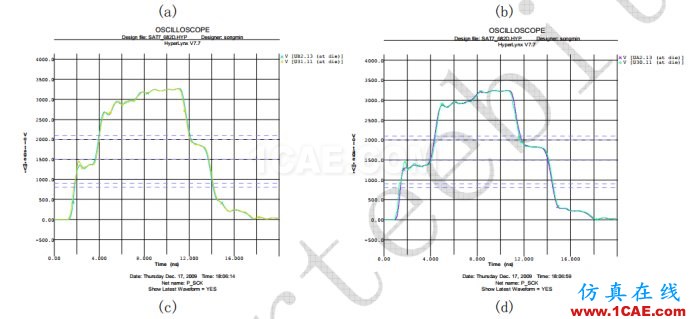

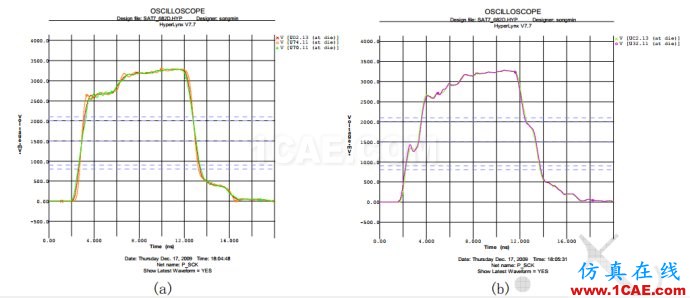

可以看到,末端的波形是最好的,由遠及近-> (c) ->

(d),信號沿的非單調性問題開始出現,越靠近驅動端,非單調性

越嚴重。實測波形與仿真基本接近,這里就不再貼出來了。像

(b)、(c)、(d)這樣的信號質量,如果是數據,只要能保證不影響時

序,倒也無妨,但如果是沿有效的時鐘,則是不能接受的。該實

例證明,串行匹配用于鏈型拓撲時,只能保證末端負載的波形。

從理論上理解:源端匹配消滅的是二次反射,當信號行波的一次

反射從末端往回走的途中, 與驅動信號疊加,便有了這樣的波

形。
