搜索SolidWorks到ANSYS Workbench屈曲分析方法
2016-08-21 by:CAE仿真在線 來源:互聯網

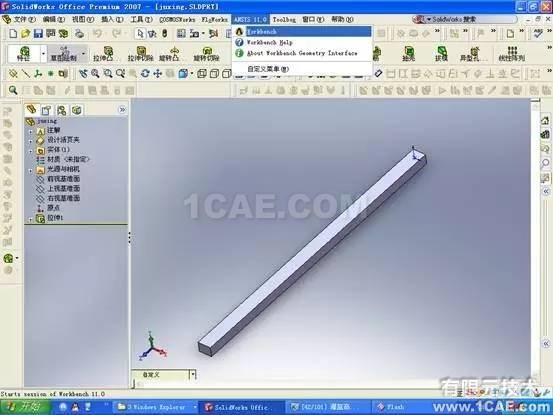

1、從SW中導入到Workbench,比轉換為STP模型質量更高。

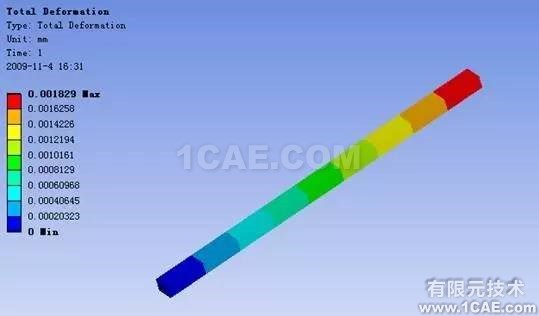

2、點擊Workbench界面左側的NEW Simulation進入分析界面,添加靜態static分析,設置材料參數、劃分網格并在桿一端添加固定約束fixed support,另一端添加force大小為1、方向向內,點擊開始solve
3、添加線性屈曲分析liner buckling,在initial condition中更改定義為static。
4、在分析設置中更改期望的扭曲分析的模態的階數,這里定為5。在solution中添加5個總變形計算項,點擊修改其對應模數。
5、開始計算solve,查看結果

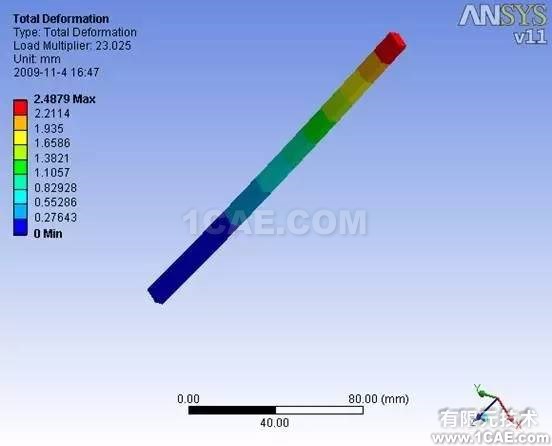

一階模態計算結果為23.025,與理論計算結果22.941相差0.367%,可以接受。

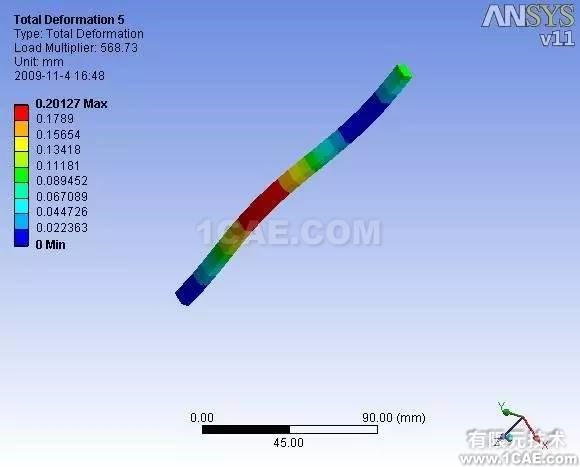

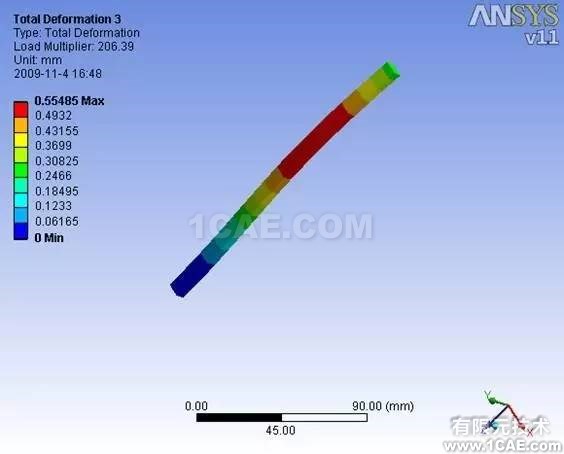

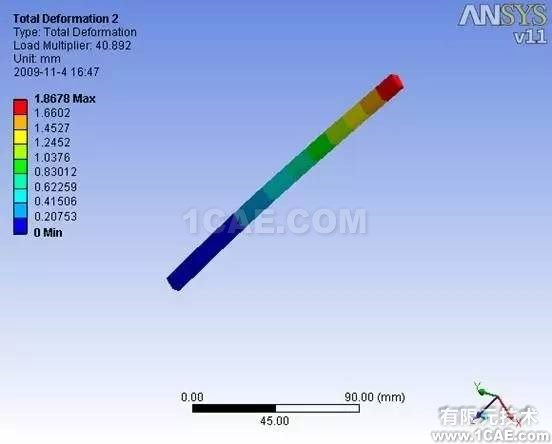

附各階位移形變圖:
