ANSYS 17.0新功能

—電壓電勢分析模塊

我們知道在以往FLUENT分析中,是沒有電壓電勢的分析功能,特別是遇到想在邊界中加入電壓來綜合考慮熱電耦合或者電壓存在對流體的影響時是無法直接分析的,此次ANSYS FLUENT更新至17.0終于加入這個分析模塊,下面我們通過一個例子進行簡單介紹。

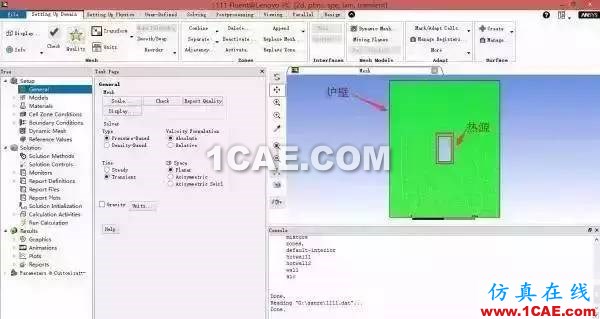

如圖1所示為FLUENT17.0 啟動界面,我們導入一個工業合成爐模型,爐體中心為熱源,熱源邊界加載電壓,模擬不同時刻爐體內溫度場分布,傳統上一般是需要借助Workbench做熱電耦合。如今這些工作直接可以在FLUENT完成。

圖1 FLUENT 17.0啟動界面

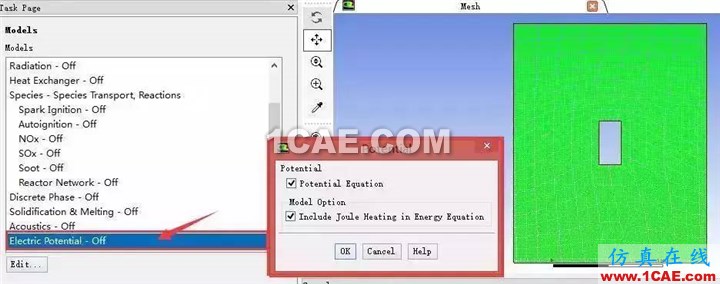

導入模型后我們在Models中激活【Electric Potential】,如圖2所示。

圖2 電壓電勢分析模塊

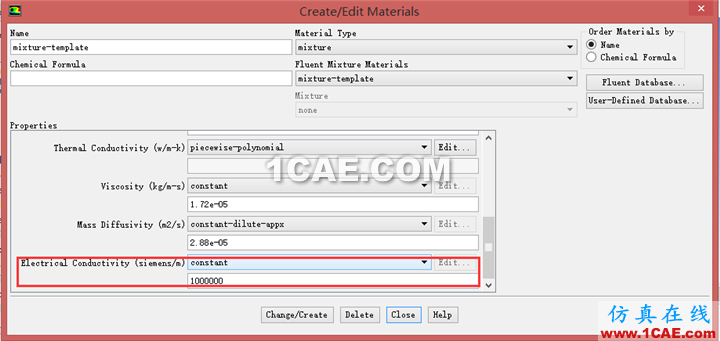

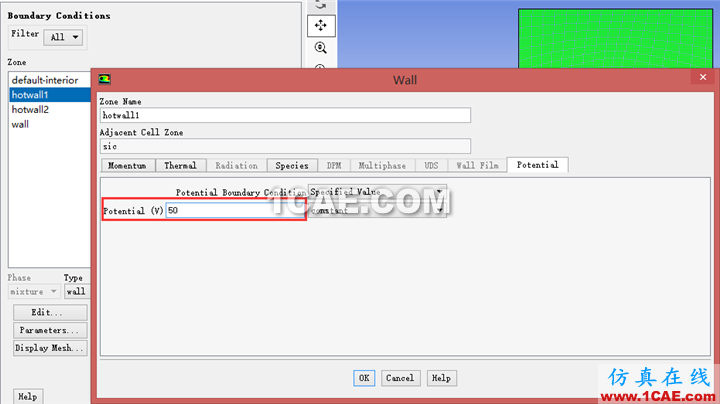

在邊界條件中設置,所加載的電壓值,或者電流密度,既可以完成邊界中電壓的加載,在材料選項中設置材料的電導率。如圖3所示。

圖3 電壓及材料屬性設置圖

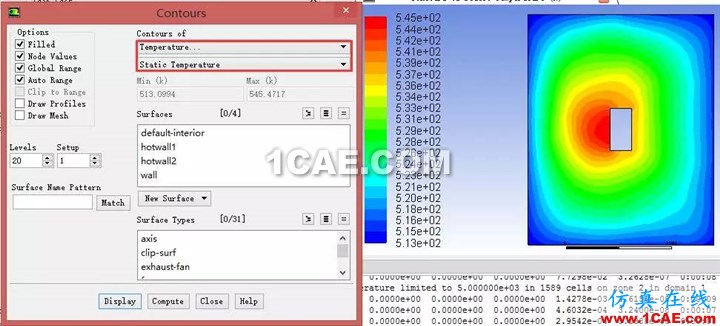

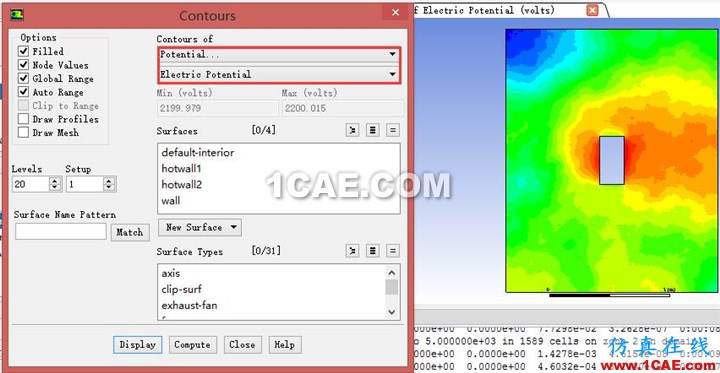

完成基本設置后我們就可以進行計算,最后可以得到溫度場、壓力場、及各位值電勢分布云圖,如圖4所示。

 圖4 溫度及電勢分布圖
