ANSYS疲勞分析的FatigueTool設置

2016-10-25  by:CAE仿真在線  來源:互聯網

· 疲勞分析是基于線性靜力分析,故當出現非線性時,分析是無效的。

· 疲勞計算只支持體和面。

· 對于在恒定振幅、成比例載荷情況下處理疲勞時,只能包含綁定(Bonded)和不分離(No-Separation)的線性接觸。

· 能產生成比例載荷的任何載荷和支撐都可能使用,但有些類型的載荷(如螺栓載荷、預緊螺栓載荷、壓縮支撐)最好不要用于恒定振幅和比例載荷的疲勞計算。

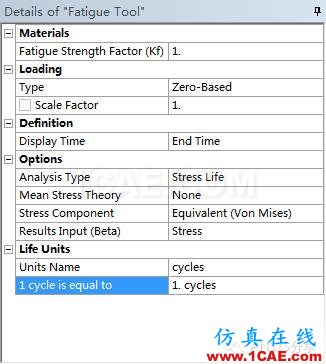

疲勞分析主要以下面的窗口進行設置:

·  Fatigue Strength Factor(Kf)疲勞強度(降低)因子Kf:該值小于1,用來修正實際零件(有缺口)與實驗S-N曲線工件(光滑)的誤差。

· 載荷類型

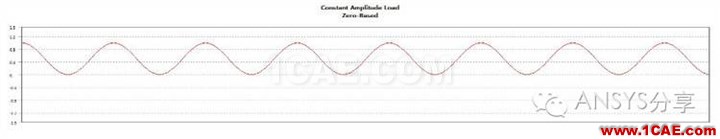

·   Zero-Based:

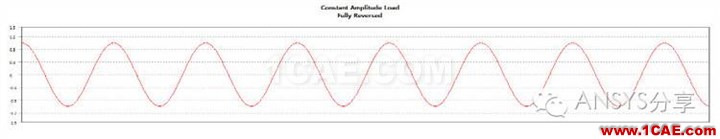

  Fully Reversed

  Ratio:可以通過輸入Ratio,來控制載荷的區間。Ratio=-1時是Fully Reversed,Ratio=0時是Zero-Based

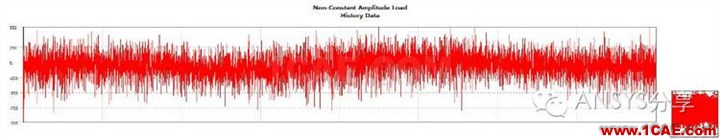

History Data:當有歷史數據時,導入載荷的歷史變化值

Scale Factor:用于給加載乘一比例系數。

· 分析類型

應力疲勞(Stress-based)用于高周疲勞(循環(重復)次數高(如1e4 -1e9)的情況)。

應變疲勞(strain-based)應該用于低周疲勞計算。

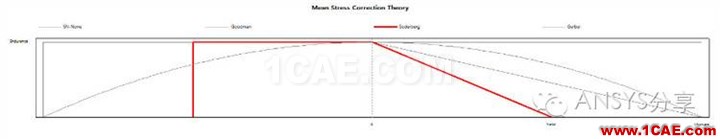

· 平均應力修正

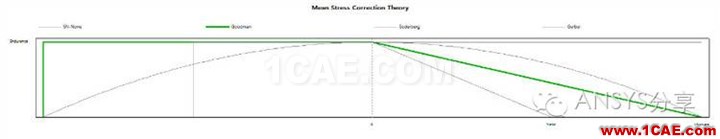

Goodman理論適用于低韌性材料,對壓縮平均應力沒能做修正。

  Soderberg理論比Goodman理論更保守,并且在有些情況下可用于脆性材料。

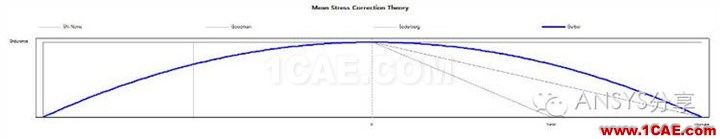

  Gerber理論能夠對韌性材料的拉伸平均應力提供很好的擬合,但它不能正確地預測出壓縮平均應力的有害影響。

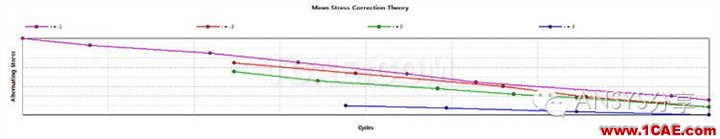

  Mean Stress Curves 多重S-N曲線

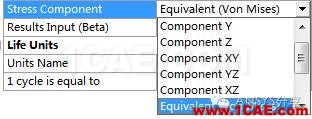

·  應力分量

 疲勞試驗通常測定的是單軸應力狀態,必須把單軸應力狀態轉換到一個標量值,以決定某一應力幅下(S-N曲線)的疲勞循環次數,故需定義應力結果如何與疲勞曲線S-N進行比較。

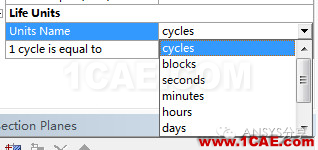

· 歷程單位

 指一個歷程的單位,如一個周期,一個塊(包含一系列的加載),秒,分鐘等等。
