【問題描述】
如圖所示的消聲器模型(只繪制了一半),是由三個圓柱體構成。進口處氣流速度已知,且在0-3000HZ內變化,出口滿足羅賓輻射邊界條件。現在要對該消聲器進行諧響應分析,考察在不同的頻率處出口處的傳輸損耗,回程損失和衰減系數。
【問題分析】
1. 這是一個諧響應分析問題
2. 使用FLUID221單元建模,以適應圓形邊界。
3. 創建三個圓柱體,然后粘接在一起。
4. 使用波長的十分之一作為單元尺寸,劃分網格。
5. 設置進口速度,進口聲抗和出口邊界。
6. 后處理使用PLST來繪制不同的頻率處出口處的傳輸損耗,回程損失和吸收系數圖。
7. 本例子來自ANSYS15的聲場分析幫助部分的《13.5. Example: Transmission Loss of a Muffler》。本文做了局部修改,主要是調整了命令的順序,并增加了后處理部分。
8. 本文使用命令流進行講解。
【問題求解】
1. 建模
1.1 選擇單元類型
在命令窗口中輸入
/PREP7
et,1,221,,1
上述命令首先進入前處理器,然后創建了FLUID221單元,該單元是四面體單元,帶有中間節點,每個單元共10個節點。從選擇的關鍵字可以看出,該單元不包含PML層,也沒有結構參加其中。因此每個節點只包含一個壓力自由度。
1.2 創建材料模型
在命令窗口中輸入
rho=1.2041
c0=343.24
mp,dens,1,rho
mp,sonc,1,c0
上述命令1-2行定義兩個變量,3-4行設定空氣的密度和聲速。
1.3 創建幾何模型
在命令窗口中輸入
rapipe=0.0174625
lpipe=0.104775
rchamb=0.0766445
lchamb=0.2032
上述命令定義四個變量,用于創建下面的消聲器幾何模型。
在命令窗口中輸入
cylind,0,rapipe,0,lpipe,0,180
cylind,0,rchamb,lpipe,lpipe+lchamb,0,180
cylind,0,rapipe,lpipe+lchamb,2*lpipe+lchamb,0,180

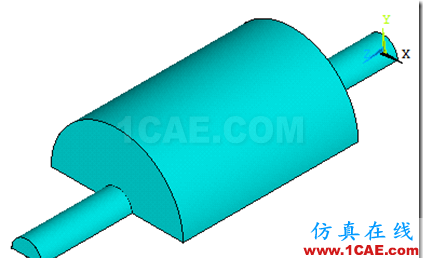

上述命令連續創建了3個半圓柱體,其中,靠近坐標原點的小半圓柱體是消聲器的入口;中間的大圓柱體是消聲器的主體部分;而遠離坐標遠點的小圓柱體是消聲器的出口。
在命令窗口中輸入
vsel,all
vglue,all
上述命令首先選擇所有幾何體,然后粘接在一起。
1.4 劃分網格
在命令窗口中輸入
freqE=3000
wave=c0/freqE
h=wave/10
這幾行命令首先給出聲波的最高工作頻率,然后得到此時的波長,然后用一個變量保存波長的十分之一,以便用它作為網格劃分的尺寸。
在命令窗口中輸入
esize,h
type,1
mat,1
vmesh,all
nummrg,all

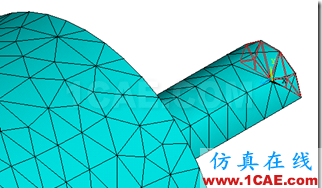

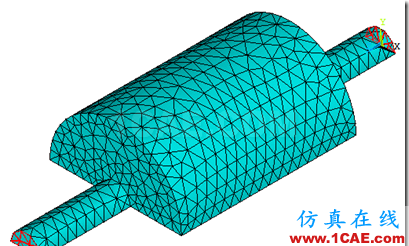

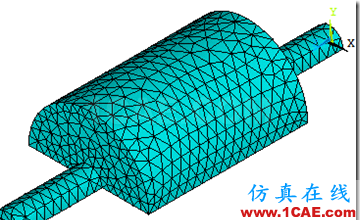

上述命令用于對消聲器劃分網格,有限元模型如下圖
1.5 設置邊界
在命令窗口中輸入
z0=rho*c0
p=1
vn=-p/(rho*c0)
上述命令用于設置消聲器入口處的氣流速度。
在命令窗口中輸入
nsel,s,loc,z,0
sf,all,port,1
sf,all,shld,vn
sf,all,impd,z0
上述命令用于選擇入口端面,設置其為一個進口,并設置其面的空氣流速是VN,而該表面的聲阻抗是z0。

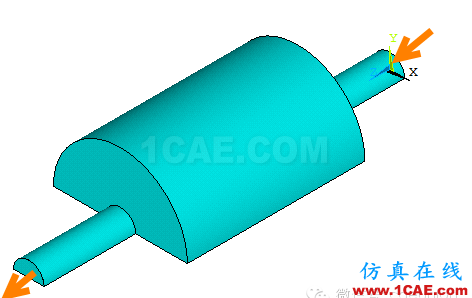

設置完畢后,該表面顯示如下圖
在命令窗口中輸入
nsel,s,loc,z,2*lpipe+lchamb
sf,all,port,2
sf,all,inf
alls
fini
上述命令首先找到最遠端面,然后設置其端口號為2,并設置該端面滿足羅賓輻射邊界條件。
設置完畢后模型顯示如下圖
2. 分析
在命令窗口中輸入
/solu
antype,harmic
hropt,auto
kbc,1
harf,0,freqE
nsub,60
solve
finish
上述命令設置做諧響應分析,并設置從0-30000HZ內,計算60個頻率值,然后啟動計算。
3. 后處理
在命令窗口中輸入
/post1
spower,1,2
plst,file0102,a2p,tl

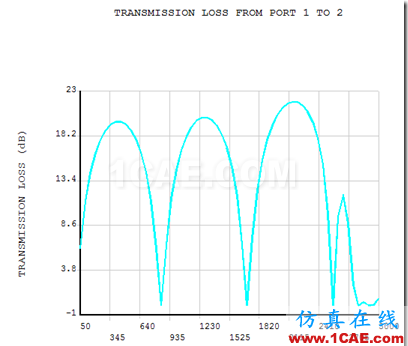

上述命令在進入后處理后,首先計算聲能參數,然后繪制傳輸損耗與頻率的關系如下圖
可見,當頻率增加時,傳輸損耗在某幾個頻率處損耗最大,呈現出一種類似周期的方式。
繼續輸入下列命令

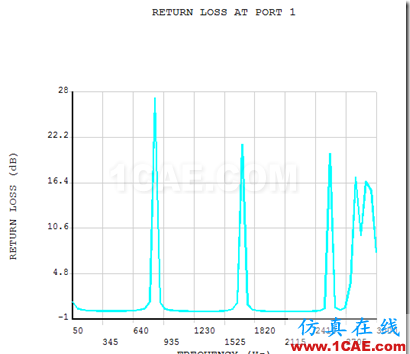

plst,file0102,a2p,RL
得到回程損失
繼續輸入下列命令

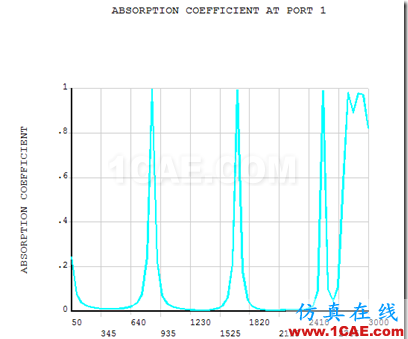

plst,file0102,a2p,ALPHA
得到不同頻率處的衰減系數。
從上述三張圖可以看出,
在某幾個頻率處,衰減系數有最大值,此時回程損失也達到最大,而相應的,傳輸損耗則較小。
————————————————
