本文對平板進行諧響應分析,在板的上部中心位置施加1000N 的力,頻率范圍為530-540Hz,并求得其聲壓分布。結果表明,在共振區域引其振動劇烈所以聲壓較大,符合事實。本文附有源程序,不過有些地方需要手動操作一下(其中已說明)。
一、參數說明板的總體尺寸為0.2*0.2*0.004m。為了求解方便,本次分析采用了板的一半即0.2*0.1*0.004m進行諧響應分析,在板的上部中心位置施加1000N的力,頻率范圍為530-540Hz。
對此平板模型進行模態分析,其結果如表1所示:
表1 平板模態分析

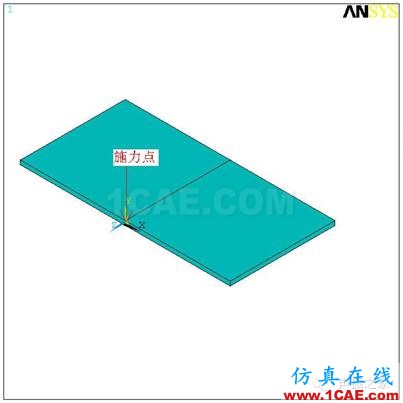

圖1 平板模型

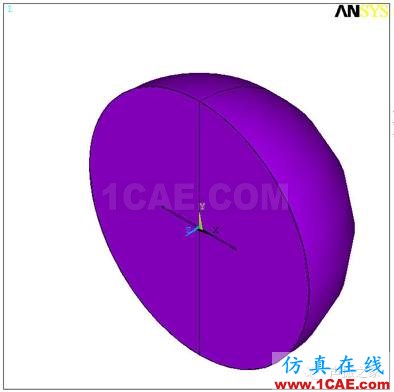

圖2 空氣介質模型

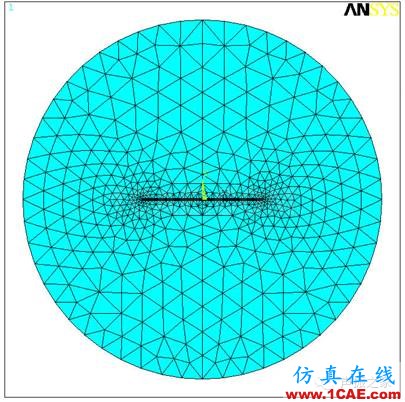

圖3 整個模型的網格劃分

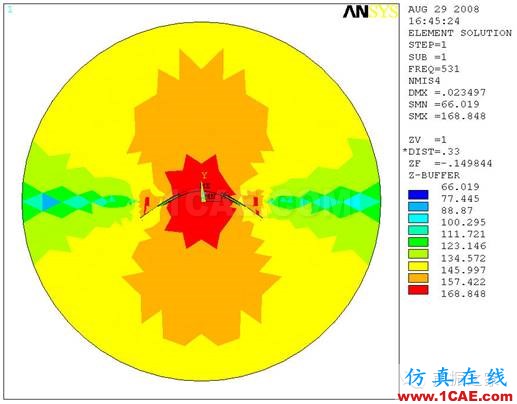

圖4 空氣介質在平板振動頻率為531Hz時的聲壓分布

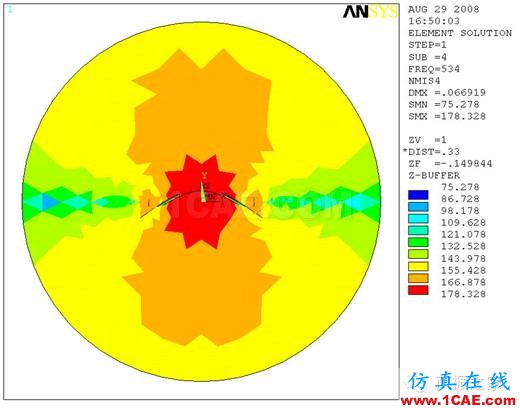

圖5 空氣介質在平板振動頻率為534Hz時的聲壓分布
圖6 空氣介質在平板振動頻率為536Hz時的聲壓分布

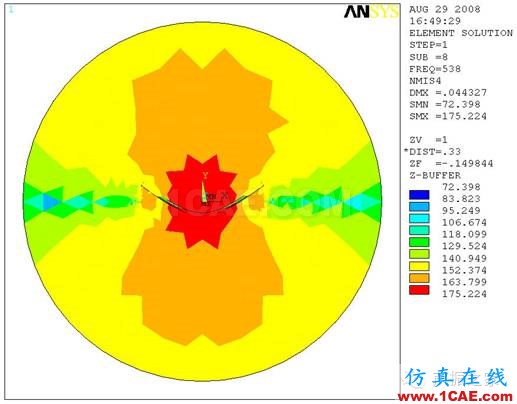

圖7 空氣介質在平板振動頻率為538Hz時的聲壓分布

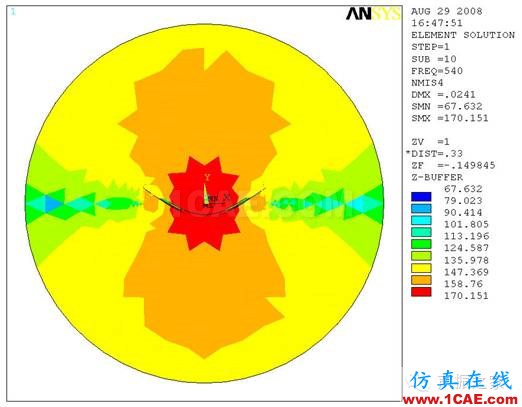

圖8 空氣介質在平板振動頻率為540Hz時的聲壓分布
經ANSYS求解,得到了表2所示的聲壓最大值和最小值,其內部具體的分布情況如圖4至圖8所示。

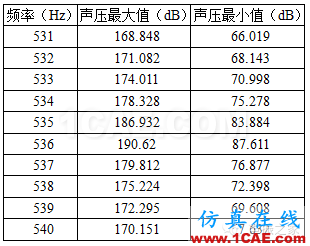

表2 聲壓分布

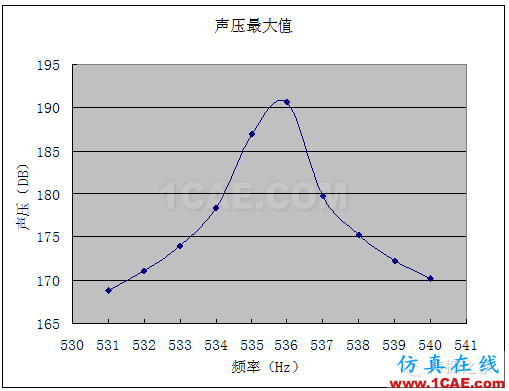

圖9 聲壓最大值隨頻率的變化

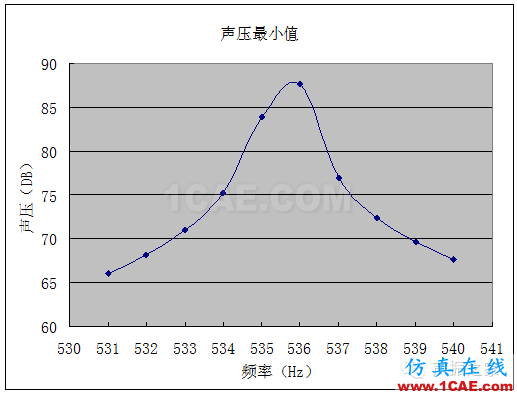

圖10 聲壓最小值隨頻率的變化
從圖9中可知,聲壓的最大值趨勢中的最大值出現在536Hz附近,與平板的一階模態536.03Hz相一致;同理,圖10中聲壓最小值分布趨勢中的最大值也出現在536Hz附近,可知,平板的振動頻率達到它的固有頻率時振動最大,從而使得其產生聲壓最大。
程序清單---------------------------------
/PREP7
ET,1,SOLID45
!殼單元 類型1
ET,2,FLUID30
! acoustic fluid element with ux & uy(0-Structure present at interface (unsymmetric element matrix))
ET,3,130
! acoustic infinite line element
r,3,0.3,0,0
ET,4,FLUID30,,1,0
! acoustic fluid element without ux & uy(1-No structure at the interface (symmetric element matrix))
! material properties
!材料1為鐵
MP,EX,1,2.1E11
MP,DENS,1,7800
MP,NUXY,1,0.3
!材料2為空氣介質
MP,DENS,2,1.21
MP,SONC,2,344
!建立模型
wprot,0,-90,0
SPHERE,,0.3,0,180
!SPHERE, RAD1, RAD2, THETA1, THETA2
wprot,0,90,0
BLOCK,0,0.1, -0.002, 0.002, -0.1, 0 !BLOCK, X1, X2, Y1, Y2, Z1, Z2
BLOCK,-0.1,0, -0.002, 0.002, -0.1, 0
VGLUE,2,3
VOVLAP,1,2
!Overlaps volumes
VOVLAP,3,4
!對編號為2的體劃分網格
lesize,9,,,20,1
lesize,19,,,20,1
lesize,14,,,20,1
lesize,18,,,20,1
lesize,11,,,20,1
lesize,16,,,20,1
lesize,12,,,20,1
lesize,17,,,20,1
lesize,8,,,4,1
lesize,15,,,4,1
lesize,13,,,4,1
lesize,10,,,4,1
VSEL,s,,,2
VATT,1,,1
mshkey,1
!Specifies whether free meshing or mapped meshing should be used to mesh a model.1— Use mapped meshing.
VMESH,2
alls
!對編號為4的體劃分網格
lesize,32,,,20,1
lesize,31,,,20,1
lesize,35,,,20,1
lesize,33,,,20,1
lesize,28,,,20,1
lesize,34,,,20,1
lesize,20,,,4,1
lesize,27,,,4,1
VSEL,s,,,4
VATT,1,,1
mshkey,1
!Specifies whether free meshing or mapped meshing should be used to mesh a model.1— Use mapped meshing.
VMESH,4
alls
!對編號為1的體劃分網格(此步驟劃分網格需要手動進行)
VSEL,s,,,1
VATT,2,,2
!指定的材料屬性為空氣介質(與結構耦合)
SMRT,1
VMESH,1
alls
!修改不與平板(結構)接觸單元的材料類型類型為空氣介質(不與結構耦合)
esel,s,type,,1
nsle,s
esln,s,0
nsle,s
esel,inve
nsle,s
emodif,all,type,4
alls
!在邊界生成吸收單元。(使用單元fluid130)
Asel,s,,,1,2
NSLA,S,1
type,3
real,3
mat,2
esurf
!Generates elements overlaid on the free faces of existing selected elements.
alls
!建立流-固接觸面
Asel,s,,,8
Asel,A,,,10
Asel,A,,,7
Asel,A,,,5
Asel,A,,,19
Asel,A,,,15
Asel,A,,,17
Asel,A,,,20
NSLA,S,1
esel,s,type,,2
sf,all,fsi,1
alls
---------------------------------
!第一種后處理方式,得到空氣介質的聲壓分布,單位為分貝
/solu
antype,harmic
hropt,full
f,131,fY,1000.
alls
nsubst,10
kbc,1
HARF,337,337
!加載80Hz的頻率
SOLVE
!對與結構耦合的空氣單元和未與結構耦合的空氣單元進行后處理,得到聲壓分布
/post1
SET,FIRST
esel,s,type,,2
esel,a,type,,4
PLESOL, NMISC,4, 0,1.0
---------------------------------
!第二種分析后處理方式,
!使用諧波分析法對530-540Hz頻率之間進行頻率掃描計算第一階彎曲模態,從而檢測到結構模型的固有頻率
/solu
antype,harmic
hropt,full
f,131,fY,1000.
alls
nsubst,10
kbc,1
HARF,530,540
!加載頻率530-540
SOLVE
!檢測到結構模型的固有頻率
/post26
plcplx,0
nsol,2,1,u,x,d1ux
store
conjug,3,2
prod,4,2,3
sqrt,5,4
*get,uxmx,vari,5,extrem,tmax
/COM ---------------------------
/COM Expected Result:
/COM
/COM The following "uxmx" should equal
/COM ---------------------------
*status,uxmx
finish
