ANSYS輸出黑白云圖的辦法

2016-10-28 by:CAE仿真在線來源:互聯網

1問題:

通常我們使用ANSYS導出的結果云圖均為彩色效果,但是如果我們在輸出計算報告時沒有彩色打印機,而直接黑白輸出,或者使用黑白版面發表論文或者撰寫畢業論文時,問題就出現了,圖1所示為彩色云圖黑白打印的效果。

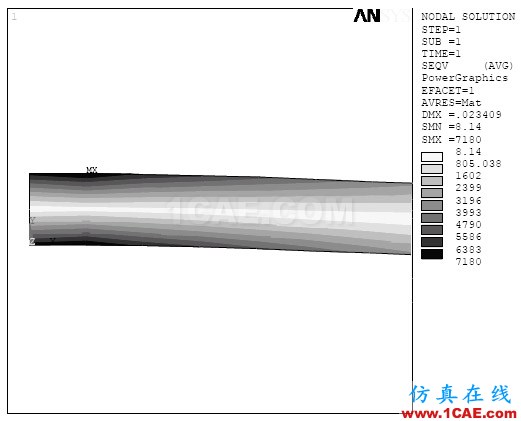

圖1.彩色云圖的黑白打印效果

從圖1我們可以看到,由于RGB的色值在黑白輸出時無法得到辨別,所以彩色云圖以灰度模式輸出,這使得我們從灰度云圖中無法根據顏色區分結果值的范圍。

2解決辦法

為了能讓用黑白輸出的云圖結果值清晰可辨,我們需要把ANSYS默認的彩色色塊改成黑度色塊,設置如下:

通過Plotctrls/style/colors/create color map->彈出對話框OK。

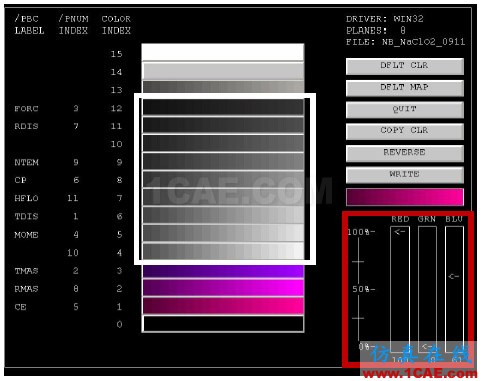

進入如下操作面板(圖2)。

圖2 顏色顯示設置面板

在面板的白框區域選擇要修改的顏色(本例為ANSYS默認的9個legend,所以設置color index為4~12顏色框的RGB值),在紅色框區域設置其RGB值。根據經驗可設置的值如表1。

表1 色值參考

Color index	R	G	B
4	97	97	97
5	85	85	85
6	75	75	75
7	65	65	65
8	55	55	55
9	45	45	45
10	35	35	35
11	25	25	25
12	3	3	3

3.解決后效果(使用hardcopy前別忘了replot一下哦!不然在屏幕上做的Annotation無法在截的圖象中顯示出來。)

經過設置后的輸出效果如圖3所示?？梢?我們可以通過不同的黑度來區分結果值的范圍。

圖3 解決后效果

以上操作對應命令流:

/rgb, index, 0, 0, 0, 0,
/rgb, index, 100, 0, 60, 1,
/rgb, index, 100, 0, 100, 2,
/rgb, index, 62, 0, 100, 3,
/rgb, index, 97, 97, 97, 4,
/rgb, index, 85, 85, 85, 5,
/rgb, index, 75, 75, 75, 6,
/rgb, index, 65, 65, 65, 7,
/rgb, index, 65, 65, 65, 8,
/rgb, index, 45, 45, 45, 9,
/rgb, index, 35, 35, 35, 10,
/rgb, index, 25, 25, 25, 11,
/rgb, index, 3, 3, 3, 12,
/rgb, index, 62, 62, 62, 13,
/rgb, index, 78, 78, 78, 14,
/rgb, index, 100, 100, 100, 15,
/replot
