【應用】ANSYS動力學分析在電子行業的應用

2016-10-25  by:CAE仿真在線  來源:互聯網

在電子通訊產品設計過程中,除了面臨常見的產品結構的強度設計問題外,還經常碰到載體與電子產品的振動可靠性問題。如今可靠性在電子產品設計中的地位可以與技術指標相提并論,如何保證和提高各種電子產品的可靠性已經成為國內外電子產業界的共同目標。由于試驗條件限制以及試驗成本與周期等因素影響,使得采用試驗方法的電子產品可靠性研究進展緩慢。得益于計算機硬件的迅速提高,使得采用有限元方法的仿真分析得到快速發展,其具有可重復性好、周期短、成本低等優點。

對于電子產品的可靠性設計,使用ANSYS軟件對其進行振動仿真分析,將仿真分析和試驗兩種手段充分結合起來,可以保證新產品的設計質量和可靠性。對于電子產品的試驗有模態試驗、正弦振動試驗、半正弦沖擊試驗、隨機振動試驗。ANSYS軟件與之對應的動力學分析類型主要包括:模態分析、諧響應分析、瞬態分析、響應譜分析和隨機振動分析。

模態分析用于確定設計結構或機器部件的振動特性,即結構的固有頻率和振型,它們是可靠性設計中的重要參數。同時,也可以作為其它動力學分析的起點,即模態分析是進行譜分析、諧響應分析及隨機振動分析所必需的前期分析過程。

模態分析是一個線性分析,任何非線性特性將被忽略,如材料非線性、接觸非線性等。ANSYS提供了七種模態提取方法,它們分別是子空間法、分塊Lanczos法、PCG Lanczos法、Supermode法、非對稱法、阻尼法和QR阻尼法。阻尼法和QR阻尼法允許在結構中存在阻尼。

通過模態分析,可以得到:

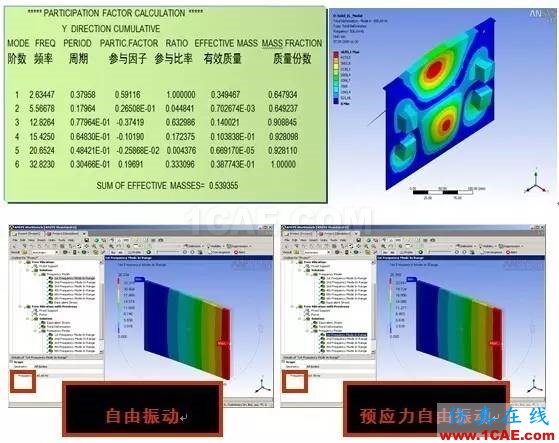

• 計算模型的固有頻率、振型、參與因子等,某電子產品的模態計算如下圖1所示。

• 模態分析功能對于如何合理改進板卡、電路板等產品的抗振性設計也提供了可靠的定性依據。

圖1 某電子產品的模態分析

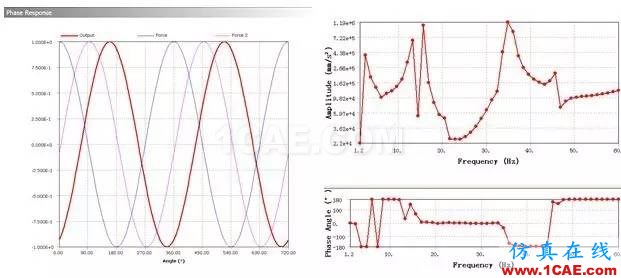

諧響應分析是用于確定線性結構在承受隨時間按正弦(簡諧)規律變化的載荷時的穩態響應。分析的目的是計算出結構在指定頻率范圍內的響應,并得到響應值(通常是位移)與頻率的關系曲線。從這些曲線上能夠找到“峰值”響應,可以進一步觀察峰值頻率的應力。該技術只計算結構的穩態受迫振動,而不考慮發生在激勵開始時的瞬態振動。諧響應分析使設計人員能預測結構的持續動力特性,從而使設計人員能夠驗證其設計能否成功地克服共振、疲勞,及其它受迫振動引起的有害后果。

諧響應分析同樣是一種線性分析。任何非線性特性,如塑性和接觸(間隙)單元,即使定義了也將被忽略。分析中可以包含非對稱系統矩陣,如分析流體-結構相互作用問題。諧響應分析也可以包含預應力結構,如小提琴的共鳴頻率(假定簡諧應力比預加的拉伸應力小得多)。

諧響應分析可以實現:

• 通過掃頻試驗?zāi)M,找到結構最大響應的峰值頻率;

• 計算在掃頻過程中,結構的最大變形和應力水平,是否滿足強度要求。

瞬態動力學分析(亦稱時間歷程分析)是用于確定結構承受任意隨時間變化載荷的動力學響應。可以用瞬態動力學分析確定結構在穩態載荷、瞬態載荷和簡諧載荷等隨意組合作用下的位移、應變、應力及力。載荷和時間的相關性使慣性力和阻尼作用比較重要,如果慣性力和阻尼作用可以忽略,則可以用靜力學分析代替瞬態分析。

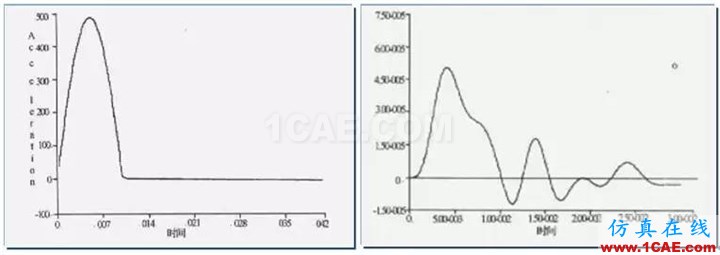

瞬態分析與實際產品試驗中的半正弦沖擊試驗相對應,下表1為某電子產品的激勵邊界,圖3為其計算結果。

表1 計算邊界條件

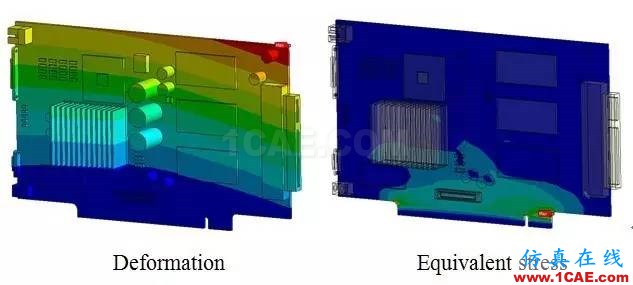

圖3 某電子產品的瞬態動力學分析

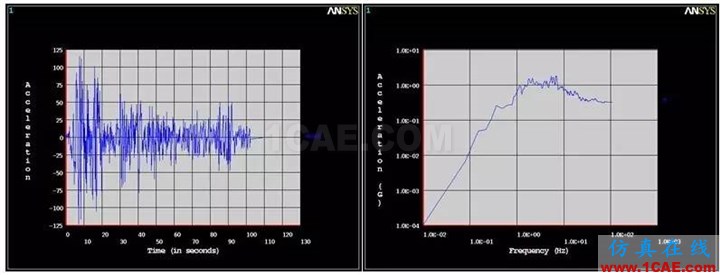

譜分析是一種將模態分析的結果與一個已知的譜聯系起來計算模型的位移和應力的分析技術。譜分析替代時間-歷程分析,主要用于確定結構對隨機載荷或隨時間變化載荷(如地震、風載、海洋波浪、噴氣發動機推力、火箭發動機振動等等)的動力響應情況。

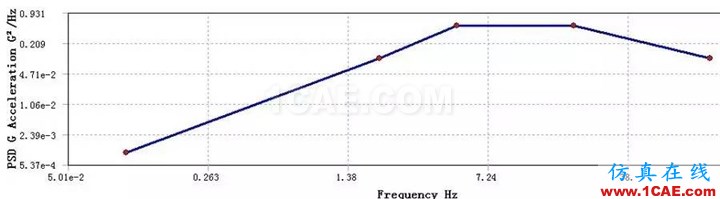

隨機振動分析是一種基于概率和統計上的譜分析技術。由于時間歷程的不確定性,不能選擇瞬態分析,因此,將統計樣本時間歷程轉變?yōu)楣β首V密度函數(PSD)---一種載荷時間歷程的統計響應。

隨機振動分析與實際產品的隨機振動試驗相對應。

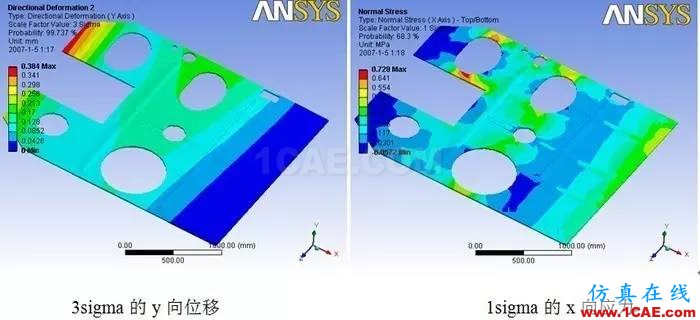

圖4 某電子產品的隨機振動分析

電子行業的仿真分析,必須考慮動力學分析。電子設備工作狀態下,其內部的零部件會產生一定的振動,這種振動又會影響到整個電子設備。所以采用ANSYS動力學分析模塊對電子設備進行分析,通過仿真分析和試驗分析相結合,為電子產品的設計和可靠性分析提供強有力的支撐。
