前言
前段時間,主要是牽扯到項目的需要,我做了轉子動力學相關的一個總結,說是總結,倒不如說是一個閱讀筆記。實際上,我個人認為,對于研究生的生活,項目是一部分,但閱讀其實是最為重要的一部分。
研究生階段,手把手教的不多,大多情況還是以自己學習為主,自己如何學習?最起碼你所從事行業的入門必看的書籍得讀一讀,相關的技術類書籍和相關的期刊得看一看,最起碼知道相關業內比較厲害的大牛,否則出去即便是名校又能如何。
多讀幾本好書很重要,忙活兒完項目上的事情,最近正準備在回來看看ansys help相關的材料,在學習學習hypermesh如何劃分網格,ansys的相關案例在提高提高。好在,有咱們ftc的團隊,可以接觸到各種各樣的問題和各類的案例。接下來,我會繼續做一些ansys方面的經驗總結分享給大家。
雖說之前,我簡易的做了ansys workbench相關的系列教程,但是我的教程圍繞的還是當下高校體系的學生的自我發展問題。
為什么,因為當下這種體系下,對于論文還是過于看重,各類軟件各類理論知識都是以服務論文為主,所以現有的workbench基礎教程更多的是以如何讓軟件服務論文為主體內容,
那么接下來,我將從新翻錄anays workbench結合最近一年多一來項目工程經驗以及在其他軟件方面的學習,來相互印證,期待能夠為大家提供更多更好的精彩教程,也希望大家能夠多多支持ftc簡單,多多支持咱們ftc正青春公會。
2
正文
導語
大多數有限元計算程序都不規定所使用的物理量的單位,不同問題可以使用不同的單位,只要在一個問題中各物理量的單位統一就可以。但是,由于在實際工程問題中可能用到多種不同單位的物理量,如果只是按照習慣采用常用的單位,表面上看單位是統一的,實際上單位卻不統一,從而導致錯誤的計算結果。
比如,在結構分析中分別用如下單位:長度–m;時間–s;質量–kg;力-N;壓力–Pa、應力–Pa、彈性模量–Pa等 ,此時單位是統一的。但是如果將壓力單位改為 MPa,保持其余單位不變,單位就是不統一的;或者同時將長度單位改為 mm,壓力單位改為 MPa,保持其余單位不變,單位也是不統一的。由此可見,對于實際工程問題,我們不能按照手工計算時的習慣來選擇各物理量的單位,而是必須遵循一定的原則。
量綱

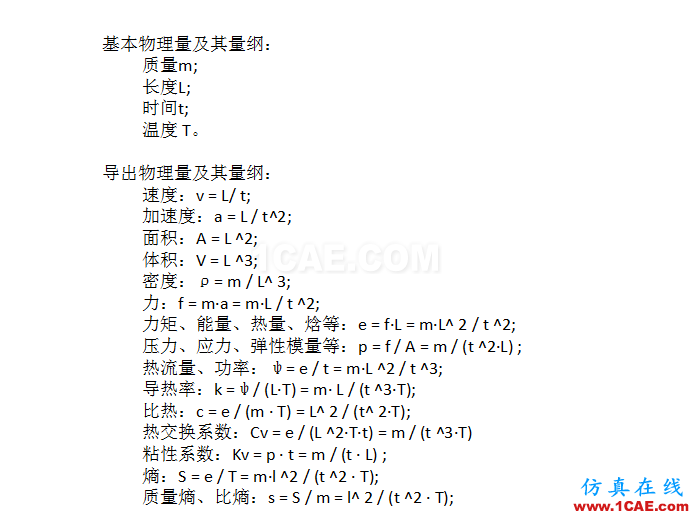

物理量的單位與所采用的單位制有關。所有物理量可分為基本物理量和導出物理量,在結構和熱計算中的基本物理量有:質量、長度、時間和溫度。
導出物理量的種類很多,如面積、體積、速度、加速度、彈性模量、壓力、應力、導熱率、比熱、熱交換系數、能量、熱量、功等等,都與基本物理量之間有確定的關系。基本物理量的單位確定了所用的單位制,然后可根據相應的公式得到導出物理量的單位。
具體做法是:首先確定各物理量的量綱,再根據基本物理量單位制的不同得到各物理量的具體單位。
實例
在選定基本物理量的單位后,可導出其余物理量的單位,可以選用的單位制很多,下面舉兩個常用的例子。

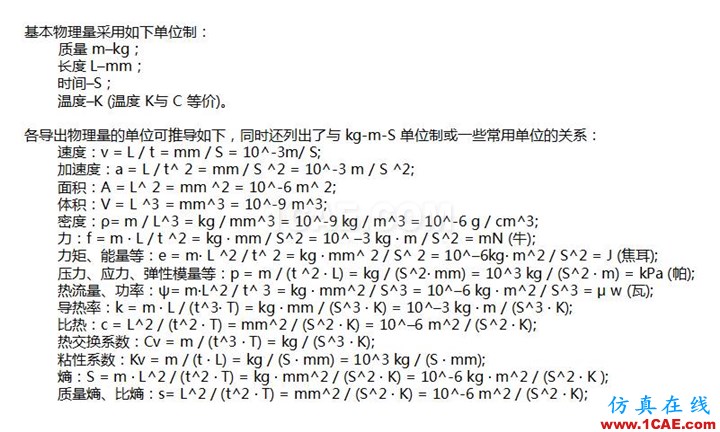

例一:

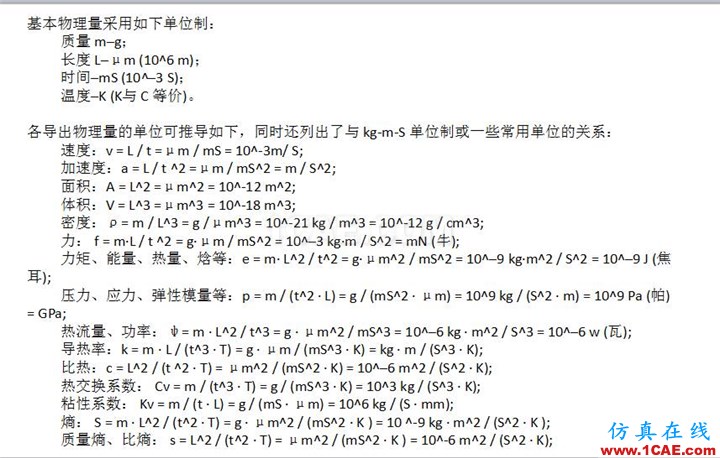

例子二:
由此可見,掌握了單位之間變換的方法,就可以根據自己的需要來選擇合適的 。
