有不少朋友經常問到在WB中的桁架分析問題。例如下面的桁架,有兩個端點被固定,而在C處施加一個向下的集中力,如何計算該問題?

在ANSYS APDL中,計算該問題非常簡單。但是在WB中,則比較麻煩。對于線體模型,WB中默認的單元類型是BEAM188,如果直接使用默認單元會帶來一些出乎意料的結果。本文使用LINK180建模,這樣就需要插入命令流。下面說明使用LINK180的建模方法。

1. 創建靜力學結構分析系統。

2. 創建幾何模型

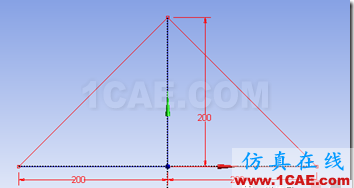

(1)創建草圖

(2)根據草圖生成線體模型

創建圓形截面,其半徑為10mm(該尺寸隨便設置,后面會被覆蓋)

將截面屬性賦予給線體模型

3. 設置桿的單元類型

在線體模型下添加命令

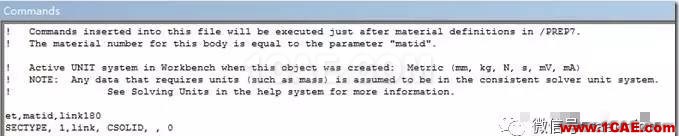

在命令文件編輯窗口輸入下列命令

、

上述命令的含義是:

第1行,設置單元類型是LINK180

第2-3行,設置截面類型是實心圓,且其橫截面積是10mm2

4. 劃分網格

在MESH下添加一個單元尺寸控制,設置給所有邊劃分1等份。

網格劃分結果如下圖

5. 施加邊界條件

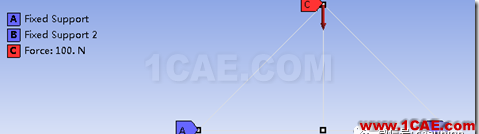

該下面兩個關鍵點施加固定支撐,給上面點施加數值向下的力100N,結果如下圖

6. 求解并進行后處理

進行求解。

然后進行后處理。可以發現應力,應變,能量等按鈕均不可使用。

使用BEAM TOOL。

但是ANSYS表明,該梁工具不能使用。

添加BEAM RESULTS

但是ANSYS表明,該梁工具也不能使用。

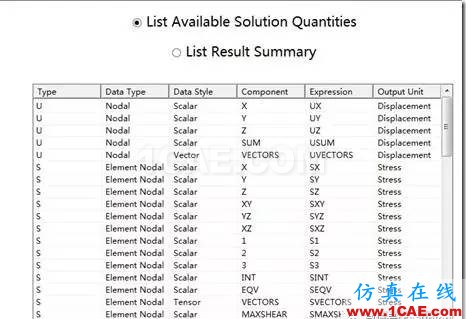

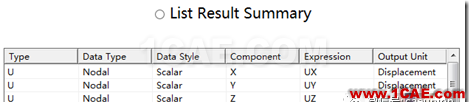

使用WORKSHEET所提供的自定義數據類型,選擇其中的總位移結果

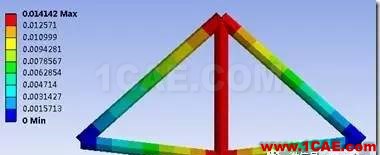

得到位移如下圖

讀者可嘗試使用WORKSHEET中的其它用戶自定義結果,

【評論】

1. 通過在幾何體模型后面添加命令,并編輯命令文本,可以設定單元為桿單元LINK180.

2. 可以在MESH后添加尺寸控制,而對各根桿件設置網格劃分份數。

3. 在后處理時,WB所提供的大多數后處理按鈕均不可使用,此時只能使用WORKSHEET中提供的用戶自定義變量。
