搜索Ansys/Abauqs 穩態熱學分析
2017-01-15 by:CAE仿真在線 來源:互聯網
一個長方體,一個面施加100度的邊界,另一端的一條邊施加30度邊界,計算溫度場分布
1. FaModel中建立一個立方體
2. 選中一個面,設置溫度為100
3. 選中對面一條邊,設置邊界溫度30
4. 設置熱傳導系數
5. 網格使用二階立四面體
FE模型如圖,分別導出Ansys/Abaqus格式求解

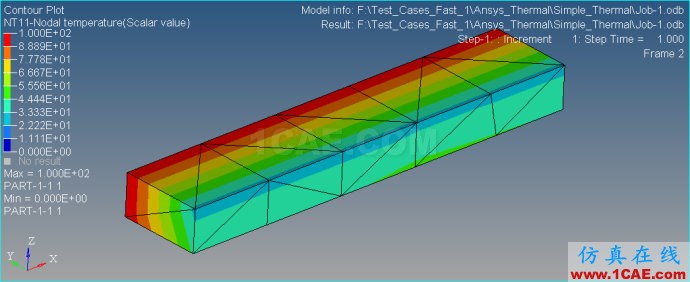

Abaqus計算溫度場分布結果:

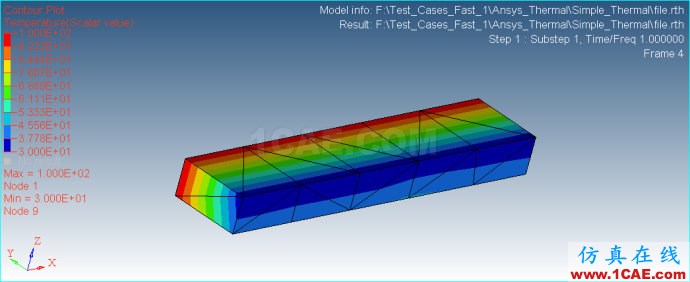

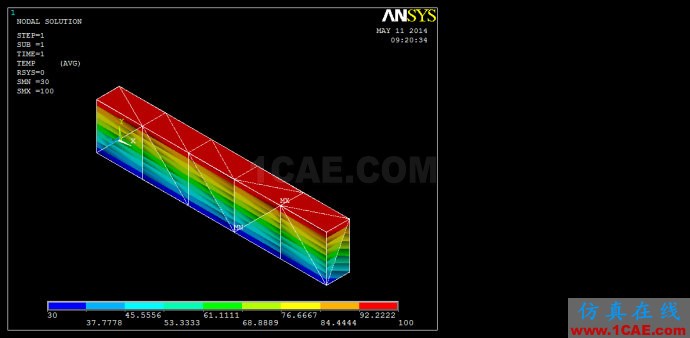

Ansys 計算溫度場分布:
單純穩態熱學設置比較簡單,常用邊界類型有四種:
1. 溫度DOF約束
2. 熱流(通過的熱流率,不同溫度區域之間的熱交換)
3. 對流(平面和周圍流體的熱交換)
4. 體熱(單位體積的熱量熱流率)
開放分享：優質有限元技術文章,助你自學成才
