搜索高斯光源加載（ANSYS與WB協同仿真）
2017-02-22 by:CAE仿真在線 來源:互聯網
本實例介紹在一個方板上加載熱載荷,其數值符合高斯分布函數。
高斯分布簡單介紹:

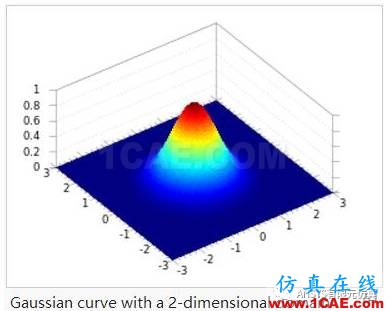

二維高斯分布表達式和函數曲線如下。
A是幅值,x。y。是中心點坐標,σx σy是方差,圖示如下,A = 1, xo = 0, yo = 0, σx = σy = 1
學過概率論與數理統計的同學對這些都回憶起了伐~?

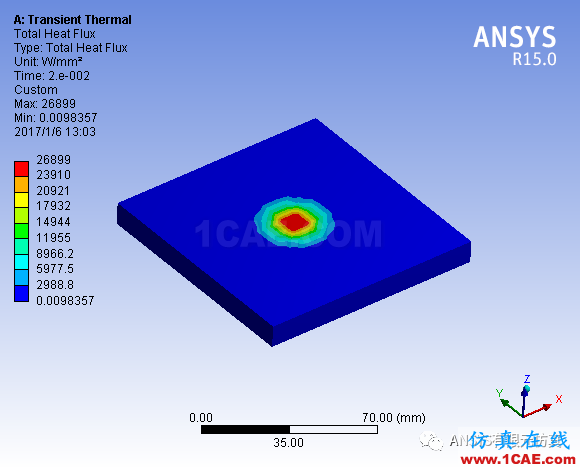

下面直接查看加載后的效果
是不是很神奇啊?
下面奉上操作步驟和視頻教程↓
大致步驟是:在SW中建模導入到WB中,然后啟動ANSYS經典界面,用函數編輯器編輯高斯函數,然后保存函數。復制log文件中函數編輯的命令流,然后在WB中添加commands 粘貼之前復制的函數編輯命令流語句,最后再添加一條載荷加載語句。
SF,A,HFLUX,%H3%(其中SF為面加載命令,A指節點集名稱(在WB中用create named selection命令生成),HFLUX指加載類型為熱流密度,%H3%指加載的函數表達式存放文件名為H3)
注意:
commands命令添加到workbench之后,仔細閱讀commands命令如下兩行,清楚當前的單位制,任何需要單位的數據(如質量)被認為是處于一致的求解器單位制系統中。
! Active UNIT system in Workbench when this object was created: Metric (mm, kg, N, s, mV, mA)
! NOTE: Any data that requires units (such as mass) is assumed to be in the consistent solver unit system.
