Ansys Workbench實用小技巧

2017-02-13  by:CAE仿真在線  來源:互聯網

1. 多物理場耦合

使用Ansys Workbench 可以很方便地進行多物理場耦合,通過直接連線,共用材料參數,幾何模型,相互傳遞計算求解結果。

2.網格節點移動

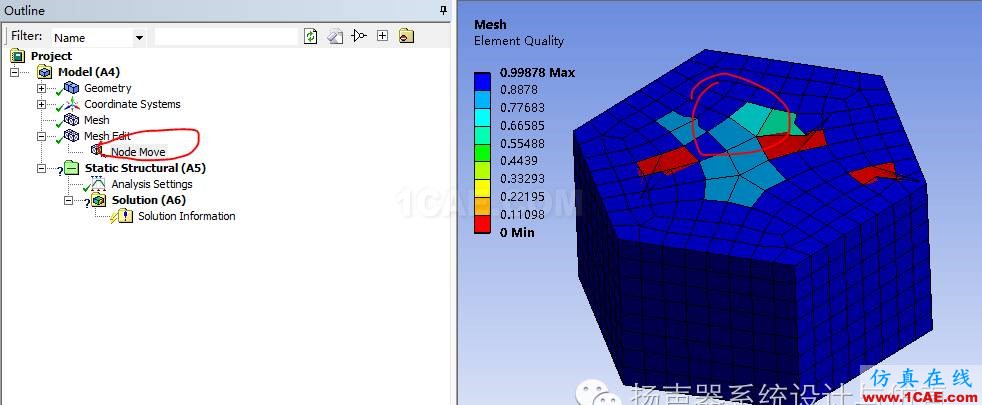

Ansys收購了一家專門做網格處理的公司。新版增加了網格節點移動的功能,可以更方便地手動編輯網格。

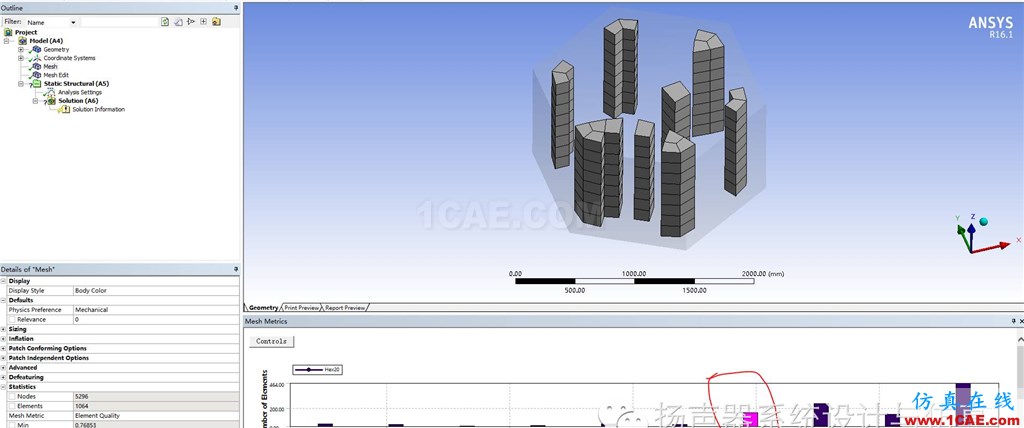

3. 不同質量的網格查看

直接點選需要查看的網格質量區域。可以很方便地查看網格質量低在哪,網格質量高的標準和形狀是怎樣的。

可以聯合查看之前發送的那篇關于網格的文章

4.Beta選項

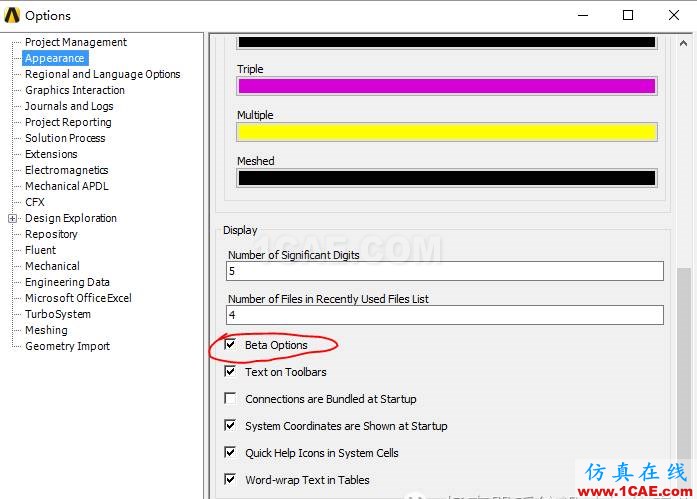

在ansys選項中,Appearance,勾選Beta Options。可以打開很多測試版功能。具體變化請自行探索。

5.求解器日志

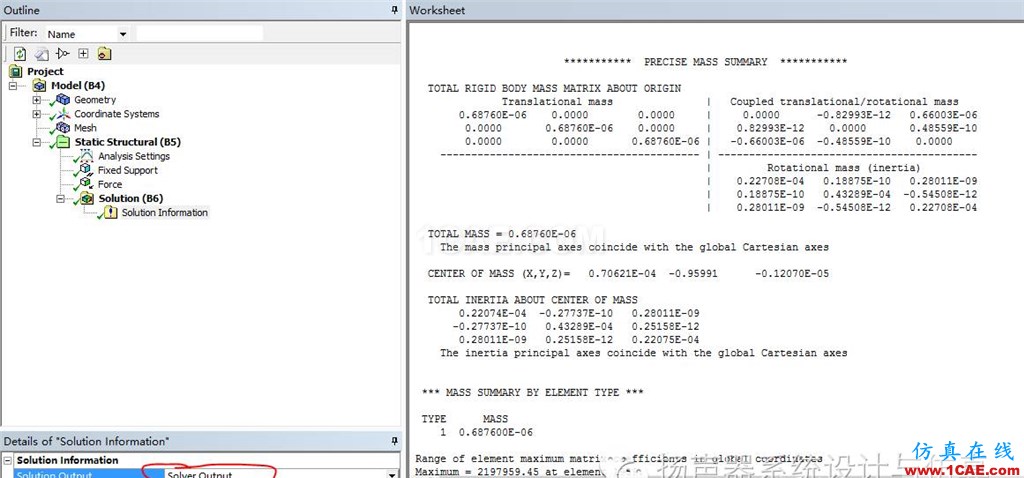

能實時查看求解器的日志。如果有求解error或者warning之類的,也可以通過查看求解器日志來推斷問題點在哪(Debug)。這也是通向高手的必由之路。

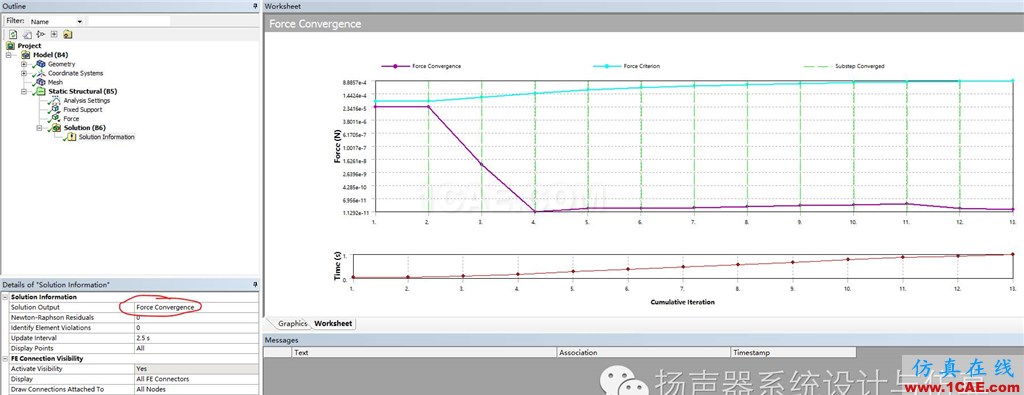

6.收斂圖

請結合之前的一篇文章來學習。那篇文章用的是Comsol,不過原理是一樣的。

【有限元】案例講解結構非線性仿真不收斂解決技巧

7.使用2d仿真

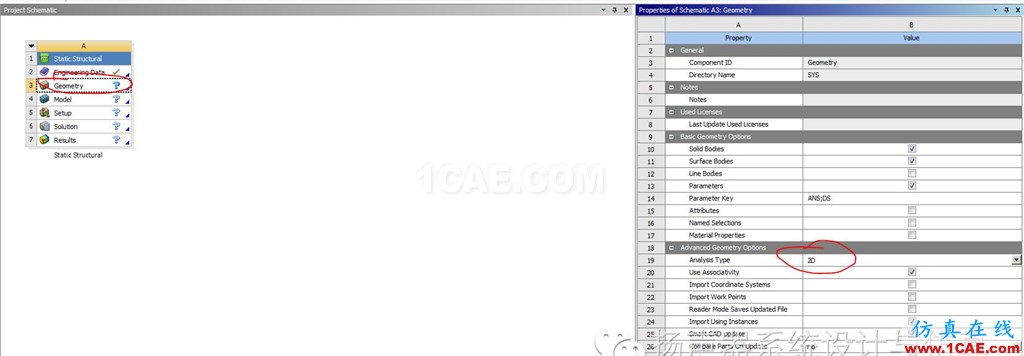

Ansys workchen默認采用3d進行仿真。如果需要用2d來簡化計算,可以參考下圖來進行設置。
