ANSYS Workbench在建模方面優勢明顯,但經典界面的命令流對于建立大規模的有限元模型也有其巨大的優勢。下面拋磚引玉,以一個簡單例子介紹在Workbench中如何使用命令流。

一懸臂梁,長1米,截面尺寸為100mm*100mm,左端固定,頂面上施加分布力,載荷從1MPa,2MPa,3MPa漸漸增加,求結構的最大位移。

【求解過程】

1 打開ANSYS WORKBENCH

2 創建結構靜力學分析系統

3 創建幾何體

雙擊geometry單元格,進入DM,選擇mm單位。

創建長方體。

其尺寸設置是

退出DM.

4 劃分網格

雙擊MODEL,進入到MECHANICAL中,按照默認方式劃分網格。

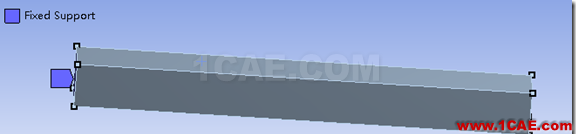

5 固定左端面

6 添加APDL命令以分步加載

下面使用APDL命令進行分步加載。

由于該命令最后要傳遞到經典界面中計算,而經典界面沒有單位。為保持統一性,都用毫米單位。

(1)設置單位

(2)創建命名集。

由于在命令中要引用頂面這個面,為了能夠正確引用,先需要給它一個名稱,這需要使用命名集來完成。

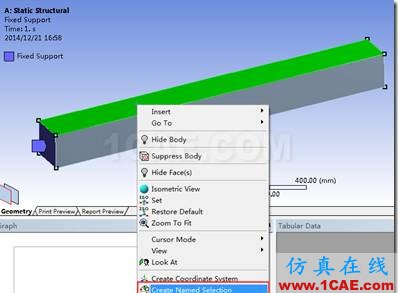

選擇上述頂面,創建命名集。在彈出的對話框中設置名字:topface

則樹形大綱中出現了該命名集。

有了命名集,在后面就可以使用該名字了。

(3)插入APDL命令。

在數形大綱中先選擇A5,再從工具欄中選擇命令按鈕

則圖形窗口變成了一個文本編輯器,此處可以輸入命令。

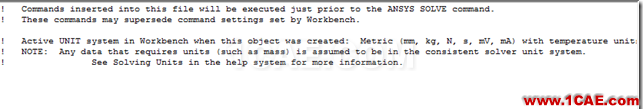

該文本窗口內說了很多話,主要內容包含兩點:

第一,這些命令會在SOLVE命令剛執行前執行。

第二,注意這里用的單位是mm.

現在我們向該文本窗口輸入下列命令。

這段ADPL命令流的含義是:

首先退出前面的某個處理器(finish)

然后進入到求解器中(/solve),在1,2,3,個時間步,依次在頂面上施加1,2,3mpa的載荷(sf),并將該載荷步寫入到載荷步文件中(lswrite),然后先后求解這三個載荷步(lssolve)。

最后退出求解器(finish)

在上述命令流中,對于頂面加載時,用到了前面定義的命名集的名字。

意味著要對頂面加載。

7 求解并查看結果

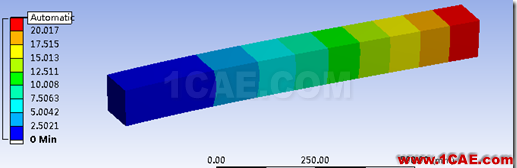

變形結果

可見,最大變形已經達到22mm,這已經是大變形了。

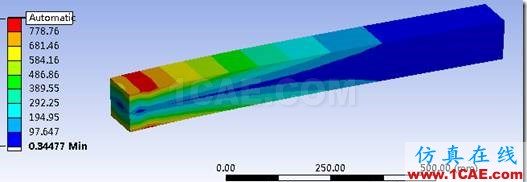

應力結果

最大應力達到近900Mpa,顯然,這個應力較大,超過了一般鋼材所能夠承受的限度。如果這是一個實際問題的話,那么需要進一步考慮材料非線性和幾何非線性進行分析。
