做為軟件的使用者,應該熟悉軟件計算結果項的含義與工程應用方法。本期文章將給大家簡要介紹一下結構有限元計算后處理各項的含義,如圖1給出了結構有限元計算后處理的菜單。

ANSYS Workbench結構有限元后處理各項含義ansys圖片1

圖1結構有限元計算后處理菜單

如圖2給出了應力工具,應力工具(Stress Tool)選項主要作用是用來評估連續介質模型的強度,軟件提供了四種應力工具。

最大等效應力工具(Max Equivalent Stress),主要用來評估韌性金屬材料的強度,該理論認為計算得到的最大等效應力大于材料的限制應力,則認為材料已經不安全了。最大剪切應力工具(Max Shear Stress),主要用來評估韌性金屬材料的強度,該理論認為計算得到的最大剪切應力大于材料的限制應力,則認為材料已經不安全了。

ANSYS Workbench結構有限元后處理各項含義ansys圖片2

圖2應力工具

摩爾庫倫應力工具(Mohr-Coulomb Stress),主要用來評估脆性材料的強度,它綜合考慮第一主應力和第三主應力的影響;最大拉應力工具(Max Tensile Stress),主要用來評估脆性材料強度,它認為材料的第一主應力超過材料的限制應力時,則認為材料已經失效。

ANSYS Workbench結構有限元后處理各項含義ansys圖片3

圖3變形

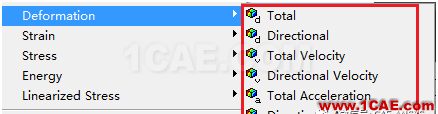

圖3給出了變形查看選項,變形量可用于評估結構的剛度。用戶可查看的變形選項有,總體變形(Total);變形分量(Directional);總體速度(Total Velocity);速度分量(Directional Velocity);總體加速度(Total Acceleration);加速度分量(Directional Acceleration)。

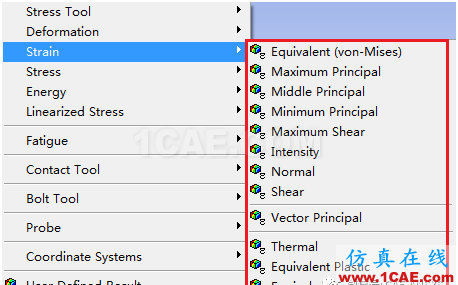

圖4給了應變查看選項,用戶可以查看如下選項,等效彈性應變(Equivalent(von-Mises)),最大主應變,也成為第一主應變(Maximum Principal),中間主應變,也稱為第二主應變(Middle Principal);最小主應變,也稱為第三主應變(Minmum Principal);應變強度(Intensity);正應變(Normal);剪切應變(Shear);主應變矢量(Vector Principal);熱應變(Thermal);等效塑性應變(Equivalent Plastic);等效總應變(Equivalent Total)。

ANSYS Workbench結構有限元后處理各項含義ansys圖片4

圖4應變選項

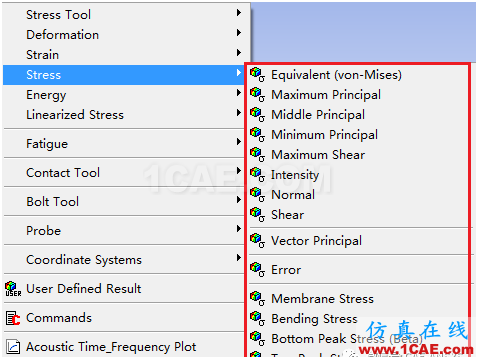

如圖5所示給出了應力查看選項,用戶可以查看如下選項,等效應力(Equivalent(von-Mises));最大主應力(Maximum Principal),即第一主應力,中間主應力(Middle Principal),即第二主應力;最小主應力(Minimum Principal),即第三主應力;最大剪切應力(Maximum Shear);應力強度(Intensity);三個方向的正應力(Normal);三個方向剪切應力(Shear);主應力矢量(Vector Principal);應力誤差(Error);薄膜應力(Membrane Stress);彎曲應力(Bending Stress);底部峰值應力(Bottom Peak Stress);頂部峰值應力(Top Peak Stress),以上給大家簡單介紹了各個選項的基本含義,對于每個應力選項的深入講解請大家繼續關注后面的文章。
