搜索【經典】汽車整車行業常用的CAE仿真分析軟件
2017-03-09 by:CAE仿真在線 來源:互聯網
根據CIMdata對過去5年仿真分析(CAE)市場的統計數據,按營收排名前5的CAE軟件供應商依次是ANSYS、MathWorks、Dassault Systemes、Simenens PLM和Altair。
除這些廠商提供的各種CAE軟件外,按照軟服之家2016年10月對CAE軟件行業的調查分析,全球面向不同專業領域的CAE軟件有超過500款。在如此浩如煙海的CAE軟件中,企業如何找到適合于自身業務和價值需要的軟件,是一件需要企業用戶和軟件供應商投入大量精力的事情。
軟服之家以制造業中具有代表性的汽車整車行業為例,分析汽車整車開發流程中常用到的典型CAE軟件,為您的軟件選型和應用提供一定的參考。
-

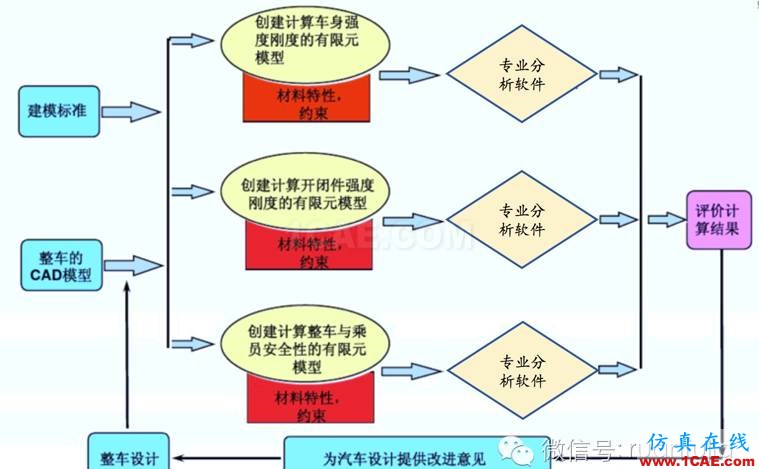

CAE軟件在整車開發中的應用
- 汽車廠商應用CAE軟件于整車的開發流程各階段:
-
概念階段:建立汽車的設計目標;
-
工程化階段:滿足整車開發中的設計目標;
-
驗證階段:驗證整車開發階段的性能并找出設計不足之處,驗證設計和產品的改進。
2. CAE軟件在汽車整車開發的各階段的典型應用場景
-
分析前后處理;
-
專業分析:
-
流體分析;
-
動力學分析;
-
NVH分析;
-
耐久性分析;
-
汽車防撞性與乘員安全性分析;
-
優化分析。
3. CAE仿真軟件在整車開發各領域應用情況匯總:
| 工作項 | 典型軟件 | 供應商 | 案例及說明 |
| 前后處理 | HyperMesh | Altair | 在北美市場和中國市場應用廣泛。中國市場90%以上的主機廠使用 |
| ANSA | BETA | 歐洲市場應用廣泛 | |
| VPG | ETA | 汽車專用前處理 | |
|
|
|||
| 流體分析 | Fluent | ANSYS | 通用、福特、戴姆勒克萊斯勒、豐田、本田、日產、法拉利、標致等 |
| Star-CD | Siemens PLM | 通用、福特、戴姆勒克萊斯勒、豐田、本田、日產、寶馬、大眾、保時捷等 | |
| Acusolve | Altair | 相對較為小眾,福特 | |
| Star-CCM+ | Siemens PLM | 長安汽車 | |
|
|
|||
| 多體動力學 | MSC.Adams | MSC | 低頻范圍內優勢明顯,福特、豐田、通用、戴姆勒克萊斯勒、本田、日產等 |
| Simpack | 達索系統 | 高頻范圍內應用逐漸增多,寶馬、戴姆勒、本田、捷豹路虎、MAN、維斯塔斯等 | |
| Motionsolve | Altair | 較為小眾,Ashok Leyland(印度)、 | |
|
|
|||
| 碰撞安全 | Ls-Dyna | ETA | 幾乎已成為整車廠的標配 |
| Abaqus | 達索系統 | 寶馬 | |
| Radioss | Altair | 較為小眾,福特 | |
|
|
|||
| 結構耐久性 | MSC.Nastran | MSC | 主流應用軟件,通用、福特、BMW、菲亞特等 |
| OptiStruct | Altair | 兼容MSC.Nastran的關鍵字 | |
| Abaqus | 達索系統 | 結構非線性方面具有明顯優勢 | |
| MSC.Fatigue | MSC |
|
|
| nCode | nCode International | 能力與MSC.Fatigue幾乎相當 | |
|
|
|||
| NVH | MSC.Nastran | MSC | 用戶較多 |
| OptiStruct | Altair | 與MSC.Nastran功能相當,大模型計算速度有優勢 | |
|
|
|||
| 優化 | Tosca | 達索系統 | 與Altair OptiStruct在結構優化方面功能相當 |
| OptiStruct | Altair |
|
|
| Isight | 達索系統 | DOE多目標優化領域領先 | |
參考知識
CAE軟件在汽車整車開發各階段的應用詳解。
- 概念設計階段,CAE軟件主要應用在以下方面:
-
確定新車的設計目標值;
-
法規、車身靜剛度、整車NVH、整車安全性等目標
-
分析競爭樣車;
-
目標車的典型截面、接頭剛度分析及優化;
-
目標車的白車身靜態剛度與模態分析;
-
前縱梁碰撞分析;
-
門侵入模擬;
-
目標車的車頂壓潰模擬。
- 工程化詳細設計階段,CAE軟件主要應用在以下方面:
-
車身強度與剛度分析及其靈敏度分析:
-
截面分析與接頭剛度分析
-
彎曲剛度和扭轉剛度
-
開閉件的強度與剛度分析:
-
前門、后門、發動機蓋、行李箱蓋、前翼子板等;
-
車身局部強度與剛度分析
-
儀表盤、管柱、前保險桿、后保險桿、座椅、安全帶、膝蓋等;
-
模態分析以及頻率響應分析:
-
模態分析、動剛度分析、傳遞函數分析、聲穴分析、舒適性分析等;
-
安全性分析:
-
前碰、側碰、后碰、車頂壓潰、頭部保護分析、行人保護分析等。
- 實驗驗證階段,CAE軟件主要應用在以下方面:
-
設計車型的CAE的驗證分析:
-
剛度分析;
-
模態分析;
-
前碰撞分析;
-
側碰撞分析;
-
后碰撞分析;
-
行人保護分析。
