【技術篇】應力集中結果的可信性

2017-03-27  by:CAE仿真在線  來源:互聯網

對于任意的幾何模型,網格細分就一定能夠得到真實解嗎?

如果結構中沒有應力集中,答案是肯定的。

如果結構中存在應力集中,則結果未必會收斂。

為了說明這個問題,我們選取一個平面應力例子。它是一個角支座,其圖形及尺寸如下。在角支座上鉆了兩個孔,現在我們固定左上邊的孔,而在右下方孔的第四象限半圓上施加壓力。并通過不斷的加密網格來考慮計算結果的可信性。

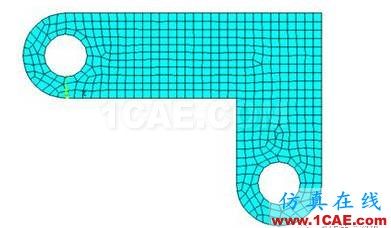

生成的有限元模型如下

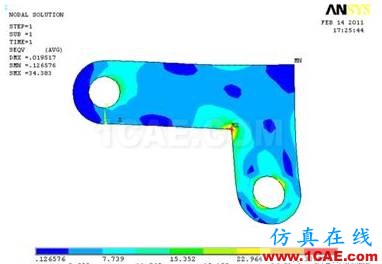

固定左上邊的孔,并對右下方孔施加右下方向的壓力,當單元尺寸取5mm時候,應力云圖如下

可見,此時最大應力發生在拐角處,是34.383MPa

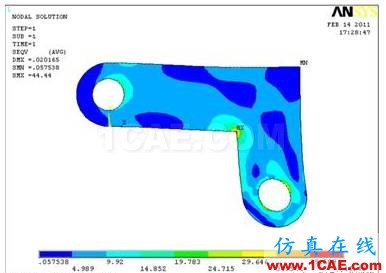

單元尺寸全局細分到3mm,結果如下

最大應力是44.44MPa.

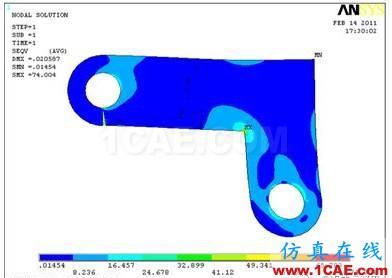

單元尺寸全局細分到1mm,結果如下

最大應力是74.004MPa

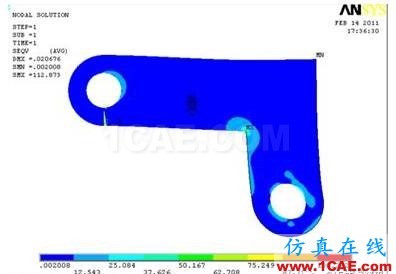

單元尺寸全局細分到0.4mm,結果如下

最大應力是112.873MPa

可見,結果并沒有收斂的趨勢。

如果我們進一步細分網格,會發現數據無限增大,不會收斂。

實際上,理論證明,在該拐角處如果是直角,而沒有倒圓角的話,應力集中系數會趨向無窮大,所以在實踐設計中絕對禁止出現這種直角。

這也意味著,如果我們在有限元分析前進行模型簡化時,絕不可輕易將一些倒角隨便刪除,否則會出現不合理的結果。
