在WORKBENCH中進行蛛網結構的創建

2017-03-15  by:CAE仿真在線  來源:互聯網

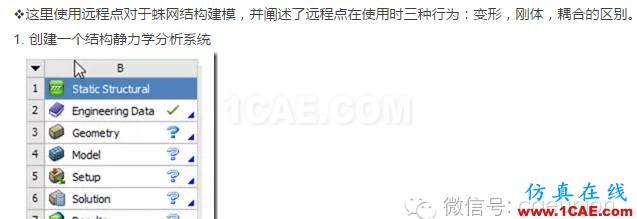

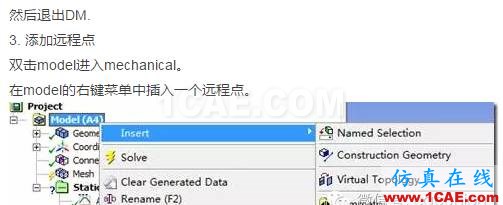

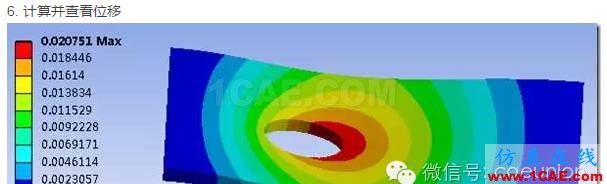

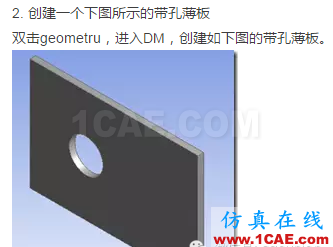

【討論】

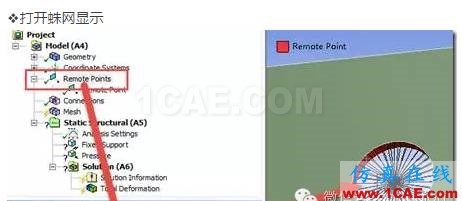

上述蛛網結構是在圓柱面和圓柱面的中心之間建立了連接關系。

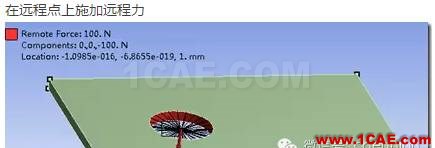

對于deformable而言,施加在圓柱面的中心上的力分配到圓柱面上的各個節點上,然后計算板的變形;

對于rigid而言,它認為整個圓柱面是剛性區域,是不會變形的。

對于couple而言,這里限制了所有的自由度,其含義是圓柱面上所有點的X,Y,Z平移及轉動自由度一致,整體就好像是一個節點一樣。

總之,

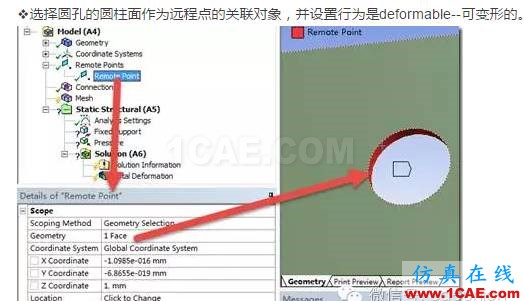

deformable-----圓柱面上各個節點根據受力產生自己的位移。

rigid---圓柱面上各個節點剛性固定在一起,圓柱面作為一個剛體參加板的變形。

couple---按照這里的設置,意味著圓柱面上所有的點就相當于一個節點。

來源:ansysfx
