某斜拉橋ANSYS仿真分析實例

作者:技術鄰|有限元中解人生

單元類型:BEAM4(塔上部 塔下部) SHELL63(橋面) LINK10(背索 主索)

材料屬性:

塔上部 塔下部

MP,EX,,3.4E10 MP,DENS,,2.5E3 MP,PRXY,,0.3

橋面

MP,EX,,3.4E10 MP,DENS,,2.5E3 MP,PRXY,,0.3

背索

MP,EX,,2E11 MP,DENS,,7.85E3 MP,PRXY,,0.3

初始應變 3.978873577E-3

橫截面積 0.007853982

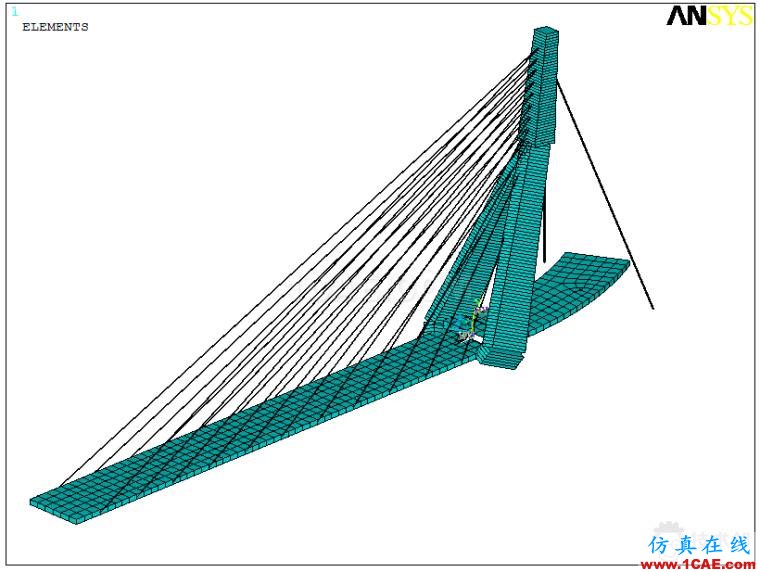

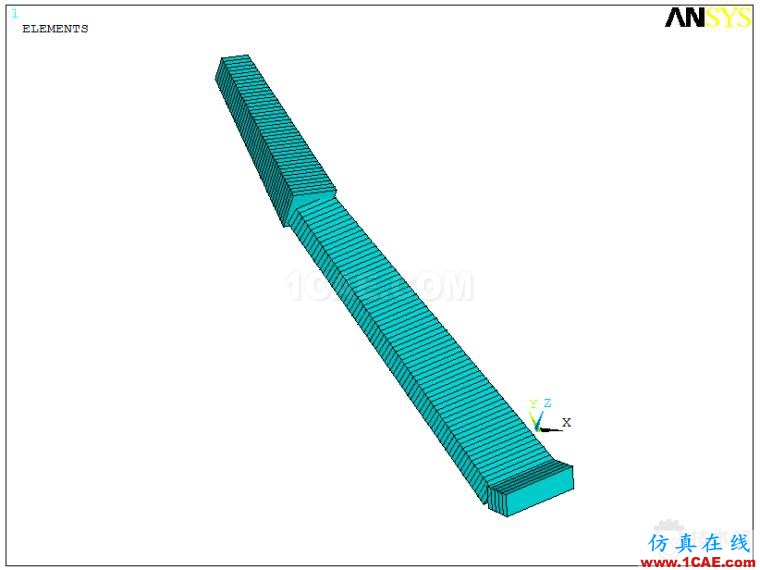

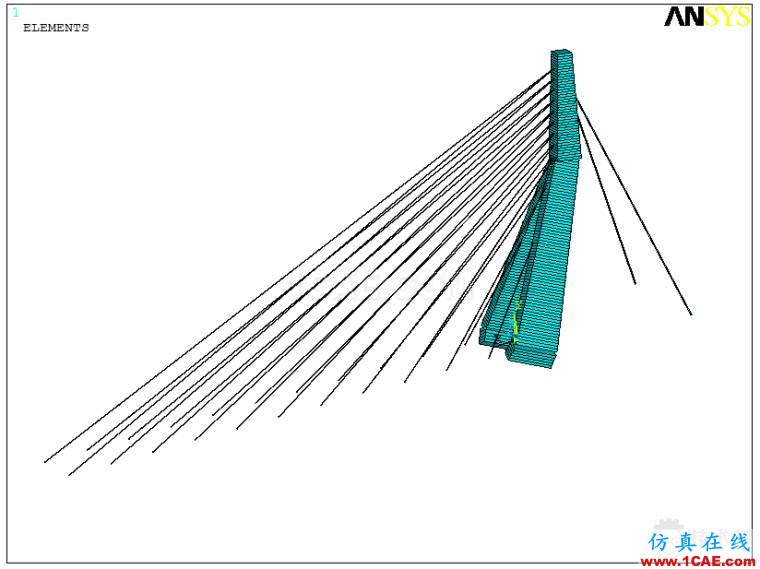

塔上部-BEAM4-1

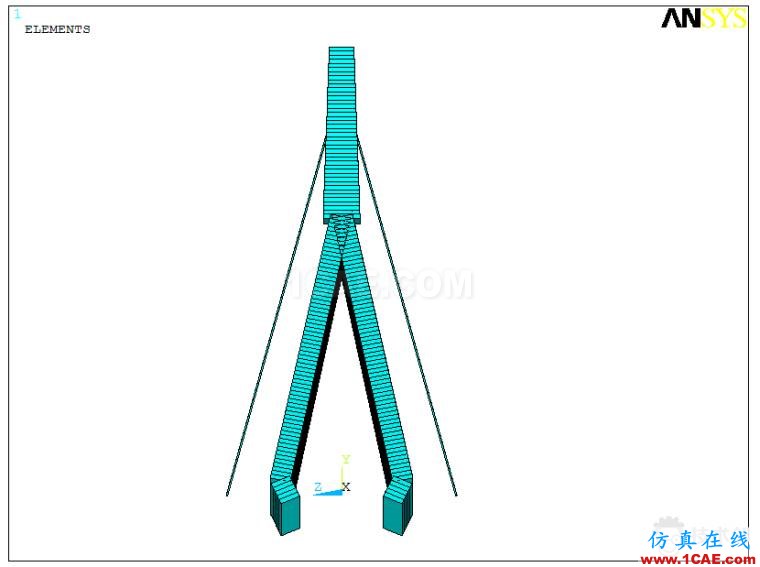

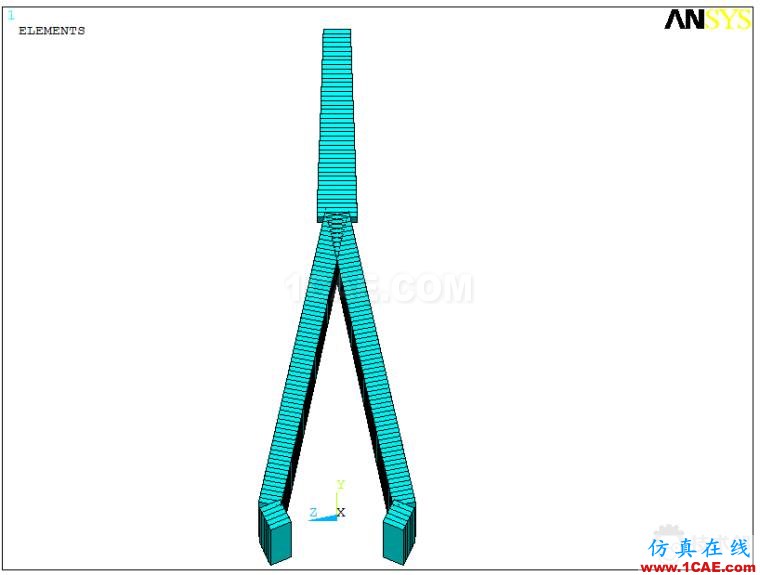

塔下部-BEAM4-2近朝

遠朝

背索

主索

橋面-AREA-4

活載

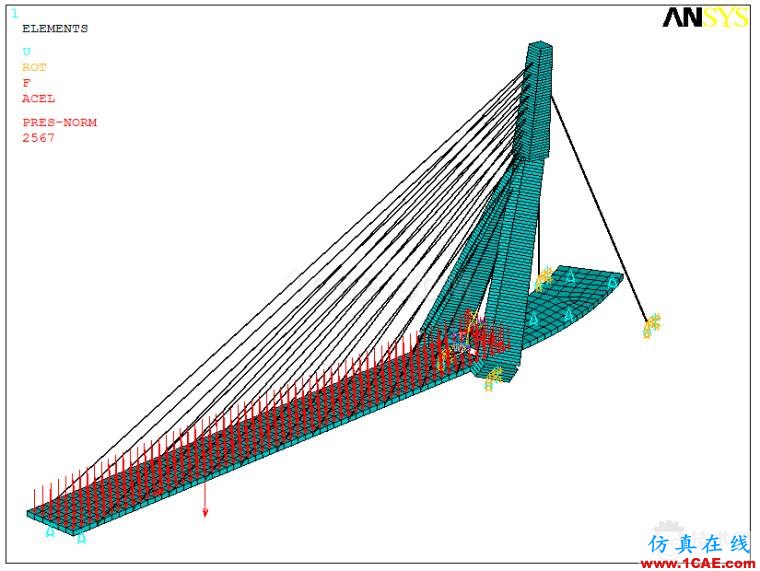

約束&重力加速度及均布壓力

拉索軸力

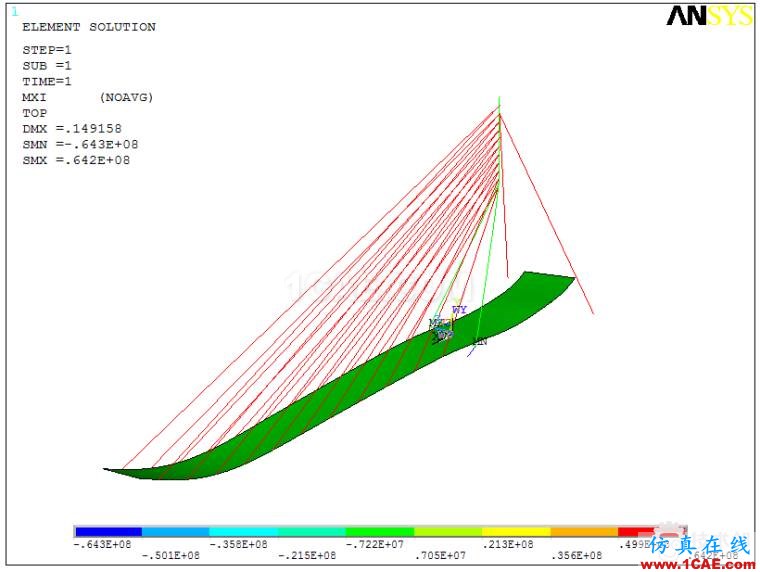

扭矩mx

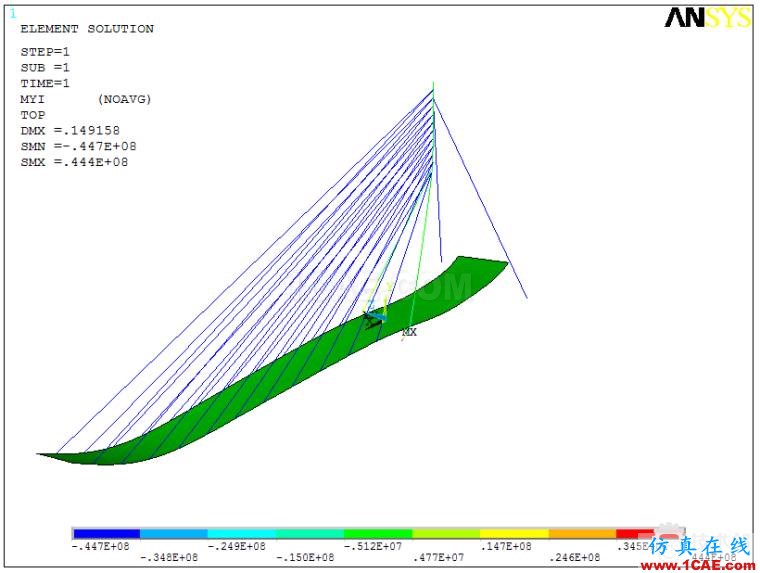

彎矩my

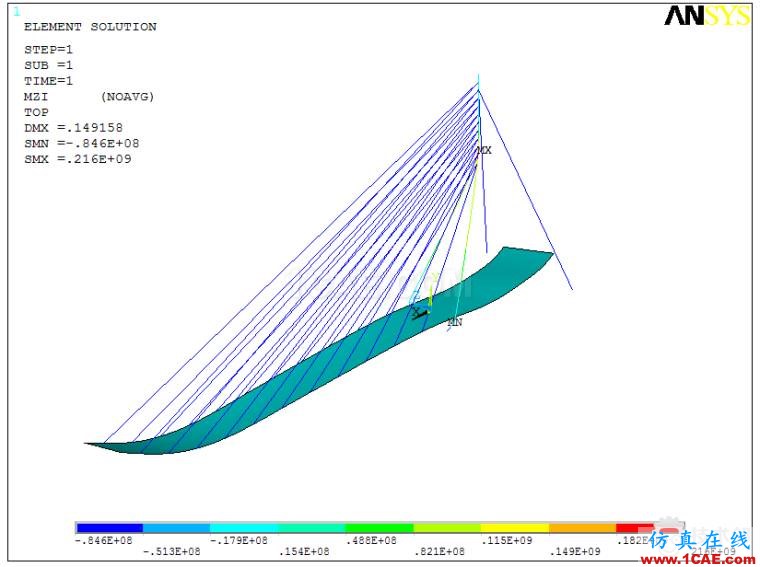

彎矩mz

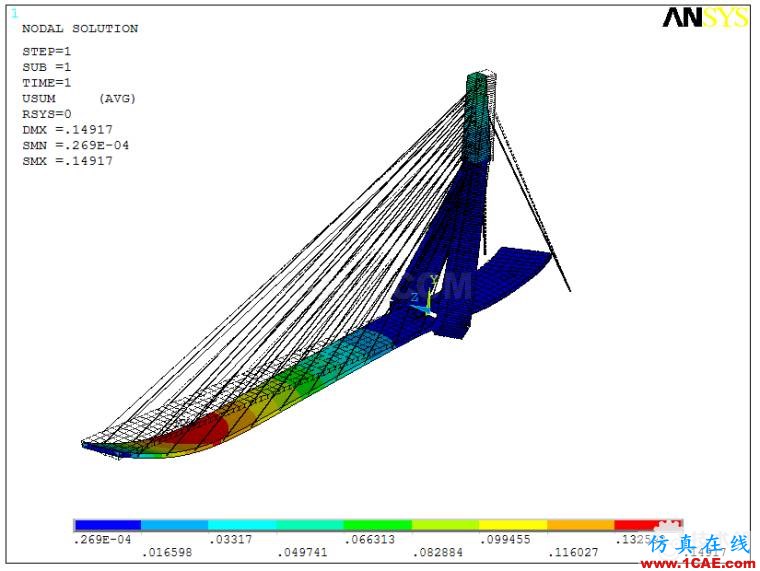

位移云圖

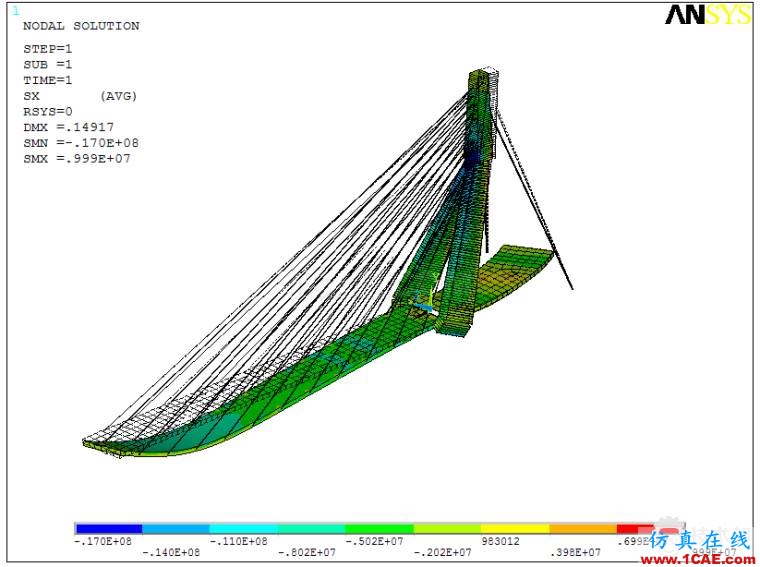

x方向應云圖
