挖掘機機臂的疲勞壽命計算

2017-05-08  by:CAE仿真在線  來源:互聯網

1.問題的描述

如圖1給出了挖掘機機臂的三維模型,該模型由機臂和支撐銷軸組成。

圖1 挖掘機機臂的三維模型

2.模型的材料

機臂的材料為結構鋼,銷軸和機臂孔之間的摩擦系數為0.3。

3.邊界條件(工況)

如圖2所示給出了挖掘機機臂的載荷示意圖,F1=6E5N,erfa=15度,F2=5E5N,beita=10度,完全固定約束銷軸的外側面。

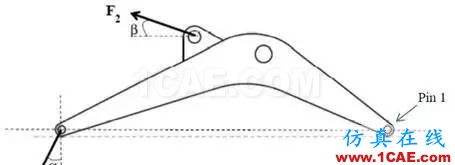

圖2 挖掘機機臂的載荷工況

4.計算結果

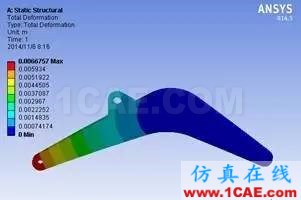

圖3 挖掘機機臂的總體變形云圖

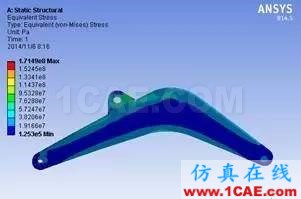

圖4 挖掘機機臂的等效應力云圖

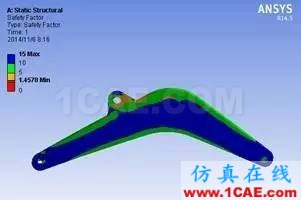

圖5 挖掘機機臂的安全系數云圖

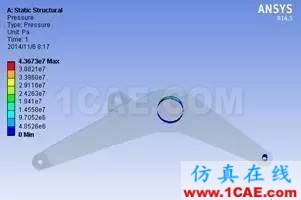

圖6 挖掘機機臂的接觸壓力云圖

圖7 挖掘機機臂的壽命云圖

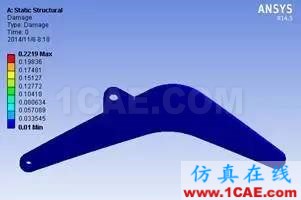

圖8 1E4次循環后的損傷云圖
