命名選擇的應用
在設置接管荷載時,所選的表面數量較少,且選中的表面不方便重復使用到其他荷載中去。可以將其設置為一組命名選擇,即Named Selection,以方便后續的使用。

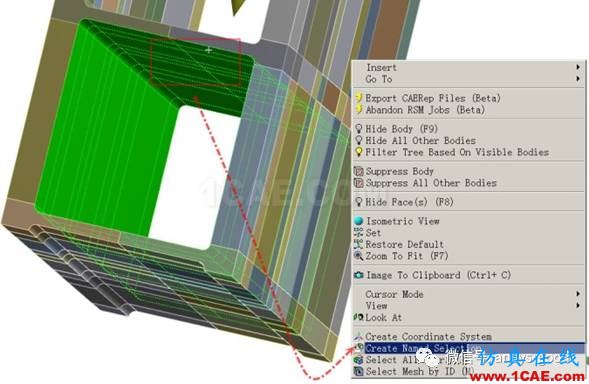

分別選中需要施加壓力內壓力荷載的模型下半部分的內表面,如圖-34所示。右鍵創建命名選擇,如圖-35所示。
圖-34選擇表面
圖-35 創建命名選擇
將這一組表面共同命名成一個非中文名稱,如圖中的1,確認。如圖-36所示。用同樣方法選擇模型上半部分的內表面并創建命名選擇。如圖-37所示。

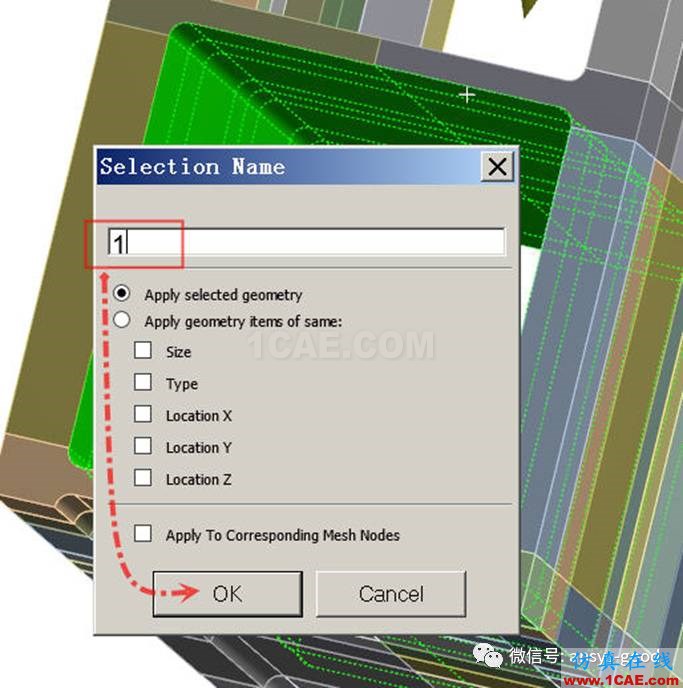

圖-36 命名

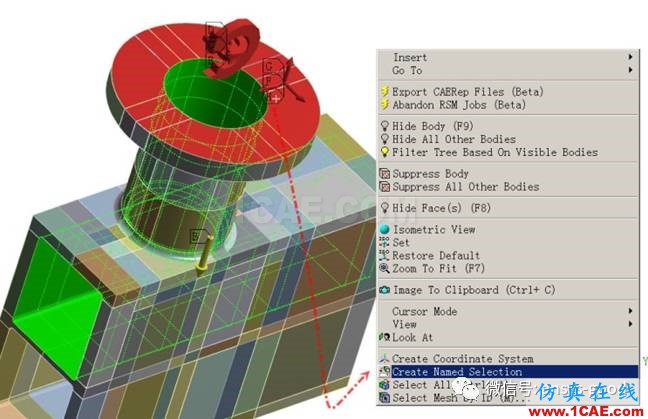

圖-37 創建命名選擇

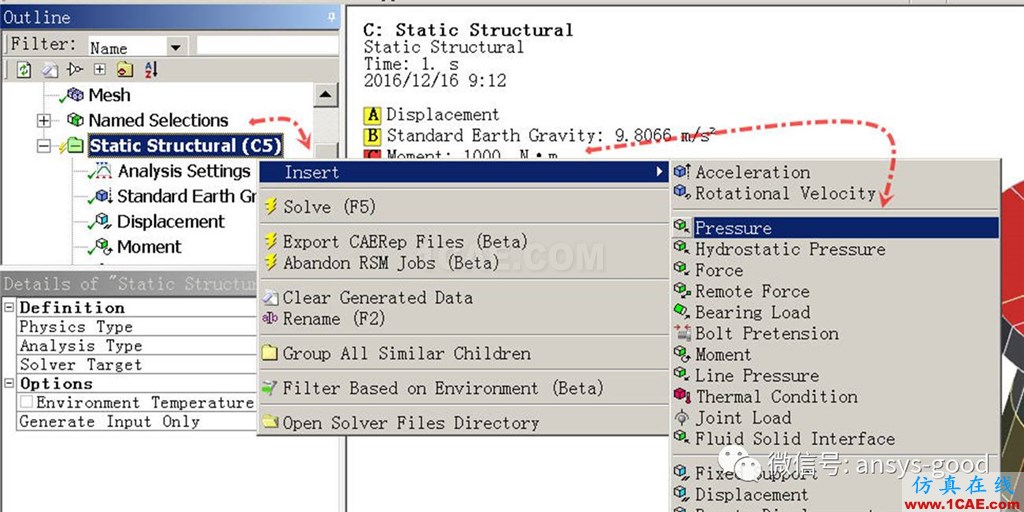

將其命名為2,并確認,如圖-38所示。右鍵創建壓力荷載,如圖-39所示。

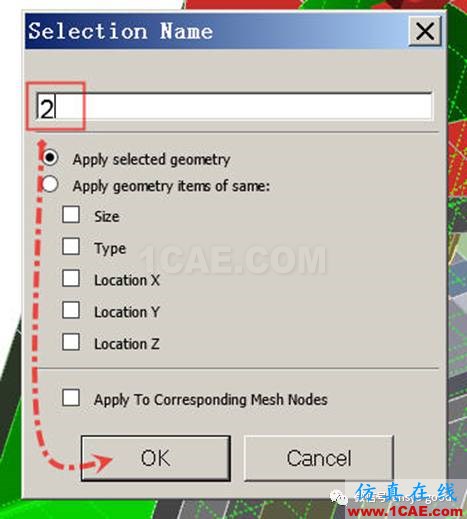

圖-38 命名
圖-39 施加壓力荷載

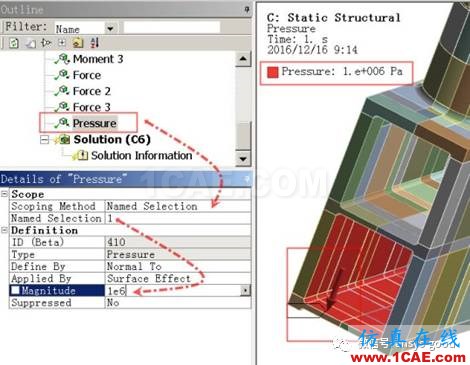

添加了一個壓力荷載后,在左下角詳細信息中默認是以模型的點、線、面、體形式加載的。由于之前將需要加載壓力荷載的表面定義成兩組命名選擇,需要將Scoping Method更改為命名選擇的形式,并設置成已有的命名選擇。壓力值為1E6Pa,方向默認是垂直于作用面向外。如圖-40所示。
圖-40 設置壓力荷載
采用復制的方法,右鍵將第一個壓力荷載復制一份,并將命名選擇設置為第二組,如圖-41所示。

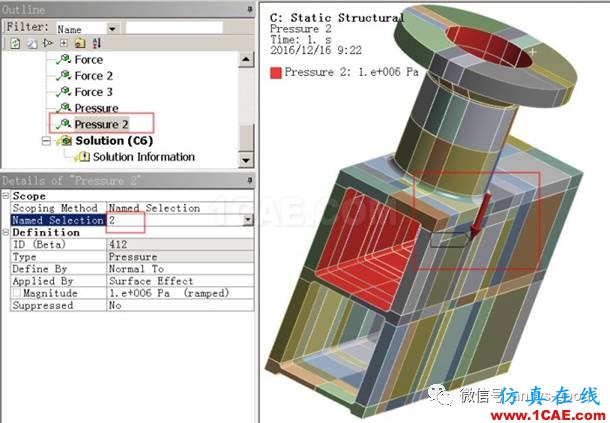

圖-41 復制并更改命名選擇

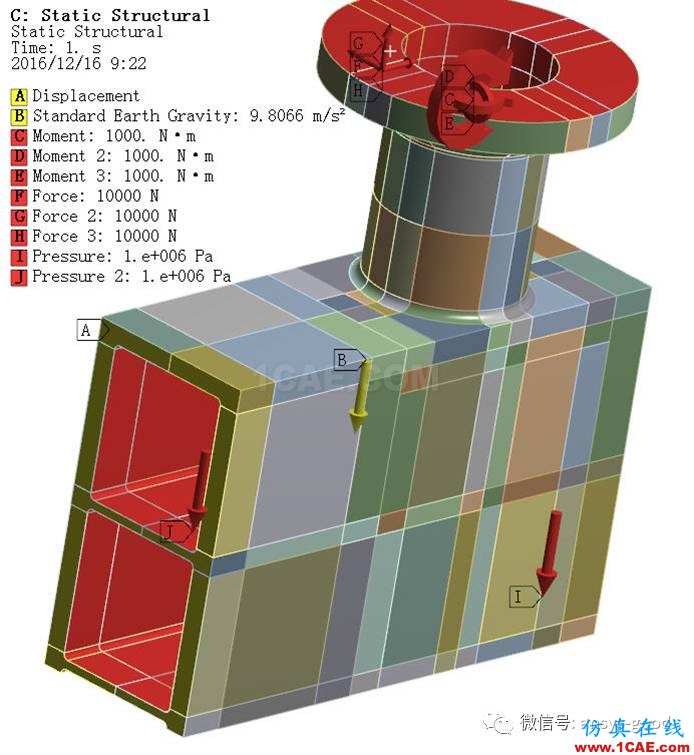

邊界條件與荷載設置完畢。單擊Outline下面Static Structural即可查看已經設置的全部條件。在workbench環境下,默認顯示10個荷載與邊界條件,如果實際設置數量較多,則無法查看。可以在軟件設置中將其增加,最大可顯示50個。但是是否能完整顯示,取決于屏幕縱向分辨率。如圖-42所示。
圖-42 邊界條件與荷載匯總

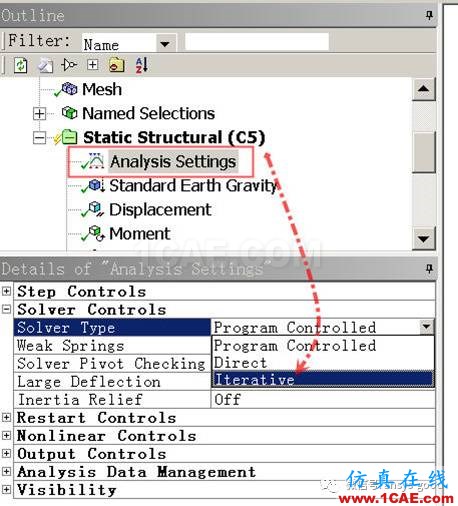

求解器的設置。由于計算規模較大,為了節約內存使用量,將求解器從默認的程序自動調整為迭代求解器。如圖-43所示。
圖-43 求解器設置
提取變形結果和等效應力結果,分別如圖-44和圖-45所示。

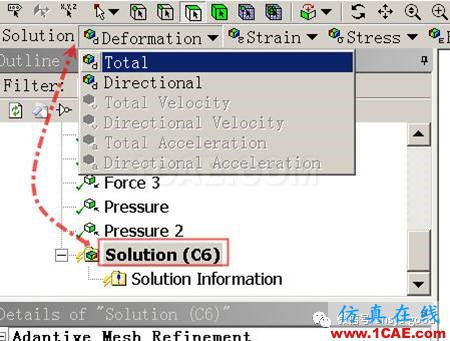

圖-44 提取變形結果

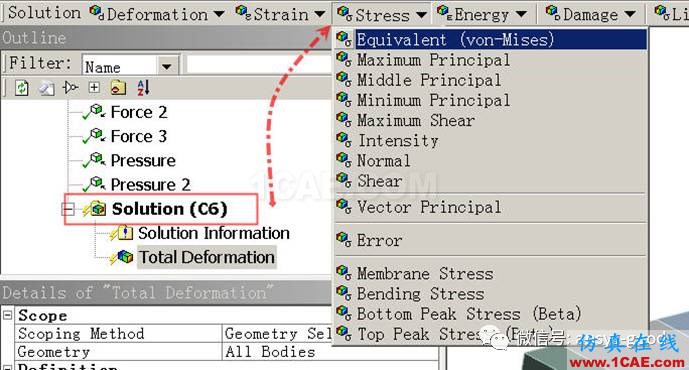

圖-45 提取等效應力結果

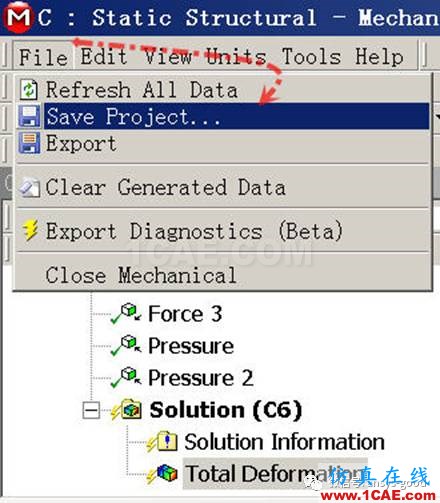

設置完成后,為安全起見,先保存項目文件后進行求解。求解完成無誤后再保存結果。如圖-46和圖-47所示。
圖-46 保存文件

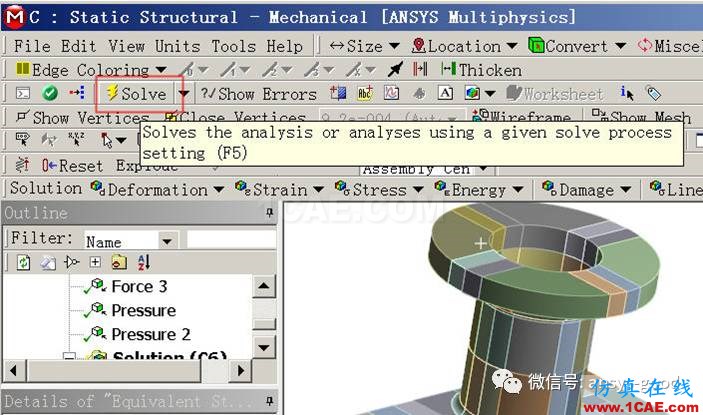

圖-47 求解
6.通過查看計算時間和任務管理器使用率,推測計算機性能瓶頸的方法
求解過程中,同時按住鍵盤上Control+Alt+Dle鍵并進入任務管理器,可查看計算時的內存與CPU使用情況。如圖-48所示。可以看出內存使用率極低,CPU大部分時候負荷不高,短時間出現4核心滿負荷運行情況。

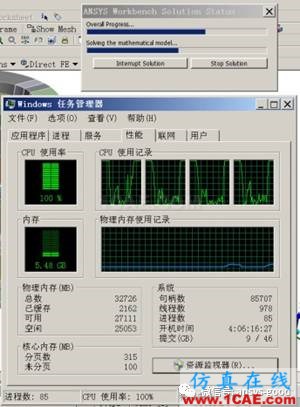

圖-48 計算過程

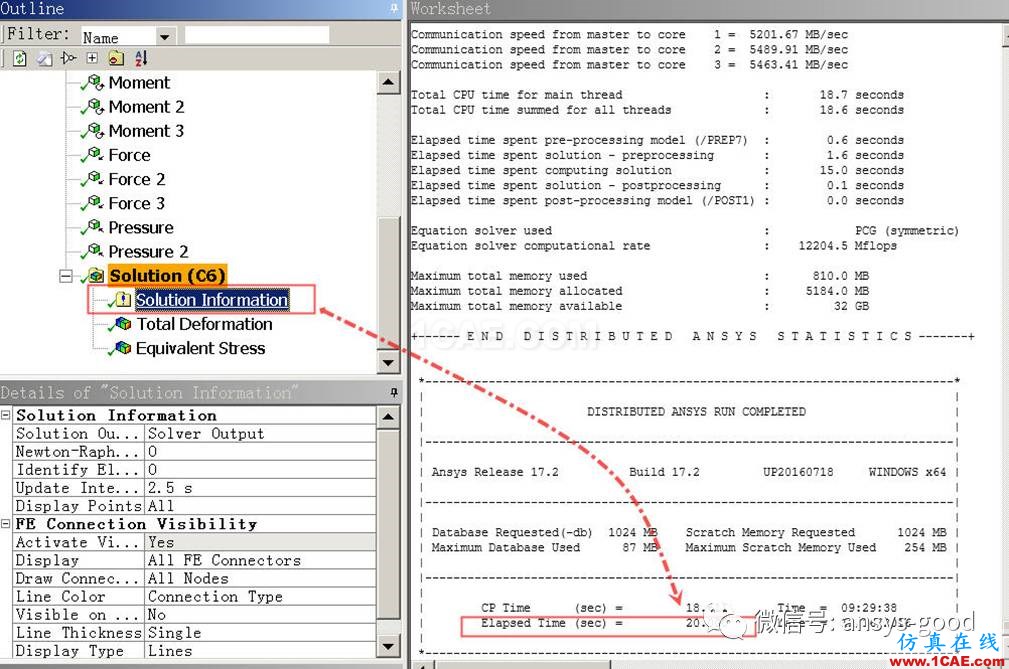

求解完成后,單擊SolutionInformation,在Worksheet的最下方可查看計算時間,如圖-49所示。
圖-49 求解時間
可見本次計算耗時20秒。而CP Time為18.6秒。本計算機CPU核心數量為4個物理核心(由于采用超線程技術虛擬出的核心對有限元分析來說毫無價值,故在主板中提前關閉了該技術,在任務管理器中可見4個核心,否則為8個),則平均每個核心的運行時間為18.6/4=4.65秒。其占了總計算時間20秒的約23%。
還可以看出本次分析中CPU時間所占比例較低,則主要的性能瓶頸不在于CPU性能。通過查看任務管理器可知,內存使用率極低,說明內存容量也不是性能瓶頸。由于分析規模較小,硬盤讀寫不頻繁,故硬盤速度的瓶頸不明顯。
而在求解過程中,只有少量時候CPU可以滿負荷的100%運行,大部分時候只有一個核心滿負荷,說明對于本次計算,性能瓶頸主要出現在ANSYS軟件的并行計算性能上(雖然各種可能的并行設置都已開啟)。

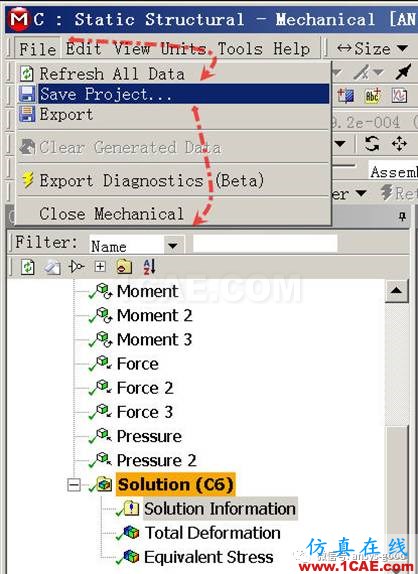

計算結果無誤后,保存項目文件。如圖-50所示。
圖-50 保存文件
