1.動力學問題
在討論隱式與顯式動力學之前,先討論一下動力學問題和靜力學問題。在求解靜力學問題時沒有時間的概念,即使在載荷步控制力有Time這個選項,但是這個Time的含義更多的是載荷步。Time前后的求解過程相互沒有影響。
動力學問題的特點是施加到結構上的外載荷的大小和方向可能隨著時間的變化而發生變化,使結構產生速度和加速度。在用有限元求解靜力學問題時主要是求矩陣方程組的問題,如下所示,只需要考慮結構的剛度矩陣。
當考慮動力響應之后,除了考慮剛度矩陣還需要考慮質量矩陣和阻尼矩陣,分別計入速度和加速度的影響,也即阻尼力和慣性力的作用,因而求解動力學問題的方程可表示為:
[M]表示質量矩陣,[C]表示阻尼矩陣。上式是動力學的基本方程,屬于二階常微分方程。在靜力學與動力學問題中,剛度矩陣是一樣的。
2.質量矩陣與阻尼矩陣
我們知道靜力學問題的總剛度是由單元?jiǎng)偠燃傻玫降?同樣的,總的質量矩陣和阻尼矩陣也是由單元的質量矩陣和阻尼矩陣集成而來,并且集成方式一樣,如下所示,[m]和[c]分別是單元的質量矩陣和阻尼矩陣。
在動態分析中建立單元特性矩陣仍然采用虛位移原理。
簡單推導如下:
在動載荷作用下,對于任一瞬時,單元內產生的虛應變能為:

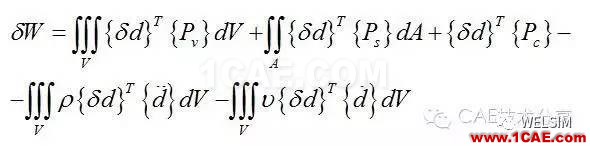

單元除受動載荷外,還有加速度和速度引起的慣性力和阻尼力的作用,外力所做的虛功為:
其中ρ為材料密度,v是線性阻尼系數,式中,{Pv}、{Ps}、{Pc}分別為作用于單元上的動態體力、動態面力和動態集中力;V為單元面積;A為單元面積。
式中:
分別為單元的剛度矩陣、質量矩陣和阻尼矩陣。
這里加個注釋:單元內的任意一點的位移xkvzergvhw是通過節點位移插值得到的。
3.動力學問題的求解
隱私求解和顯式求解這兩個概念相信大家都聽的很多,ANSYS的顯示動力學LS-DYNA和Abaqus Explict 均是采用顯式動力學求解動力問題。
所謂顯式和隱式,是指求解方法的不同,即數學上的出發點不一樣。并不是說顯式只能求動力學問題,隱式只能求靜力學問題,只是求解策略不通。隱式求解和時間無關,采用的是牛頓迭代法(線性問題就直接求解線性代數方程組),因此存在一個迭代收斂問題,不收斂就的不到結果。由于兩者解題的出發點,所以一般來說顯式用于求解和時間相關的動力學問題。隱式用來求解和時間無關的靜力學問題。
顯式求解方法在ANSYS顯式動力學采用的是中心差分法,這個方法在求解溫度場時用的較多。基本思想是把連續的定解區域用有限個離散點構成的網格來代替,這些離散點稱作網格的節點;把連續定解區域上的連續變量的函數用在網格上定義的離散變量函數來近似;把原方程和定解條件中的微商用差商來近似,積分用積分和來近似,于是原微分方程和定解條件就近似地代之以代數方程組,即有限差分方程組,解此方程組就可以得到原問題在離散點上的近似解。然后再利用插值方法便可以從離散解得到定解問題在整個區域上的近似解。
對于中心差分法,如果知道最初的兩個位移,即可一步一步求出之后的位移速度和加速度,從而得到系統的位移速度和加速度時程曲線。
求解動力學問題的另一種方法是Newmark法,采用這種方法求解屬于隱式求解。
本文轉自微信公眾號【CAE技術分享】
