Ansys WORKBENCH基于粘彈性人工邊界的網架結構的摸態分析和地震分析

2017-09-05  by:CAE仿真在線  來源:互聯網

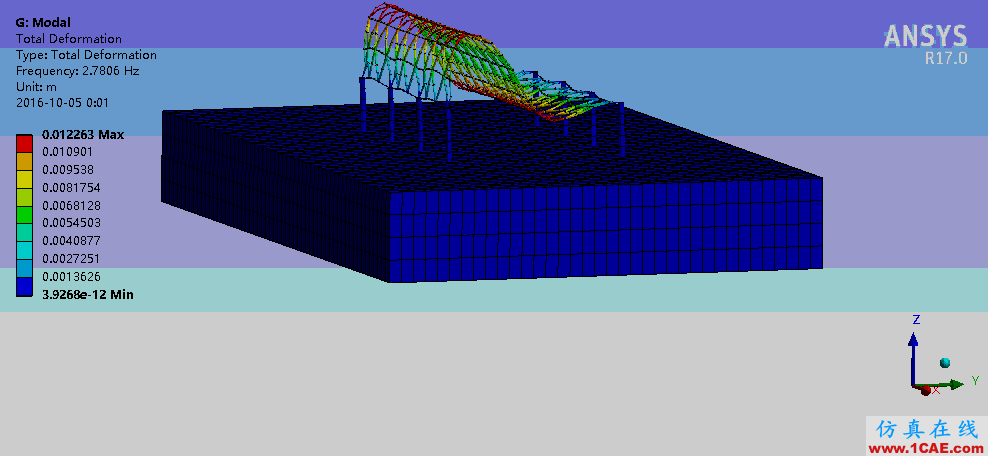

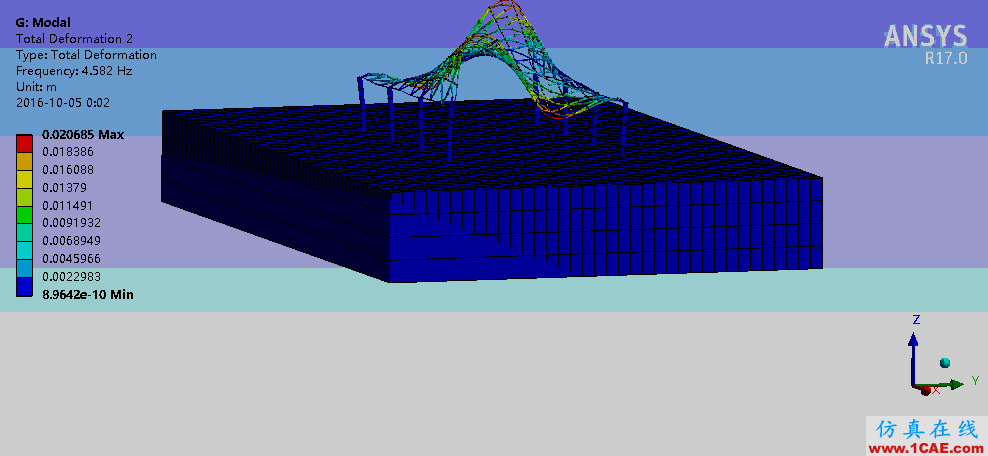

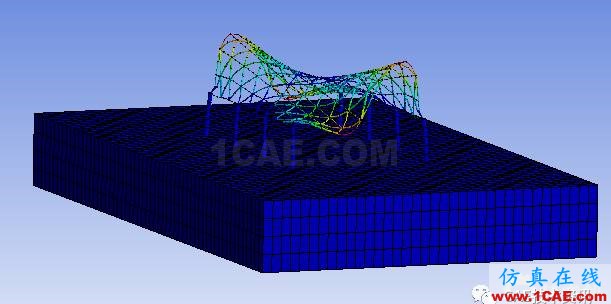

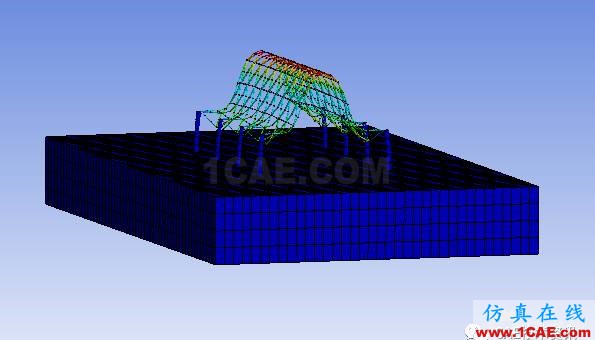

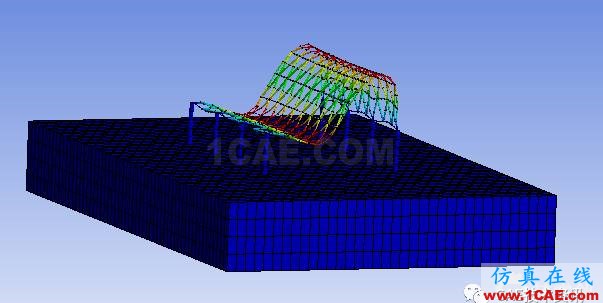

分析類型:基于WORKBENCH的網架結構的摸態分析和地震分析

分析平臺:WORKBENCH17

技術難點:粘彈性人工邊界在WORKBENCH中的實現;WORKBENCH中的梁體單元連接

實現過程:

1、網架,柱采用梁單元188;

2、地基采用solid185

3/在網格邊界上所有結點加法向和切向combin14號單元用以模擬粘彈性人工邊界(有關理論可參考劉晶波老師的相關文章)。combine14單元的兩個結點,其中一個與實體單元相連,另一個結點固定。

技術背景:考慮粘彈性人工邊界的建筑抗震分析。提高分析精度。

工程意義:建筑結構抗震

研究對象:網殼結構

代做業務:地震動力學分析
