技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用概述 —“Geometry”中插入命令

2018-05-14  by:CAE仿真在線  來源:互聯網

? 修改單元類型

? 修改材料屬性

? 修改實參

? 單元坐標系

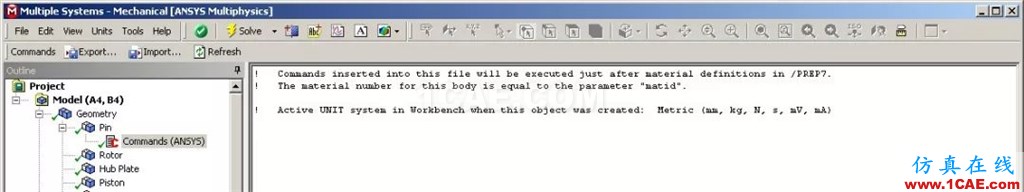

- 當插入命令時,會提示body的材料編號為”matid”,即該body的材料,單元等 ID編號都用”matid”代替。

修改單元類型時:

? ET,MATID,…

? KEYOPT,MATID,…

!ET是ANSYS定義單元類型的命令,編號用MATID代替該body的編號,…代表不同的單元類型。

!KEYOPT是ANSYS定義上述單元關鍵選項的命令,編號用MATID代替,例如定義的平面單元,可用KEYOPT來定義單元的行為是平面應力還是平面應變等等。

設置材料屬性:

? MP,Label,MATID,…

? MPTEMP, SLOC, T1, T2, T3, T4, T5, T6

MPDATA, Label, MAT, SLOC, C1, C2, C3, C4, C5, C6

? TB,BISO,MATID,

!MP是ANSYS定義材料屬性的命令,編號用MATID代替該Body的材料編號,Label代表不同的物理屬性,例如彈性模量、泊松比等等,具體參考ANSYS help。

!MPTEMP與MPDATA一起是ANSYS定義溫度相關的材料屬性的命令,編號用MATID代替該body的材料編號,Label代表不同的物理屬性,T1-T6代表不同的溫度點,C1-C6代表對應溫度點的材料屬性,具體參考ANSYS help。

!TB和TBDATA也是定義材料屬性常用的命令,尤其適用于定義非線性材料和添加材料數據曲線點。具體參考幫助文件。

- 實例1:

? ET,MATID,SOLID226,11

!定義耦合分析單元SOLID226,關鍵選項KEYOPT(1)設為11代表熱-結構耦合單。具體可參考SOLID226的單元介紹。

? ET,MATID,LINK180,,,1, !只承受拉伸載荷

SECTYPE,MATID,LINK

SECDATA,AREA ! AREA輸入link截面面積

!定義LINK單元,其中SECTYPE和SECDATA針對link截面進行設置,同樣適用于殼單元厚度和梁單元截面設置。

- 實例2

!定義線性材料屬性:

? MP,EX,MATID,2E11

? MP,DENS,MATID,7850

- 實例3:

!定義非線性材料屬性:

? MP,EX,MATID,200e3

? MP,NUXY,MATID,0.3

? TB,BISO,MATID,1

? TBDATA,1,300,2e3

? TB,CREEP,MATID,1,3,10

? TBDATA,1,3.125E-14,5,0

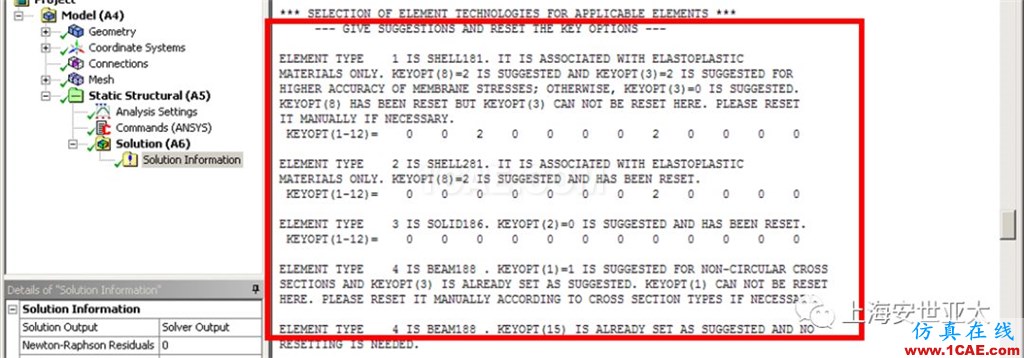

- 可在Solution Information當中查看修改的單元性質。

注:每種單元的關鍵選項和屬性各不相同,修改單元時應通過幫助文件充分了解該單元的詳細介紹,此外,ANSYS Mechanical在插入命令流時,因為軟件本身有默認或者已選擇的單位,所以在定義屬性的數值時,一定要保證單位的統一性!
