ANSYS應用實例——放空洗滌塔錐殼開孔分析

在PTA石化材料裝置中,有一些變徑設備,通常用錐體連接,本設備在錐體上有一個大的開孔,亦采用有限元分析方法進行分析。

在PTA石化材料裝置中,有一些變徑設備,通常用錐體連接,本設備在錐體上有一個大的開孔,亦采用有限元分析方法進行分析。

放空洗滌塔為變徑設備,在錐體上有一個接管,在錐殼上的開孔用不亦用常規的方法計算,從而使用ANSYS有限元分析軟件來進行開孔分析。

我們將與錐體相連的兩段筒體以及錐體的結構建立了有限元模型,約束一端,加上內壓進行應力分析,然后選取兩條路徑進行線性化。

錐體網格劃分圖

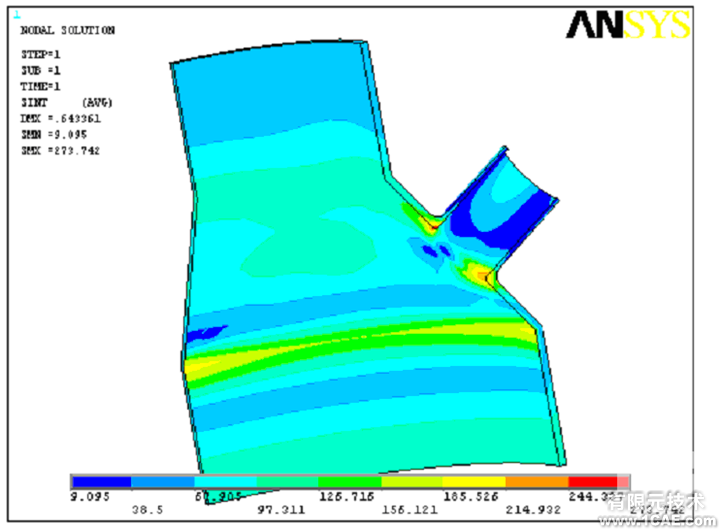

錐體應力強度云圖

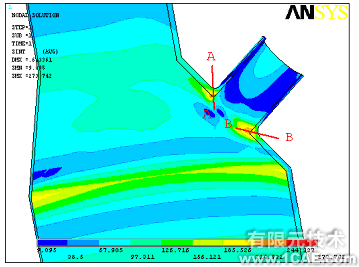

錐體應力線性化路徑示意圖
