ansys workbench中Meshing建立virtual topology的作用

2019-08-15  by:CAE仿真在線  來源:互聯網

當使用第三方格式導入CAD文件時,有時候可能會存在一些不足,比如原先的一個平面被分成了幾個平面,如下圖所示:

此時我們可以利用meshing 中的virtual topology 功能修復此問題 :

1. 目錄樹geometry右擊插入virtual topology

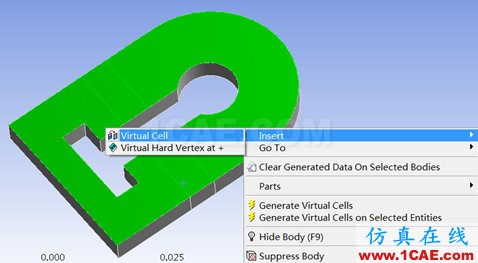

2. 此時進入圖形窗口后可以選擇需要合并的面單獨建立virtual cells,這個需要對每個面單獨設置。

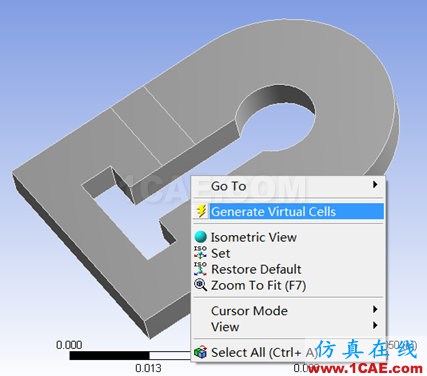

   或者可以直接自動識別生成

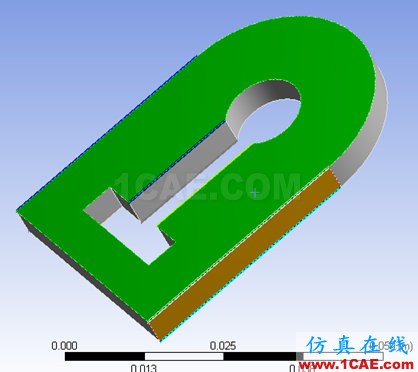

   完成后可以看到原先的6個小平面合并成了一個大平面。


















   此時我們可以對其使用sweep方法劃分網格,由于sweep功能只能選擇一個source,所以這一步處理是必須的。

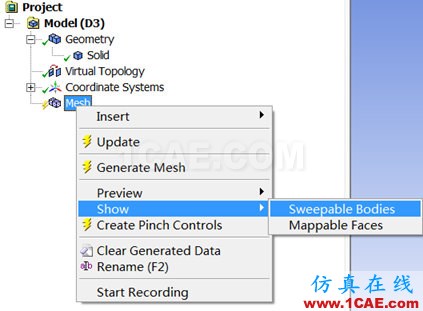

   在目錄樹mesh上右擊鼠標可以顯示模型中可創建掃掠網格的塊。

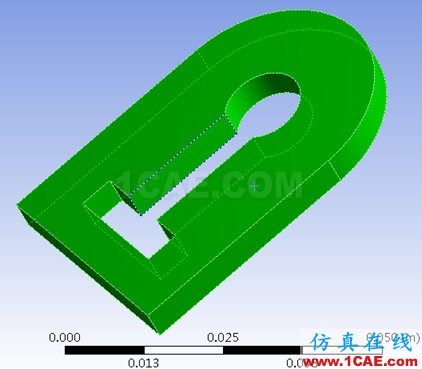

   顯示所有的塊都是可以創建的。

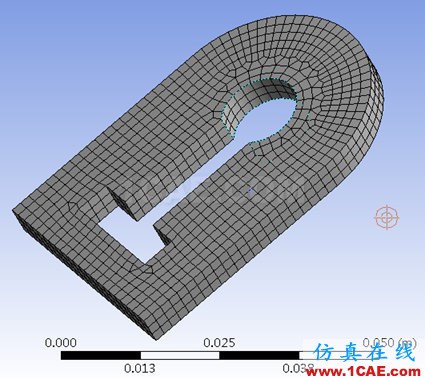

   最終效果:
