最近剛好測試屏蔽效能,想到之前學的混響室的東西。所以就它了,分享一下!

匡老師,謝謝您的建議和鼓勵,內心好激動!

******************************************************************

客戶都要求器件或者設備測試EMC(具體測試項目可以看前面的篇幅),其中就有EMI。

評價的方式很多種,不一一列舉,今天主要分享混響室測試電纜,連接器等無源微波器件的屏蔽效能測試,稱為屏蔽衰減(Screening Attenuation),測試環境稱為混響室(Reverberation Chamber)。

造價:

建一個混響室測試環境造價在400W RMB左右, 屏蔽室200W RMB左右,設備200W RMB左右。所以一般的公司可沒有那么多錢去造這個東西。

測試廠家:

據可靠消息稱國內No.1的公司和一家軍工企業有,僅此兩家。國外有第三方測試這個,價格真心不便宜,據說1W+美元以上。

EMC的設備:

最多的RS的,其次安立。

被測的對象:

連接器,電纜,功分器等無源微波器件。

標準:

IEC 61726

測試系統:

如圖1所示。

【EMC】屏蔽效能測試之混響室【轉發】ansysem技術圖片1 圖1

1. 混響室(ReverberationChamber)

測試頻率范圍跟腔體的尺寸有關,大小決定測試最低頻率。長寬高都是仿真設計好的。材料主要是反射比較大金屬,比如鋼。

2,模式攪拌器(Mode Stirrer)

腔體都是高反射的金屬,反射信號在里面可能會形成多個模式出現,會存在強弱的差異,導致不同位置測試結果不同。所以攪拌器的目的就是打散,讓場分布更加均勻。所以剛開始工作的時候,場不均勻,測試結果不準哦,一定要穩定后再測試。也不急那一分半秒對吧!

3,天線(Antennas)

天線用于發射信號。

4, 計算

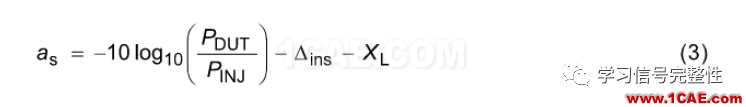

計算機記錄線纜拾取到的干擾信號與發射信號的比值(最大值)得到整個線纜的在某一個頻點的屏蔽效能。其他頻率同樣測試。

【EMC】屏蔽效能測試之混響室【轉發】ansysem技術圖片2

整個過程描述:按照圖1搭建設備,信號源通過天線發射信號,攪拌器開始攪拌,注意攪拌的速度和方式也會影響測試結果,等待場分布均勻后,開始記錄最大值,一般來說最大值穩定后,可以結束計算結果了。

后面還會分享測試EMC屏蔽效能的東西。
