AutoCAD教程:多段體命令擴展運用

2013-05-04  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

內容摘要:本例介紹AutoCAD 2008多段體命令的運用,希望能給朋友們帶來幫助

本文由中國教程網 XXXHHHQQQ 原創,轉載請保留此信息!

1、畫多段體,高100 寬10--第一點--A--開正交后下一點(兩個點距離別太近)--C閉合

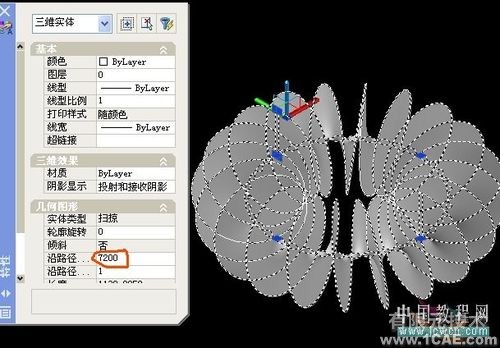

2、雙擊實體后編輯如圖(要等待一會,電腦在運算)

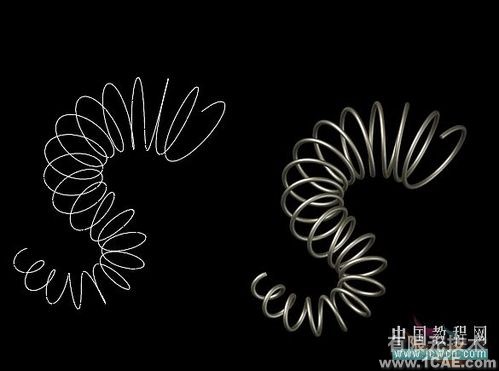

3.復制邊(要放大看清楚邊),得到現段螺旋線,然后畫小圓掃掠,這時也要等待一會,這比用苯法還快

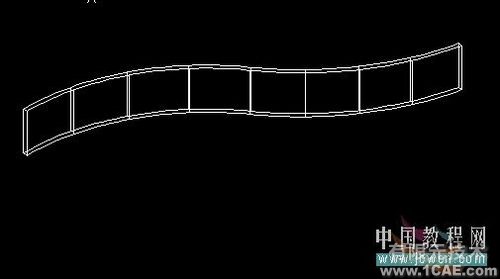

4、畫不封閉多段體

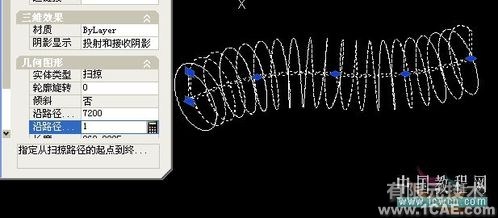

5、編輯如圖所示:這樣在復制邊后可得到等徑螺旋線

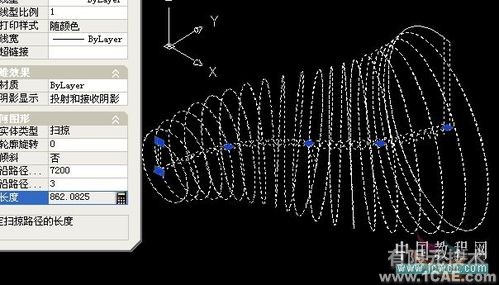

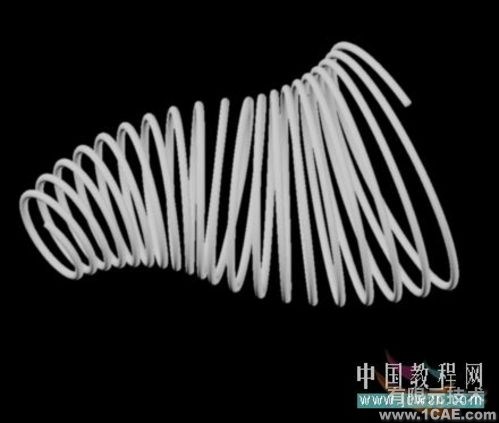

6、如想要直徑漸變就這樣編輯……

7、后面的就不要說了吧!

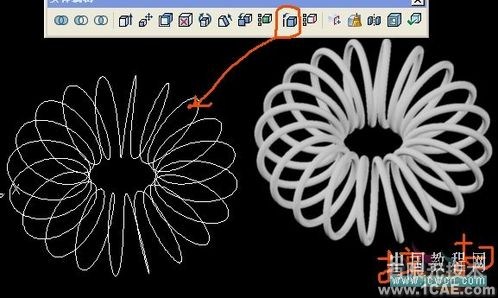

順便說一下象下面的圖可千萬不要再復制邊后再用掃掠命令了,那樣文件會較大,可以采用復制面(側面)--加厚--做中心體--再差集就行了!
