AUTOCAD線型比例縮放技巧

2013-05-24  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

在CAD出圖時,由于各零件的輪廓尺寸不同,因此打印時的出圖比例也杰然不同。如何保證在出圖時把不同的比例、不同的輪廓的零件打印在同一種圖幅的圖紙上時的線型比例完全一樣呢?而且是要保證在不同的電腦上使用此繪圖軟件且在使用不同品牌的打印機的情況下完全一樣。(此線型包括中心線、虛線及構造線),實踐證明是可以的。這就是AUTOCAD中的線型比例縮放系統變量CELTSCALE設定的表現。下面介紹此系統變量的具體用法:

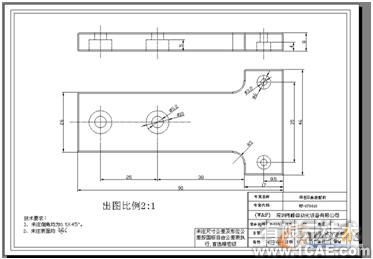

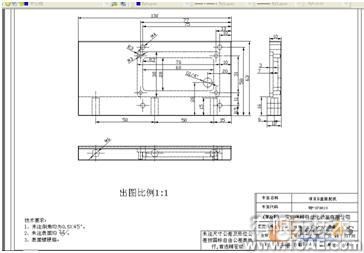

    如下圖繪圖界面中,上面一排的繪圖比例是2:1,下面一排的繪圖比例是1:1,如圖:

    要保證兩種不同比例的零件打印在同一種圖幅的圖紙上,所有線型縮放比例一樣,具體操作如下:

    A:先將圖層設置為中心線圖層,如圖:

    B:在命令行輸入系統變量CELTSCALE后回車,輸入在1:1是的線型縮放比例0. 2(此值是根據所用打印機的型號摸擬得來,使用者可根據自已所用的打印機型號來設定此值)。回車結束此項命令。如圖:

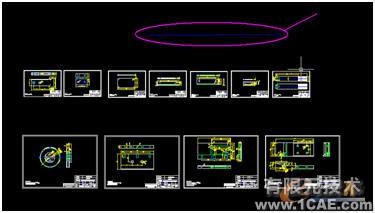

    C:點畫線命令或在命令行輸入LINE執行畫直線命令,繪制一條中心線。如圖:

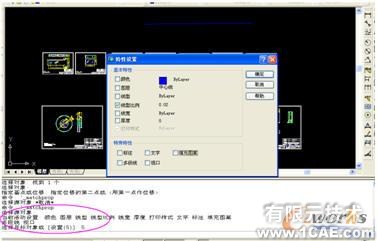

    D:命令行輸入MATCHPROP或點選特性匹配圖標,選取剛繪制的中心線,命令行輸入:S回車,出現對話框,選取線型比例框,其它均不選重,點取確定按鈕,如圖:

    E:先選取剛繪制的中心線,然后框選比例為1:1的所有圖紙,回車結束命令,設定完成。

    F:使用同樣方法設定比例為2:1的圖紙的線型縮放比例為0. 1。

    設定完畢后的效果如下圖所示:
