AutoCAD2010中“設計中心”工具的使用

AutoCAD提供的設計中心是一個設計資源的集成管理工具。使用AutoCAD設計中心,用戶可以高效地管理塊、外部參照、光柵圖像以及來自其他源文件或應用程序的內容。此外,如果在繪圖區打開多個文檔,在多文檔之間可以通過拖放操作來實現圖形的復制和粘貼。粘貼不僅包含了圖形本身,而且包含圖層定義、線型、字體等內容。

1、AutoCAD設計中心的功能

在AutoCAD 2010中,設計中心具有下列功能:

● 瀏覽用戶計算機、網絡驅動器和 Web 頁上的圖形內容(例如圖形或符號庫)。

● 在定義表中查看圖形文件中命名對象(例如塊和圖層)的定義,然后將定義插入、附著、復制和粘貼到當前圖形中更新(重定義)塊。

● 創建指向常用圖形、文件夾和 Internet 網址的快捷方式,向圖形中添加外部參照、塊和填充等內容。

● 在新窗口中打開圖形文件,將圖形、塊和填充拖動到工具選項板上以便于訪問。

2、AutoCAD設計中心的啟動和調整

選擇“工具”|“設計中心”命令,或在“標準注釋”工具欄上單擊“設計中心”按鈕 AutoCAD2010“設計中心”工具的使用autocad案例圖片1 ,或利用快捷鍵Ctrl+2,均可進入設計中心,如圖1-40所示。

AutoCAD2010“設計中心”工具的使用autocad案例圖片2

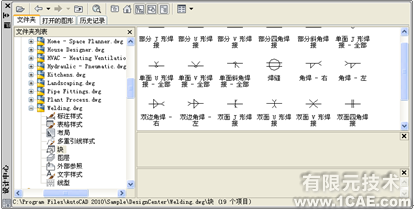

圖1-40 “設計中心”面板

在默認情況下,設計中心啟動后,“設計中心”面板處于浮動狀態,用戶可以根據需要進行拖動。

3、利用設計中心打開窗口

利用設計中心可以快速打開所選的圖形文件,從內容顯示區域的列表中找到要打開的圖形文件的圖標,使用鼠標左鍵拖動該圖標到AutoCAD的主窗口以外的任何地方,松開鼠標,即可打開該文件;或在內容顯示區域的列表中用鼠標右鍵單擊要打開的圖形文件的圖標,在彈出的快捷菜單中選擇“在應用程序窗口中打開”命令,如圖1-41所示。

AutoCAD2010“設計中心”工具的使用autocad案例圖片3

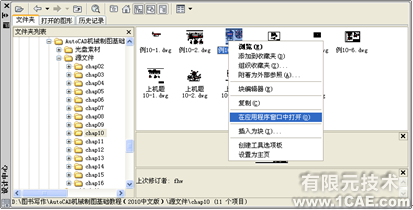

圖1-41 利用設計中心打開圖形文件

利用設計中心可以將圖形文件添加到當前圖形文件中或者插入圖塊。

(1) 將圖形文件添加到當前圖形文件中

從設計中心的內容顯示區域的列表中,找到要插入的圖形文件,使用鼠標左鍵拖動該圖形文件到當前繪圖區域,松開鼠標左鍵,根據命令行的提示,在繪圖區域選擇要插入的點,輸入X比例因子、指定旋轉角度,即可將選定的圖形文件插入到當前圖形文件中;或在內容顯示區域的列表中用鼠標右鍵單擊要打開的圖形文件,在彈出的快捷菜單中選擇“要插入為塊”命令,系統將打開如圖1-42所示的“插入”對話框。利用該對話框可在繪圖區指定要插入點的位置、設定縮放比例、定義旋轉角度等,確定后即可將圖形作為塊插入到當前圖形文件中。

AutoCAD2010“設計中心”工具的使用autocad案例圖片4

圖1-42 “插入”對話框

(2) 插入塊

從設計中心的內容顯示區域的列表中,找到要插入的圖形文件中的塊,使用鼠標左鍵拖動該塊到當前繪圖區域,松開鼠標左鍵即可;或在內容顯示區域的列表中用鼠標右鍵單擊要插入的塊,在彈出的快捷菜單中選擇“插入塊”命令,系統將打開 “插入”對話框,設置對話框中的相關選項和參數即可。
