UG中用表達式創建標準件庫的方法

2013-05-19 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

本文以UG為平臺,闡述了用關系表達式創建常用零件標準件庫的方法。
田文明來源:e-works
關鍵字:表達式標準件螺釘 UG
1前言

UG軟件給設計者提供了極其豐富的CAD功能,建立標準庫除了運用電子表格和編寫Open GRIP程序等方法外,還可以用表達式編輯的方法來創建標準件庫,使用這種設計方法工作量小,簡單易行,而且修改方便。現以普通外六角頭螺栓為例來介紹用UG(NX版)的關系表達式Expression創建標準件庫的方法。

    2建模方法

新建一個UG文件,進入Modeling建模模塊,任意創建一個外六角螺釘實體。建模時應該注意以下原則:

    1)基準的選擇應在具有共性的中心位置和平面上。
    2)用草圖來繪制其形狀特征,不要用曲線功能,以便實行參數化驅動。
    3)盡可能減少特征數,用關系表達式來表示尺寸。
    4)分清主要尺寸和次要尺寸,用主要尺寸來驅動次要尺寸。

圖1為M10外六角螺釘圖,其主要尺寸有公稱直徑、螺釘長度、旋合長度、螺帽高度、螺帽寬度、螺距五個參數。

UG中用表達式創建標準件庫的方法autocad design圖片1

圖1

    3編輯關系表達式

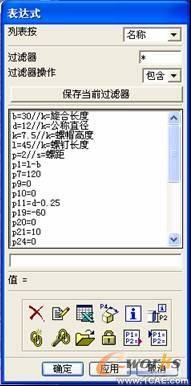

選擇工具\表達式\重命名,將五個主要參數用戶化命名,必要時注明解釋,解釋部分用"http://"隔開。圖2為編輯結果。

UG中用表達式創建標準件庫的方法autocad design圖片2

圖2

    4輸出表達式并復制編輯

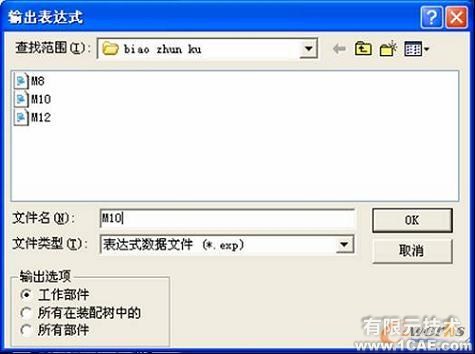

選擇工具\表達式\輸出,會出現圖3所示以(.exp)為擴展名的表達式數據輸出的文件對話框,選擇所保存的文件夾(注意文件夾的路徑一定要是英文),將其按螺釘大小命名,選擇OK,并保存和退出UG文件。

UG中用表達式創建標準件庫的方法autocad design圖片3

圖3

    5輸入表達式,應用調試

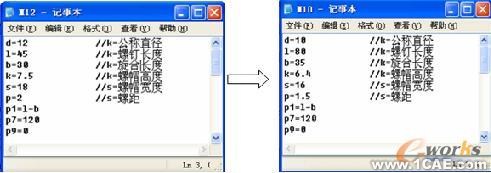

1)打開剛才".exp"的文件夾,以記事本的方式打開該文件,編輯其五個參數的尺寸,可復制多種不同規格的外六角螺釘尺寸的文件,以備調用,如圖5所示M12和M10的參數圖。

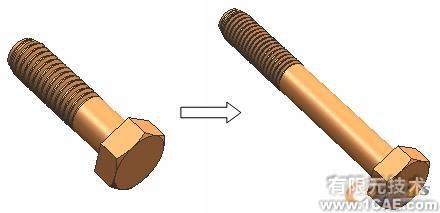

    2)打開UG文件,選擇工具\表達式\輸入,選擇所更改的的M10記事本,觀查模型的更新情況,圖5為圖4所對應的模型。

UG中用表達式創建標準件庫的方法autocad design圖片4
