汽車覆蓋件Autoform成形模擬記

2016-11-11  by:CAE仿真在線  來源:互聯網

Autoform,詭異軟件也!以有限元及板料流動之原理為算法,專用于金屬塑性成形之模擬,為汽車模具設計所共用,誠佳品也。余初探此道,擇華冠跑車一零件數模,嘗試模擬分析,過程繁雜,隨經百次調整而件不成!嗚呼,Autoform之難,可見一斑矣。

初,得PPT一,遍教Autoform設置全過程,余自上而下瀏覽三次,自謂得其精髓,急欲取件而試之。或曰:PPT雖通,然理論實際相偏離者大,恐不成。余不聽,屑之以白眼。

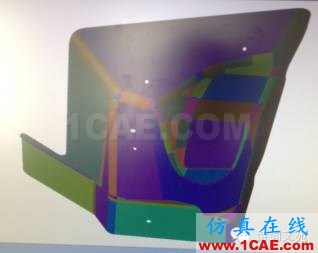

先,用UG抽取數模之曲面,經消參處理,刪除實體,曲面以.igs格式存之備用。開Autoform,調入曲面,瞬間曲面現,成五彩,有光華。余依教程,進入Geometry generator,始設沖壓方向、倒角,增加拉延工序,步步順利,填充破洞,邊界光順,亦一步成功。嘻,Autoform。。。小菜耳,何足道哉。

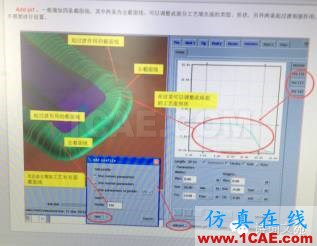

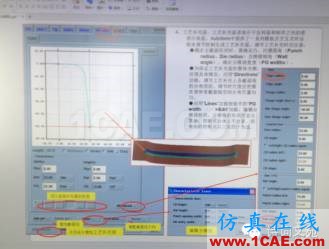

轉而構建壓料面曲線,始覺暈,然有塑性原理之基礎,稍悟之,可理解。經好老師指點二三,得其拖拽原則,亦初成,不覺有難。至工藝補充面步,見其工具良多,菜單縱橫,曲線蜿蜒,方覺莫測高深,雙手忙亂,思維遲鈍,不知汗之將下。然借PPT支撐,亦涉險而過關。

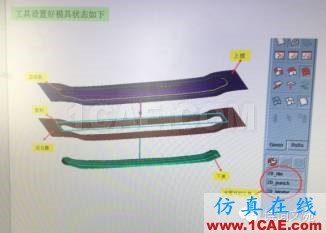

后,進Process generator,經blank、tools、lube,分設上下模壓料圈曲面,增加拉延筋,設置行程及摩擦系數,得模具狀態圖一,對比PPT之設置,基本無二矣!不覺慢心又至,推鍵盤而起,躊躇滿志,泡一壺咖啡而品之。嘻,Autoform,中菜耳,可備酒食之。

設置即成,開始計算,按Run,Start simulation,但見半屏數據閃閃,消隱連連,始覺計算繁瑣,非人力所能求之,必電腦而不能成也。十幾秒后,彈窗口一,告知計算Finished,OK,計算雖煩,然必不負之前余之設置苦心矣。

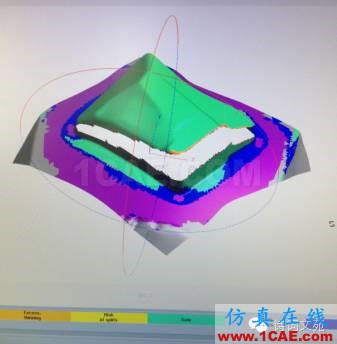

點Formability,走一遍Initial blank,我靠!什么情況!但見:

紅橙藍紫一大片,

中間碧綠一小點。

產品趔趄開口笑,

滿臉褶皺太難看。

再看那汽車零件時,魂如有靈,以鑒我心,從此天下,更無知音,嗚呼哀哉,伏惟尚饗!!!

至此時,余心大懼,始知Autoform之變幻,可謂天書矣!必不能以取巧之心慢待之,余必孜孜以求每一設置,每一參數,研究前后關聯,剖析左右鏈接,不能懷三兩日之功而摧人之心,Autoform,汽車工藝核心之技,大餐也!

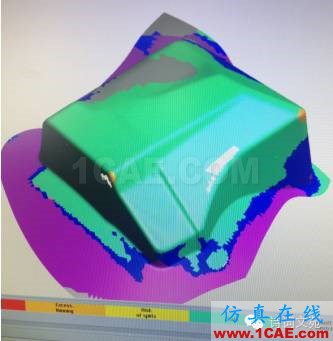

后,雖經余費力調整周旋,冥思苦改參數,結果總差強人意,未能達預期之效果。模擬結果見下圖。。。悲哉!學問至深,尚需刺股懸梁,大力苦學,程門立雪,求教名師,方不負余之好學之名,辜負黨中央習主席之重托矣。

Autoform模擬,亦蘊人生哲理:

其一,主機廠之提供數模,如人生之天地人格,豈是你所能擇之?!只需努力盡力,則足矣。

其二,模擬之不成,亦如人生之坎坷路,勢必有之,有則不懼,歷經磨難,必好事多磨,向好的方向發展,中有破洞,亦不必埋怨,方法必有,爾只需勤于思考,敢于嘗試,則破洞必消矣。

其三,不管你如何思考,如何努力,模擬結果總不會十全十美,亦如人生,安能無缺陷哉。
