搜索工藝管線振動控制的研究
2013-06-14 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
管道作為液體動力傳輸、傳動和控制的基本元件,廣泛應用于石油、化工、土建、核能和航空航天等領域,由于動力源不可避免地產生壓力脈動,從而引起管道的振動,使管道系統難以穩定工作。當壓力脈動的諧振頻率與管道結構的固有頻率接近時會發生共振,使管道系統遭到破壞,減少管線使用壽命,甚至發生重大事故。因此研究管道動態特性、尋求合理的管道結構參數、減少管道振動是工程技術人員的重要課題。國內外均發生過因管道破裂引起的重大事故,為了防止動力源產生的壓力脈動給系統帶來的破壞,各國研究者都在尋找和采取各種措施,并取得了很大進展。
1 研究對象簡介
石油二廠酮苯脫蠟車間工藝管線在往復式壓縮機正常運轉下發生劇烈振動,威脅生產安全。酮苯脫蠟裝置往復式壓縮機為過濾機提供氮?dú)?該機組由4臺往復式壓縮機組成,正常工作時3臺運轉、1臺備用。在劇烈振動的管線上有環焊道、法蘭和閥門,假如這些位置存在裂紋,振動會加速疲勞并導致裂紋擴張,是一個潛在的危險因素。與每臺往復式壓縮機相連接的有入口管線、出口管線、安全管線、平衡管線,發現人口管線幾乎不振動,出口管線、安全管線、平衡管線有不同程度的振動,其中平衡管線振動最為強烈。
系統主要參數:管線材質:200;介質:氮?dú)?平衡管線:+108 mm x 4 mm;閥門型號:Z41h 一76CDN100;壓縮機型號,4L-65/0.4 一0.7 一1;壓縮機型式:L型雙缸二級復動水冷;電機轉速:428r/min;壓縮級數:2。
2 管線振動測量
經觀察,出口管線、安全管線、平衡管線有不同程度的振動,其中平衡管線的振動幅值最大。為獲故障診斷系統,對酮苯脫蠟車間真空壓縮機組的J-6/3管線進行振動檢測。利用磁座將速度傳感器固定于管線外壁上,振動經磁座傳到傳感器,傳感器將管線振動信號轉換成電信號,通過傳輸電纜輸入CAMD-6100型旋轉機械狀態監測與故障斷系統,對現場管線進行振動時域分析以及譜分析。
平衡管線與壓縮機位置如圖1所示。

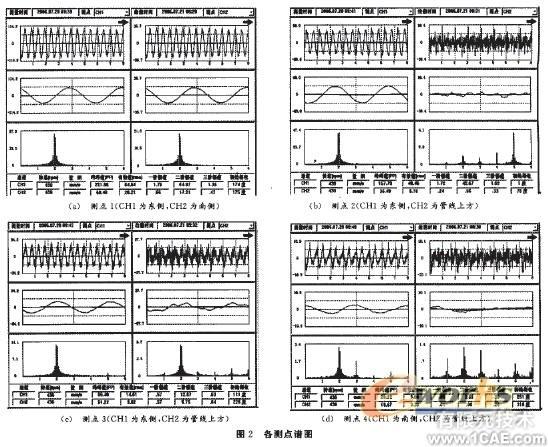

各線段長度為(單位:mm):AB=900,BC=900,CD=250,DE=2 000,EF=240。各測點的相關譜圖如圖2所示。
從譜圖的情況可以得出以下推論:
l) 從時域波形的幅值角度來看,越是靠近壓縮機出口處,振動幅值越大(測點1,2),測點1的東側的速度峰峰值達到了221. 96 mm/s,測點2的東側的速度峰峰值達到了157.79 mm/s。
2) 從時域波形的復雜程度角度來看,越是遠離壓縮機出口處,振動情況越復雜。從圖中可以明顯看出,測點3,4的振動時域圖要比測點1,2的振動時域圖復雜得多。
3) 大部分測點的功率譜顯示,在激勵的二倍頻率附近振動加強,可以設想:管系的某階固有頻率恰在激勵的2倍頻率附近,所以導致管系共振。
4) 振動主要在水平平面內振動,在豎直平面的振動相對較弱。在測點2,3,4的上方時域波形的峰峰值就相對于水平方向的峰峰值小,其中測點2最為明顯。
3 計算過程
3.1 模擬計算
3.1.1 建立模型 對于管系的固有頻率,在遼寧石油化工大學CAE實驗室用ANSYS進行了模擬仿真,利用ANSYS中的三維彈性管單元的功能模塊,根據在該車間取得的數據,定義了彎管和閥門,然后根據實際情況加載約束,在自由端處進行全約束,建模如圖3所示。
3.1.2 計算結果 對以上建立的模型進行振動特征值分析、特征向量分析和振動模型分析,取控制振動模型個數為10,頻率范圍為0--10 000 Hz,進行求解。經計算,管線振動的一階頻率為53.355 Hz。
3.2 理論計算
按照美國石油學會標準API-618API-618,多級或多缸的壓縮機脈動頻率計算公式:
f = mn/6 0
式中:f—激發(脈動)頻率,Hz;
n一轉速 ( n =428),r/min;
m一壓縮機每轉激發次數,雙缸雙作用式m=4 。
所以壓縮機的激發頻率為:
f = 4 x 428 /60 = 28.53
氣體脈動二倍頻2f=28.53 x 2=57.06 Hz,而管線振動的一階頻率為53.355 Hz,基本位于激勵頻率的2倍附近,前面的推論3中所提到的假設一一管線一階振動頻率約為激勵頻率的2倍,導致管線共振到論證。
4 改造方案
基于以上振動原因,結合車間具體情況,提出以下改造方案。
1) 改變電機轉速
適當改變電機的轉速,從而改變氣體的脈動頻率,這樣避開了機泵與管線的公共頻率點,避免產生共振,從而大大降低管線振動。
2) 改變管線固有頻率
當管線的固有頻率與激振力頻率接近時容易引起共振川,為防止共振,可以通過改變管線集中質量等方式,盡量使管線的固有頻率在激振力頻率的3倍以上。
3) 優化管線的空間分布和支撐情況
由于管線不太長,且彎頭較多,使得氣流激蕩比較厲害,因此有必要優化管線的空間分布。將振動管道沿地面敷設,原則上支架不應在廠房、構架、平臺和設備上生根。管道應固定在管墩的型鋼上,而固定管托;管卡時應有一定彈性,以吸收管道部分振動能量,如在固定管卡與管道之間襯以軟木或橡膠墊。同時盡量避免直角度彎頭和大落差。
4) 在壓縮機出口加緩沖罐
在壓縮機出口增加一個容積為0.6m*3的緩沖罐,使其緩沖罐容積與行程容積之比達10倍以上,其結構采用內插管折流結構,從而提高了壓力脈動衰減效果。
5) 在壓縮機二段出口緩沖罐人口法蘭處加孔板
在管道系統大容器入口處加孔板是最簡單易行而有效的消振措施之一。沿管道傳播的振動駐波,在遇到障礙(指管件)時都會發生反射現象而孔板與緩沖罐的組合正是把具有反射作用的駐波變?yōu)椴环瓷涞男胁?從而防止管道內的氣柱產生共振。
