搜索教你在Fe-safe中創建載荷譜
2017-05-08 by:CAE仿真在線 來源:互聯網
對于疲勞壽命的估算,必須具備疲勞載荷譜和材料的疲勞曲線。載荷譜是客觀反映零部件或構件,在各種工況下承受載荷或應力及出現的累積頻次關系圖,疲勞載荷譜表示載荷的統計特性。載荷譜不僅是疲勞強度計算的依據,也是模擬試驗加載的依據。
Fe-safe中可以實現多種載荷類型的實現。
一、簡單載荷(常幅值載荷)
對于基礎的常幅值載荷,可以通過已有數據進行定義或者編寫LDF文件來定義。可以通過兩種方式來實現:
1)數值為單元載荷的解 + 載荷歷程為實際載荷歷程;
2)數值為最大載荷的解 + 載荷歷程為實際載荷與最大載荷的比值歷程。
具體操作可以先定義一個BLOCK;

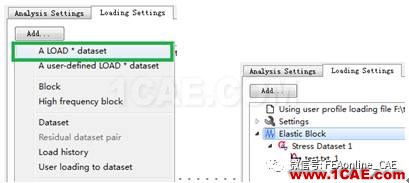

圖1定義BLOCK
接著添加相應的dataset 和 time history,從而組成一個load_dataset。

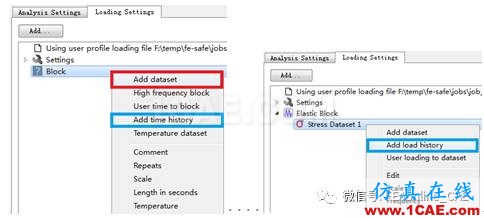

圖2 添加dataset和 timehistory
二、多載荷歷程(疊加載荷)
在Fe-safe中可以方便地進行多軸載荷歷程的定義。
首先需要在Current FE Models窗口中選擇某一數值;

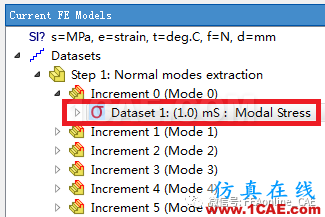

圖3 選擇dataset和 timehistory
接下著在Load Data Files窗口中選擇一組歷程;
圖4 選擇timehistory
最后在點擊Add/A LOAD *dataset,完成一組載荷歷程的定義。如下多組,則重復進行相關操作。
圖5 完成一組載荷歷程的定義
三、LDF定義載荷歷程
Fe-safe中的載荷歷程是以LDF文件的形式進行保存的。
如果對于相關的文本結構有所了解,則可以直接進行LDF文件的編輯,方便使用。
下面以一段LDF內容來介紹其文件結構:
INIT
END
# Block number 1
BLOCK
lh=F:\temp\fe-safe\test.txt,signum=1, ds=1, scale=1
lh=F:\temp\fe-safe\test.txt,signum=2, ds=2, scale=1
END
從上述內容,可知:
1)調用的載荷歷程文件為test.txt,通過調用該文件中的1通道與2通道的時間歷程數據;
2)ds1是已經讀入模型的第一組dataset值,對應1通道信號;同理,ds2對應2通道信號;
3)兩組載荷歷程的放大倍數均為1 。
