搜索HyperMesh線框網格劃分實例
2016-10-18 by:CAE仿真在線 來源:互聯網
如果幾何模型是線框圖形,而不是面,那么劃分網格有兩種方式,第一種是先由線框生成面再按照面劃分,另外一種是直接對線框圖形進行網格劃分,本次實例用第二種方法。

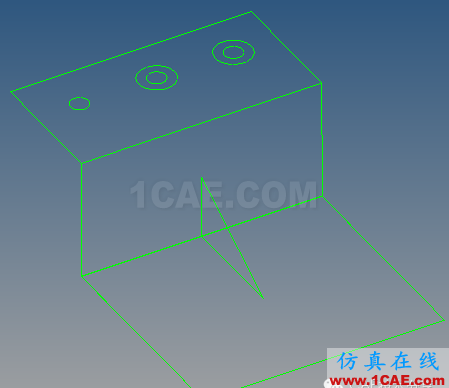

還是打開HyperMesh自帶的hm文件,在安裝目錄下的hm文件件,文件名稱是bracket.hm,打開之后如圖1所示。
圖
1

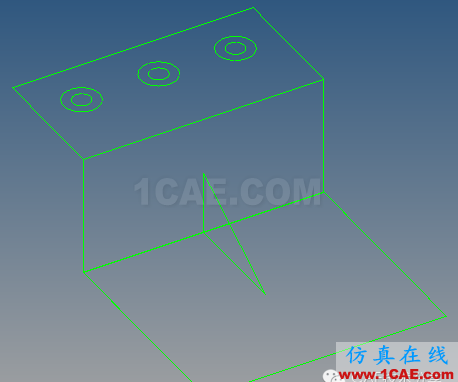

先將模型進行修改,采用放大操作,最終修改如圖2所示。
圖
2
劃分的時候先劃分三個同心圓環,采用spline方式劃分,spline面板如圖3所示,對于劃分封閉線框比較實用。
圖
3

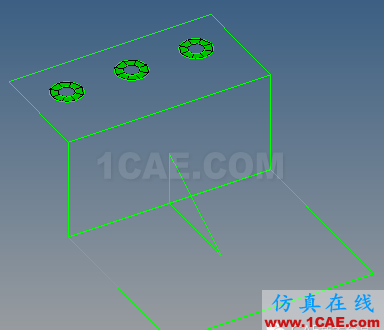

設置對象是lines,并且劃分后刪除面(mesh,dele surf),同時下面的keep tangency不要勾選,之后即可劃分,劃分完成,通過設置節點數,調整網格,最終得到如圖4所示的網格。
圖
4

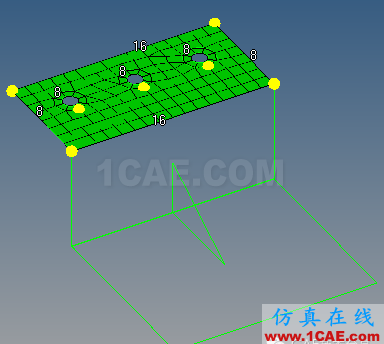

之后可以劃分上面的平板,依然通過splines的方式,選擇所有的邊緣線框,劃分完成后如圖5所示。
圖
5
再之后劃分中間的線框,劃分時采用drag的方式完成,面板如圖6所示。
圖
6

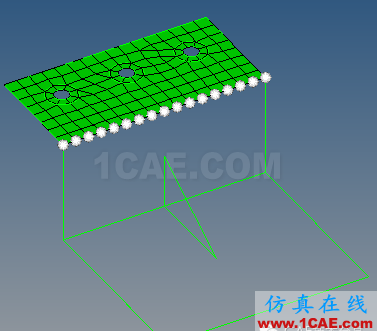

將中間線框的上面所有節點往下drag,先選擇這條線上的所有節點,選擇的時候通過node path選擇,選擇之后如圖7所示。
圖
7
拉伸的方式有以下幾種,此次采用指定節點的方式給出拉伸方向和距離。
圖
8

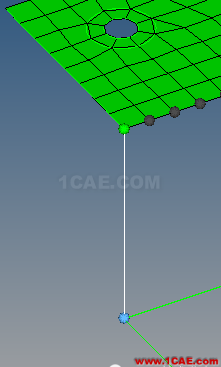

指定兩個節點,如圖9.
圖
9

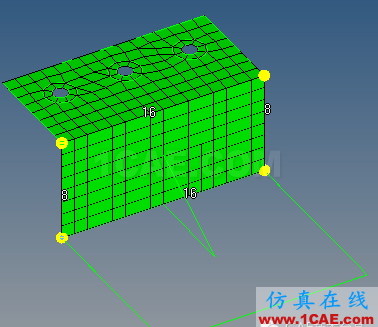

之后得到如下網格。
圖
10
接著劃分底板上的線框網格,劃分可以通過上面的方式,此次采用另外一種方式,即ruled,面板如圖11所示。
圖
11

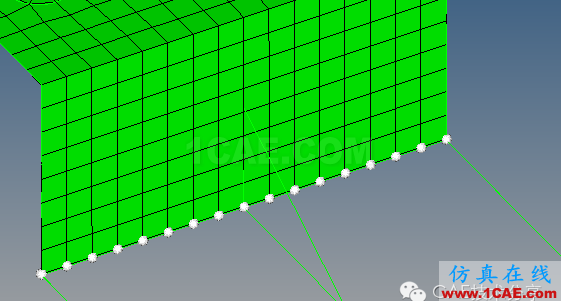

指定兩對節點,先通過node path指定一組節點,如圖12所示。
圖
12

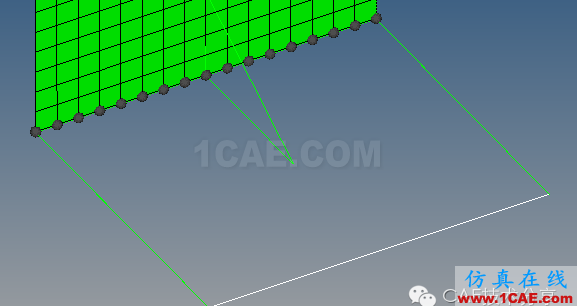

再指定另外一條線,如圖13所示。
圖
13

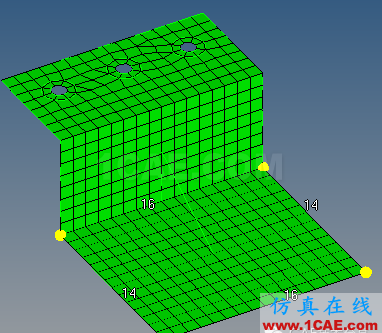

劃分之后如圖14所示。
圖
14
再之后需要劃分中間的三角板,同樣的,劃分也有多種方式,此次采用skin的方式完成,skin的面板如圖15所示。
圖
15

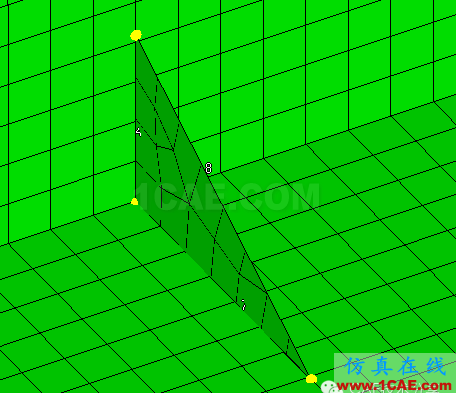

選擇三角板的邊框,劃分后如圖16所示。
圖
16
很明顯,三角板的節點與平板沒有相接,因而需要調節使其共節點,此曹組通過replace面板完成,replace面板如圖17所示。
圖
17

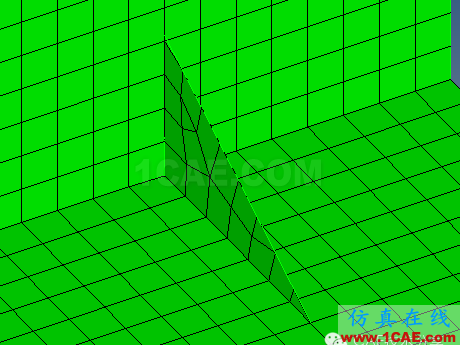

最終調節后如圖18所示。
圖
18
