搜索HyperMesh網格技巧之拆分合并
2016-11-04 by:CAE仿真在線 來源:互聯網

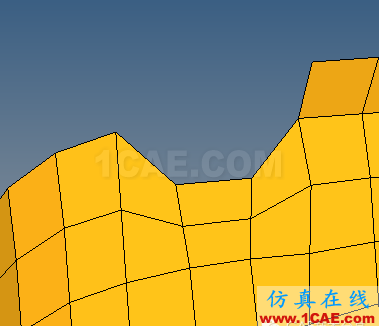

如圖1所示的兩個三角形網格,打算采用拆分合并的方式消除。
圖1

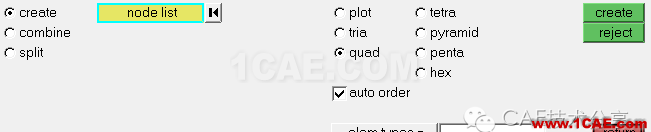

通過2D面板下面的edit element,edit element的面板內容如圖2所示。
圖2

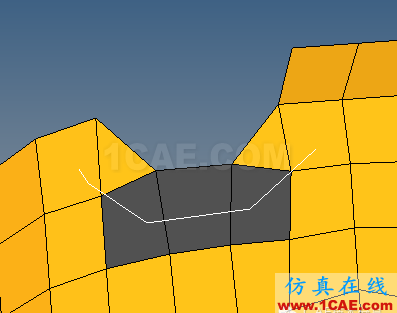

采用split操作,選擇需要split的單元,如圖3所示,并且畫一條折線。
圖3

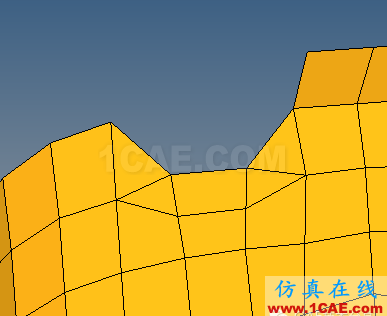

最終拆分后的網格如圖4所示。
圖4
之后將兩兩三角形單元進行合并,通過combine操作,合并后的網格如圖5所示。
圖5
