通過HyperMesh自帶的hm文件進行操作,打開安裝目錄的子文件夾tutorials下的hm,打開其中的channel.hm文件。
圖1
通過Automesh模板進行網格劃分,如圖1,網格劃分面板內容如圖2所示。
圖2
選擇劃分的對象surfs,element size設置單元大小,mesh type設置單元形狀,包含圖3的幾種形狀。
圖3
圖4中的first order表示一次單元,同樣可以在此設置成二次單元。
圖4

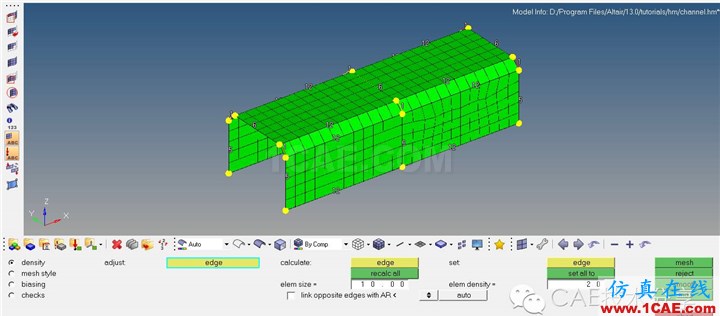

設置完成點擊Mesh后,網格劃分完成,如圖5所示,同時下面的面板自動跳到一個新的面板,這個面板是對網格進行進一步設置。
圖5
進一步設置網格常用的有三種方式,分別是density、mesh style和biasing,默認的是density。

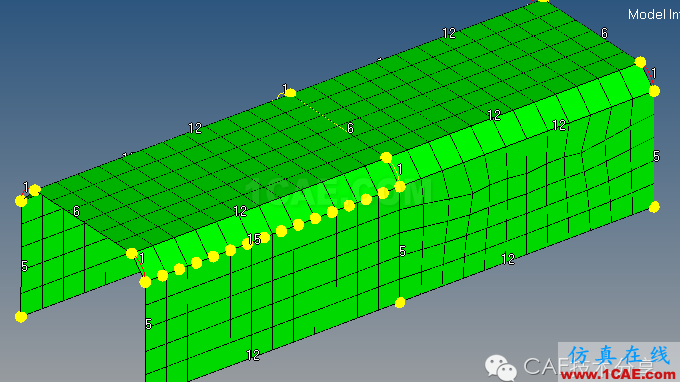

選擇adjust的edge,之后在模型上選擇一條線,可以發現節點都能高亮顯示,并且點擊鼠標左鍵,節點會增加,也就是在這條線上增加節點數,同樣的右鍵表示減少節點數。
圖6
上面的adjust是通過手動調節,還可以通過calculate自動調節。
圖7

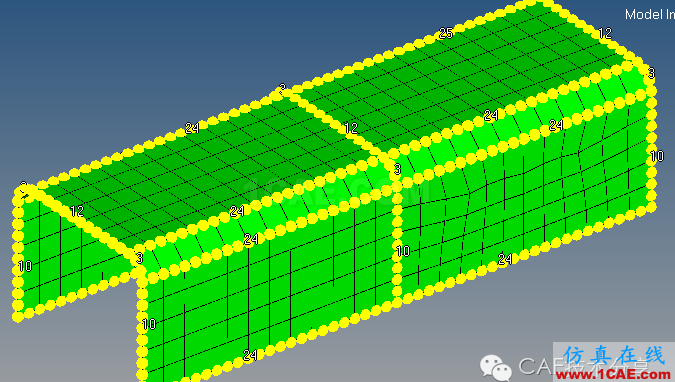

在calculate下設置elementsize后,可以通過recal all全部應用,并重新劃分網格。
右邊的Set選項則是通過調節節點數目來調整網格。
第二種方式使mesh type,如圖8所示。
圖8

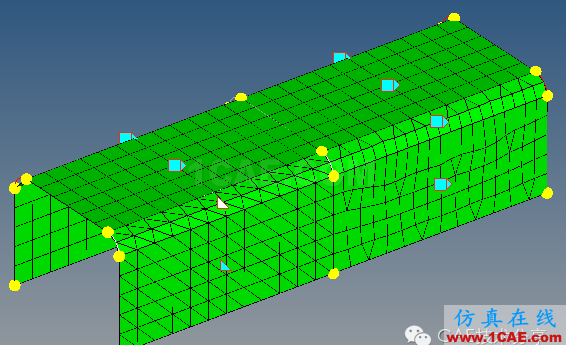

激活element type后,圖上顯示了單元類型,如圖9所示,可以通過鼠標點擊修改。
圖9
Mesh method是網格計算方法,和element type同樣的操作。

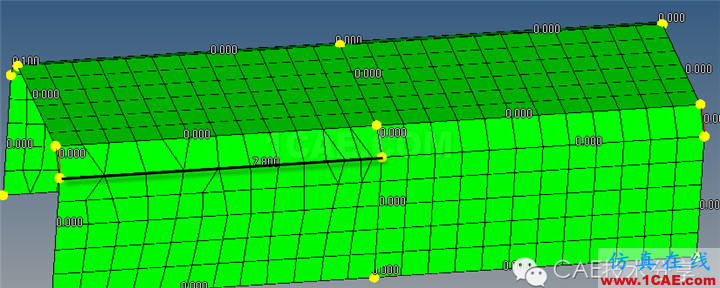

第三種方式是biasing,也可以通過手動調節或者自動調節的方式完成。作用是使網格密度可以變得不均勻,效果如圖11所示。圖上黑線處靠右端網格較密。
圖10
圖11
