斜齒輪嚙合傳動

2016-12-09  by:CAE仿真在線  來源:互聯網

這篇文檔的內容來自于網上的論壇,感謝網友Alex-dreame,我們一起學習下斜齒輪的嚙合傳動在abaqus中的分析流程

一:目的:根據abaqus愛好者提高的齒輪無法轉動問題,本人建了一對斜齒輪,用來模擬齒輪嚙合傳動,以及詳細的操作過程。

二:模型簡介:

1)該模型由兩個斜齒輪嚙合組成。

2)網格劃分在hypermesh中完成,保證了雅克比>0.7以及網格其它質量的要求。網格與幾何具有較高的吻合度。

3)通過小齒輪帶動大齒輪轉動。

4)重點和難點見一下詳細介紹。

三:Hypermesh建模

這部分,我想不用太多的介紹,因為大家對這個建模很熟練,而且不具有太大難度,重點的保證齒是斜的。

步驟:

(1) 導入hypermesh;

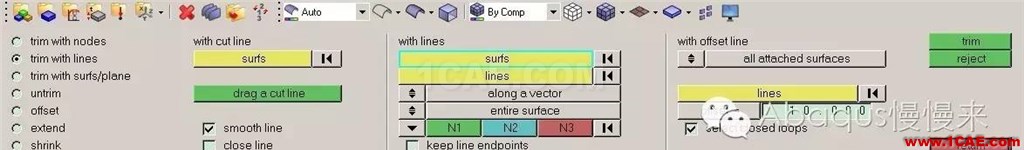

(2) Geom->surfs edit,先對斜齒輪進行切割,將齒和齒根部分分開劃分,這樣的好處的顧忌到斜齒。采用trim with lines。

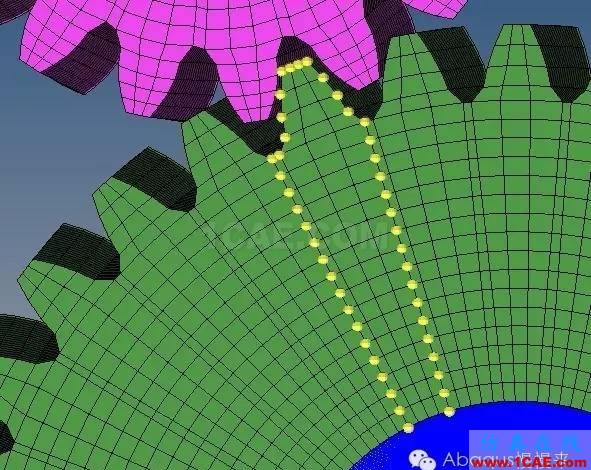

Tip:具體切割路線見圖。如果讀者不會找到這樣的路徑,那就找找圓心。會找不?實在不會,那就看操作手冊吧。

(1) 分別對一對齒劃分網格,然后采用3D單元面板->Linear solid->生成實體單元即可。

Tip:注意節點位置和單元數目保持一致。

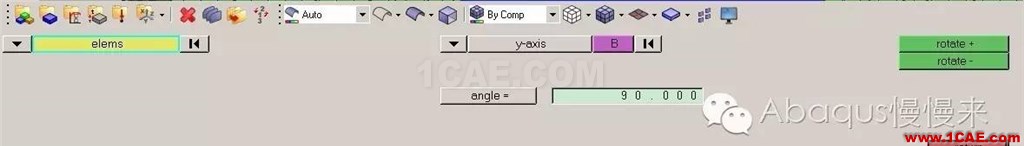

(2) 剩下的齒,通過Tool工具,復制rotate旋轉即可。

(1) 最后定義材料和彈性模量等相關參數。這里省略。

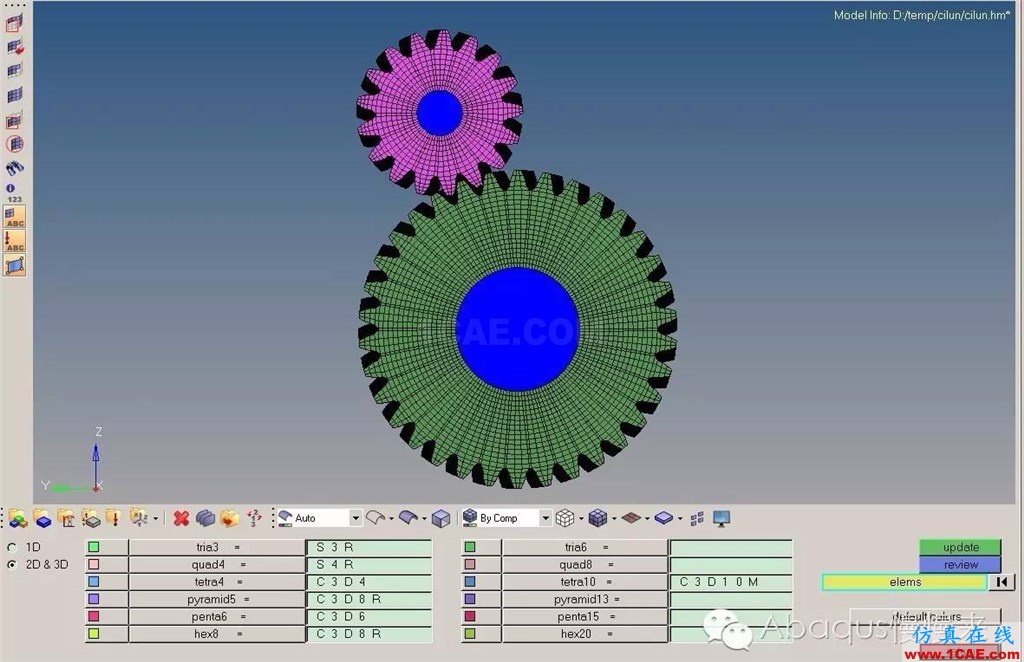

(2) Export(導出)網格,將單元類型升級一下子,elem type->選中單元->update

Tip:導出inp格式

四:Abaqus相關操作

(1)導入abaqus;File->import ->modle

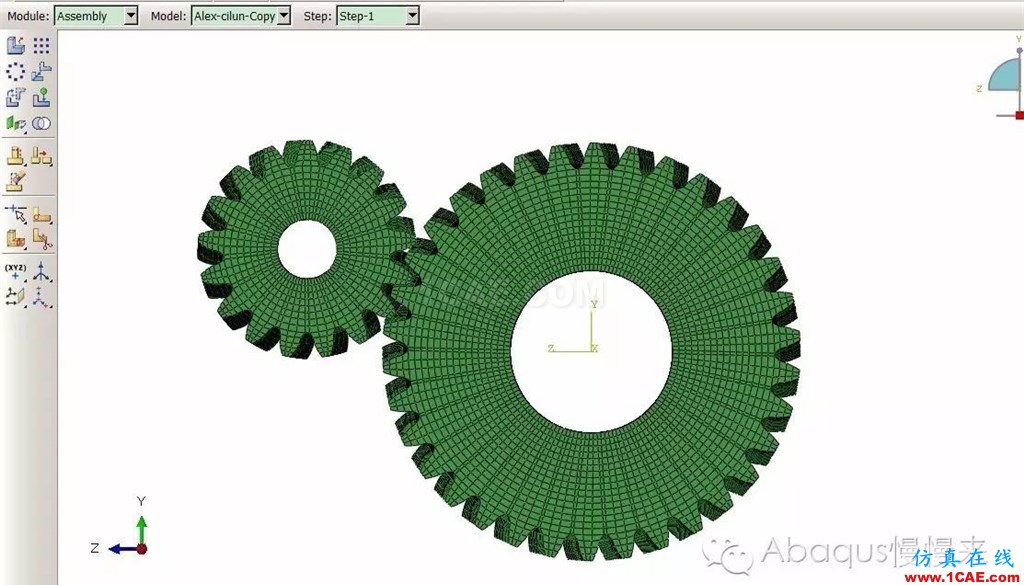

導入后的模型見圖Fig5.

五:結果分析
