CAE在通訊設備機柜抗震性分析中的解決方案

2017-01-05  by:CAE仿真在線  來源:互聯網

通訊設備機柜抗震性是通訊設備行業在可靠性設計中所關心的最基本的問題,通過CAE仿真機柜各部件的應力應變等,為進一步結構改進設計提供了理論依據,為通訊設備行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。

產品問題概述:

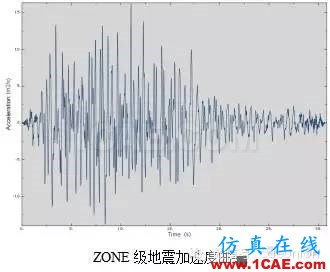

通訊設備的可靠性受到廣泛的重視,在地震條件下設備承受劇烈振動的能力也逐漸引起人們的關注。、我司通過CAE仿真技術,模擬地震臺上的地震振動試驗,研究試驗對象的動力特性,預測結構的設計缺陷。在分析過程中,發現機柜原始設計結構局部位置不能夠通過測試,會發生斷裂的現象,由于其承載能力的下降,必然會傳到仿真中沒有損壞的部位,從而導致破壞面積增大。

因此,我司就如何改善給出了建設性的方案,使得產品能夠順利通過相關測試。

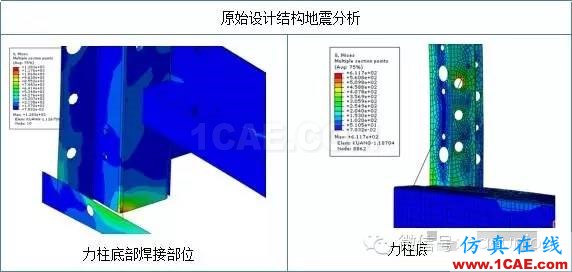

原圖模型(如下圖所示):

計算結果

結論

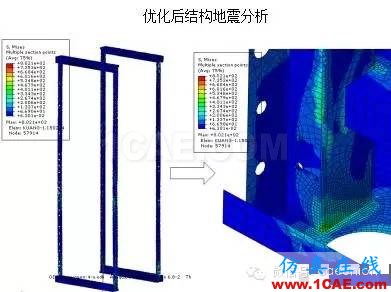

優化后仿真顯示,能夠通過測試。框架應力最大位置出現在后框架的右下側,該處的最大應力為802MPa,如果取平均值,則平均應力為290MPa,超過了屈服強度,但是考慮到鋼材的可延展性,沒有發生斷裂,產品安全。

使用軟件

Abaqus/Standard

Hypermesh
