1.首先,利用icem生成幾何模型。先利用坐標創建點(0,0)、(1,0)、(1,0.2)、(0,0.2)、(0.2,0.1)、(0.22,0.1)、(0.2,0.12),如圖所示。

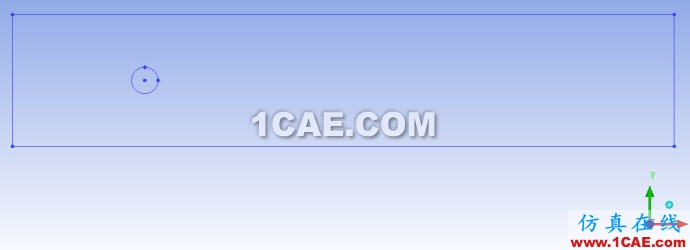

2.創建各邊,使用連線法依次連接各點即可。之后,創建中間的圓,創建圓弧,選擇中部三個點即可。得到如圖所示。
3.使用四條直線創建一個面,并用中間的圓將其分成兩部分,并把圓內的部分刪掉,得到如圖所示的計算域,如圖。

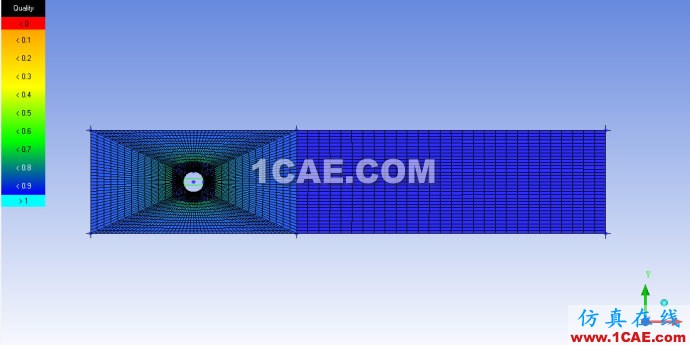

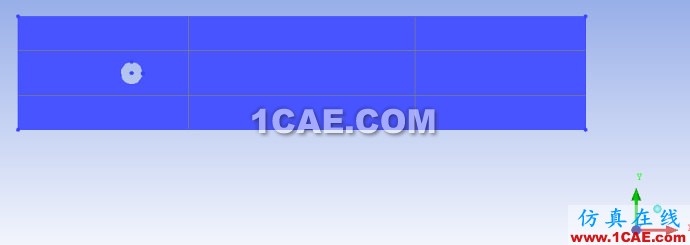

4.創建平面block,并切割成左右兩部分,使圓大致落在左面部分的中間,然后使用O-block方法劃分左面的block,再設置邊到曲線的關聯,將中間的小block再劃分外部O-block,設置網格尺寸,劃分結構化網格,并將其轉化成非結構網格,輸出成fluent支持的格式,如圖。

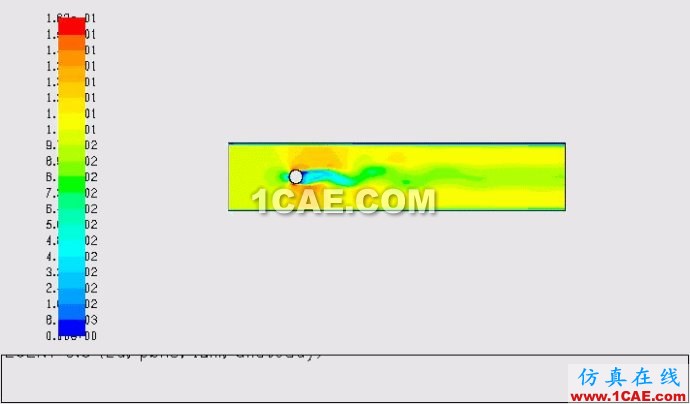

5.使用fluent導入網格,檢查網格,設置流體為水,左側速度進口速度為0.1m/s,右側為outflow,其余為wall。設置solver為unsteady,設置各個誤差的閾值為1e-5,設置壓力計算為second order,momentom為second order upwind。設置動畫為contours->velocity,迭代單步時間0.1s,單步最多迭代次數為200,迭代200步左右,迭代完成后,進行動畫回放,可將每個迭代時間步保存為jpeg文件,再用gif制作軟件制作成gif動畫,如下圖。(點擊幻燈片播放可看到動態效果)
